在 PSE 向 PD 提供完整電壓之前，內部 PoE 欠壓閉鎖 (UVLO) 電路會使熱插拔開關保持關閉。這樣可以防止轉換器電路在檢測和分級期間加載 PoE 輸入。在 PD 斷電期間，轉換器電路會使 C_BULK、C_VCC、C_VB 和 C_VBG 放電。因此，直到向 PD 施加完整電壓之前，V_VDD-RTN 將呈現較低的電壓（如圖 8-7 所示）。

PSE 一旦決定為 PD 供電，就會將 PI 電壓驅動到工作范圍內。當 V_VDD 上升至高于 UVLO 導通閾值（V_UVLO-R，約為 37.6V）且 RTN 為高電平時，TPS23734 將使熱插拔 MOSFET 進入大約為 140mA（浪涌）的電流限制狀態。有關示例，請參閱圖 8-9 的波形。在 C_BULK 充電且 V_RTN 從 V_VDD 下降至接近 V_VSS 時，禁用轉換器開關；但允許轉換器啟動電路為 C_VCC 充電（當 V_VCC 上升時，VB 調節器也為內部轉換器電路供電）。一旦浪涌電流下降至低于浪涌電流限值大約 10%，PD 電流限值就會切換到運行電平（大約為 925mA）。此外，一旦浪涌持續時間超過約 84ms（浪涌階段末），而且 V_VCC 也高于其 UVLO（大約 8.25V）之后，允許轉換器開關啟動。

繼續遵循如圖 8-9 中所示的啟動序列，在 V_VCC 高于其 UVLO 之后，如果放電還未完成，軟啟動 (SST) 電容先以受控電流 (I_SSD) 放電至低于標稱值 0.2V (V_SFST)，然后逐漸重新充電，直至達到約 0.25V（閉環模式中的 V_SSOFS），這時將啟用轉換器開關，遵循閉環控制的軟啟動序列。請注意，在 48V 輸入應用中，啟動電流源能力足以在轉換器軟啟動期間完全維持 V_VCC，而無需任何大型 C_VCC 電容。在軟啟動周期結束時，更具體而言，在 SST 電壓超過約 2V (V_STUOF) 時，啟動電流源關閉。為內部電路（包括開關 MOSFET 柵極）供電時，V_VCC 會下降。如果轉換器控制偏置輸出上升至 V_VCC，然后下降至 V_{CUVLO_F}（約 6.1V），則表示成功啟動。圖 8-9 顯示 V_VCC 出現小壓降，而輸出電壓平穩上升，實現成功啟動。

圖 8-10 還舉例說明了用光耦合器反饋代替 PSR 的類似場景。在這種情況下，當 V_SST 超過大約 0.6V（峰值電流模式中的 V_SSOFS）時，啟用轉換器開關。

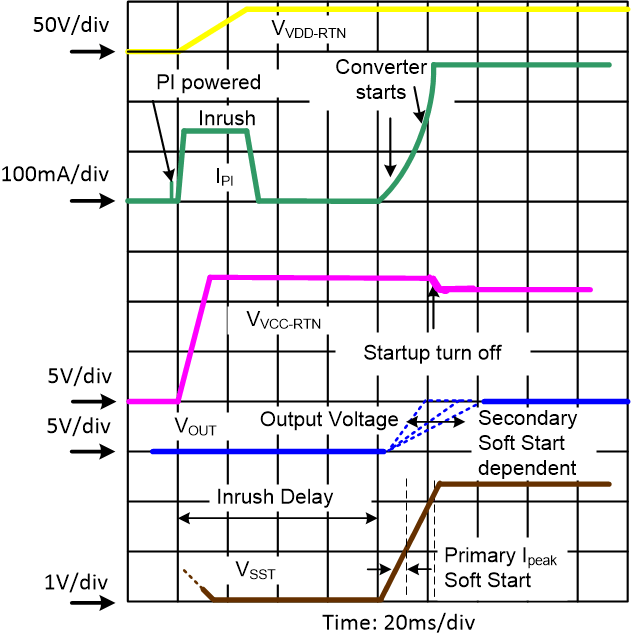

圖 8-9 加電和啟動 - 具有 PSR 的反激式轉換器

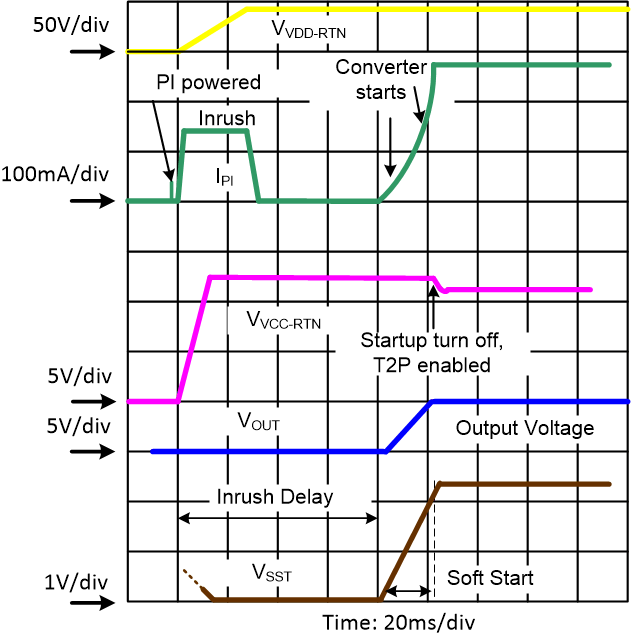

圖 8-10 加電和啟動 - 具有光耦合器反饋

當 V_VCC 降至低于其 UVLO 下限時，轉換器關閉。當從 PD 斷開電源，或轉換器輸出電源軌發生故障時，可能會發生這種情況。當一個輸出短接時，所有輸出電壓會下降，包括為 VCC 供電的電壓。控制電路為 VCC 放電，直至它達到 UVLO 下限并關閉。如果轉換器關閉且有足夠的 VDD 電壓，則會重新啟動。這種工作方式有時稱為斷續模式，當與軟啟動結合時，可通過減少輸出整流器的時間平均發熱來提供強大的輸出短路保護。

圖 8-11 說明了當主輸出嚴重過載而導致 VCC 斷續時的情況。VCC 由于過載而降至低于其 UVLO 之后，再次打開啟動源。然后，重新啟動一個新的軟啟動周期，軟啟動電容先以受控電流放電，在輸出電壓上升之前引入短暫的停頓。

圖 8-11 PSR 反激式直流/直流轉換器的主輸出發生嚴重過載之后重新啟動

此外，當 VCC 下降時，TPS23734 可以區分過載和輕負載狀況。例如，在輕負載狀況下，由于暫時的開關停止，具有光耦合反饋的二極管整流反激式轉換器的 VCC 電壓軌可能會下降。在這種情況下，必須維持輸出電壓，軟啟動是不可接受的。為了應對這種情況，如果 V_VCC 由于輕負載而降至約 7.1V 以下，則 TPS23734 會立即重新啟動，在短時間內使 VCC 電壓回升，且沒有軟啟動再循環。

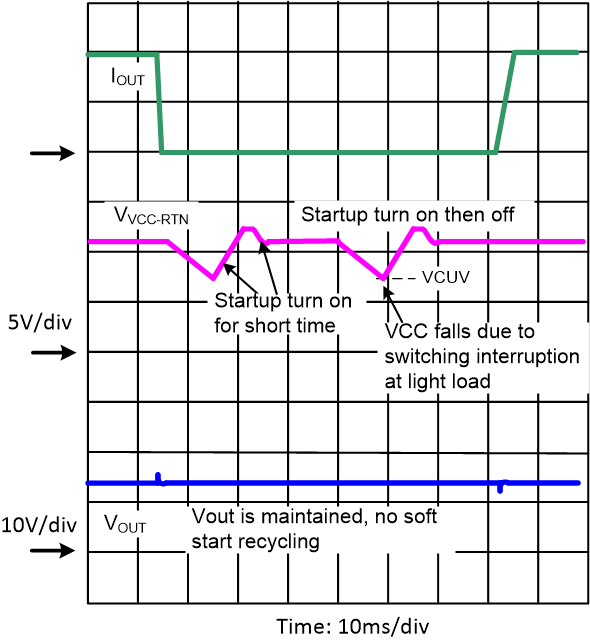

圖 8-12 如果二極管整流反激式直流/直流轉換器的輕負載狀況導致 VCC 欠壓，則開始啟動。

如果 V_VDD-VSS 降至低于 PoE UVLO 下限（V_{UVLO_F}，大約為 32V），則熱插拔 MOSFET 關閉，但轉換器仍運行（除非 LINEUV 輸入下拉為低電平）。如果 V_VCC 降至 V_{CUVLO_F}（約 6.1V）以下，熱插拔 MOSFET 處于浪涌電流限值，SST 引腳拉至接地，則轉換器會停止運行，或處于熱關斷狀態。
