1 特性
- 集成單通道負載開關
- 輸入電壓范圍：0.7V 至 5.7V
- RON 電阻
- VIN = 5V (VBIAS = 5V) 時，RON = 14mΩ
- 5A 最大持續開關電流
- 可調欠壓閉鎖 (UVLO) 閾值
- 帶有電源正常 (PG) 指示器的
可調電壓監控器 - 可調輸出轉換率控制
- 增強型快速輸出放電功能，在電源移除后仍能保持激活狀態（僅 TPS22954）
- 15Ω（典型值），可使 100µF 電容在 10ms 內完全放電
- 禁用時提供反向電流保護（僅 TPS22953）
- 可在監控器檢測到故障后自動重啟（使能時）
- 熱關斷
- 低靜態電流 ≤ 50µA
- 帶有散熱焊盤的小外形尺寸無引線 (SON) 10 引腳封裝
- 經測試，靜電放電 (ESD) 性能符合 JESD 22 規范
- 2kV 人體模型 (HBM) 和 750V 充電器件模型 (CDM)
2 應用
- 固態硬盤
- 嵌入式/工業 PC
- Ultrabook™/筆記本電腦
- 臺式機
- 服務器
- 電信系統
3 說明
TPS22953/54 是具有受控導通功能的小型單通道負載開關。 該器件包含一個可在 0.7V 至 5.7V 輸入電壓范圍內運行的 N 通道 MOSFET，并且可支持最大 5A 的持續電流。
該器件具有可調欠壓閉鎖 (UVLO) 和可調電源正常 (PG) 閾值，可提供電壓監控和可靠的電源排序功能。 器件的可調上升時間控制功能可大幅降低各類大容量負載電容的浪涌電流，從而降低或消除電源壓降。 此開關可由一個導通/關斷輸入 (EN) 獨立控制，該輸入可與低壓控制信號直接對接。 器件集成了一個 15Ω 片上負載電阻，可在開關被禁用時使輸出快速放電。 增強型快速輸出放電 (QOD) 功能可在器件斷電后的一小段時間內繼續保持激活狀態，以便使輸出完成放電。
TPS22953/54 采用小型、節省空間的 10 引腳小外形尺寸無引線 (SON) 封裝，此類封裝具有集成散熱焊盤，支持較高功耗。 器件在自然通風環境下的額定運行溫度范圍為 –40°C 至 105℃。
器件信息(1)
| 器件編號 | 封裝（引腳） | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2295x | DSQ (10) | 2.00mm x 2.00mm |
| DQC (10) | 2.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

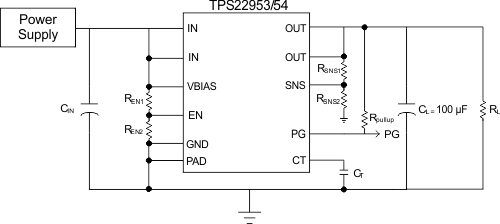

4 簡化電路原理圖
