ZHCSEX3A February 2016 – March 2016 TPS22918
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DBV|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 集成單通道負載開關
- 環境工作溫度范圍：-40°C 至 +105°C
- 輸入電壓范圍：1V 至 5.5V
- 導通電阻 (RON)
- RON = 52mΩ（VIN = 5V 時的典型值）
- RON = 53mΩ（VIN = 3.3V 時的典型值）
- 2A 最大持續開關電流
- 低靜態電流
- 8.3µA（VIN = 3.3V 時的典型值）
- 低控制輸入閾值，允許使用 1V 或電壓更高的 GPIO
- 可調節快速輸出放電 (QOD)
- 可通過 CT 引腳配置的上升時間
- 小外形尺寸晶體管 (SOT-23)-6 封裝 (DBV)
- 2.90mm × 2.80mm，間距為 0.95mm，
高度為 1.45mm（帶引線）
- 2.90mm × 2.80mm，間距為 0.95mm，
- 靜電放電 (ESD) 性能經測試符合 JESD 22 規范
- ±2kV 人體模型 (HBM) 和 ±1kV 帶電器件模型 (CDM)
2 應用
- 工業系統
- 機頂盒
- 血糖儀
- 電子銷售終端
3 說明
TPS22918 是一款單通道負載開關，可對上升時間和快速輸出放電進行配置。此器件包括一個 N 溝道金屬氧化物半導體場效應晶體管 (MOSFET)，可在 1V 至 5.5V 的輸入電壓范圍內運行并可支持 2A 的最大持續電流。此開關由一個開關輸入控制，能夠直接連接低電壓控制信號。
該器件的可配置上升時間可大幅降低大容量負載電容所產生的浪涌電流，從而降低或消除電源壓降。TPS22918 具有 一個可配置的快速輸出放電 (QOD) 引腳，用于控制器件的下降時間，以便針對掉電或排序進行靈活設計。
TPS22918 采用小型、帶引線的 SOT-23 封裝 (DBV)，方便對焊接點進行外觀檢查。該器件在自然通風環境下的額定運行溫度范圍為 –40°C 至 +105°C。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS22918 | SOT-23 (6) | 2.90mm x 1.60mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

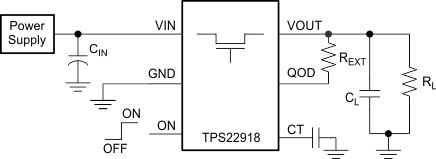

簡化電路原理圖

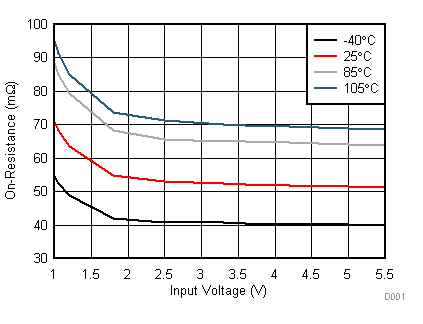

RON 與 VIN 間的關系 (IOUT = –200mA)
典型值
