ZHCSXR1B July 2008 – January 2025 TPD8S009
PRODUCTION DATA
3 說明
TPD8S009 器件是一款用于 ESD 保護的八通道 TVS 二極管陣列。TPD8S009 的額定接觸 ESD 沖擊消散值達到了 IEC 61000-4-2（4 級）國際標準中規定的最高水平，接觸放電 ESD 保護水平達到 ±8kV。該器件的低電容 (0.8pF) 加上差分信號對之間的出色匹配，使該器件能夠為高速等效數據速率（3dB 帶寬>4GHz）提供瞬態電壓抑制電路保護。
TPD8S009 可采用 8 引腳 SON 封裝。該封裝可實現簡單的設計和布局，因為它的封裝與 HDMI 和 DisplayPort 高速引腳排列完全匹配。
封裝信息
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值） |
|---|---|---|
| TPD8S009 | SON (15) | 2.50mm × 6.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

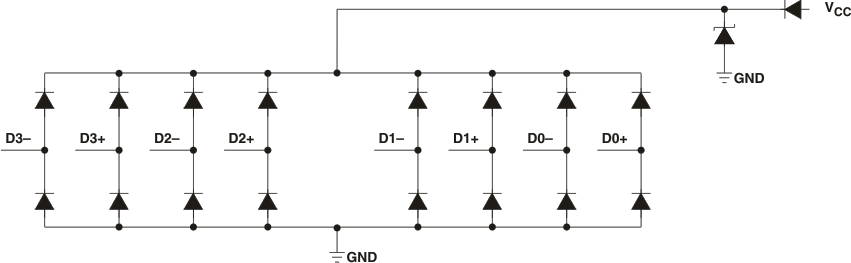

簡化版內部原理圖
