ZHCSAT5F January 2013 – January 2015 TPD4S214
PRODUCTION DATA.

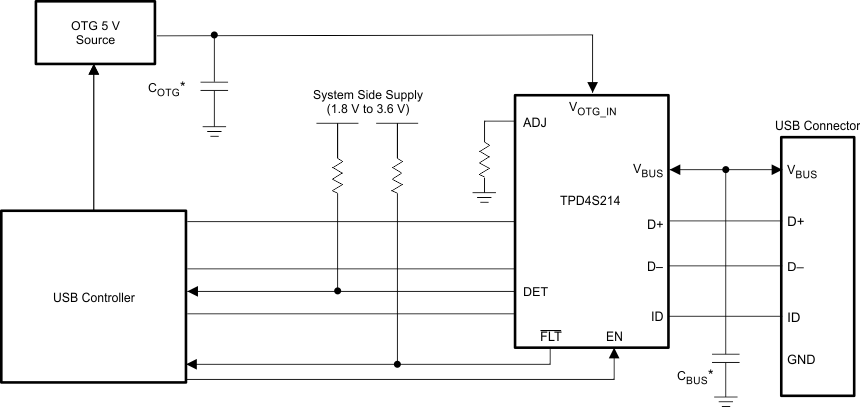

TPD4S214 是一款針對 USB On-the-Go (OTG) 和其他電流受限類 USB 應用的單芯片保護解決方案。 該器件集成了一個低 RDS(ON) N 通道限流開關,可為外設器件提供 OTG 電流。 TPD4S214 在 D+、D– 和 ID 引腳上提供了低電容瞬態電壓抑制 (TVS) 靜電放電 (ESD) 鉗位二極管,同時適用于 USB2.0 和 USB3.0 應用。 VBUS 引腳能夠處理 -7V 至 30V 范圍的持續電壓。VBUS 引腳上的過壓閉鎖 (OVLO) 能夠確保一旦 VBUS 線路上發生故障,TPD4S214 能夠將其隔離并保護內部電路不受損壞。 相似地,VOTG_IN 引腳上的欠壓閉鎖 (UVLO) 能夠確保在 VOTG_IN 下降到低于安全工作電平時,內部 OTG 電源不會為外部 VBUS 供電。 當 EN 為高電平時,OTG 開關被激活并且FLT引腳表示是否有故障發生。 此軟啟動特性在滿足所有運行條件后等待 16ms 再打開 OTG 開關。
| 器件型號 | 封裝 | 封裝尺寸(最大值) |
|---|---|---|
| TPD4S214 | 晶圓級芯片封裝 (WCSP) (12) | 1.39mm x 1.69mm |
