ZHCSM52B June 2024 – January 2025 TMUXHS4612
PRODUCTION DATA
3 說明
TMUXHS4612 是一款采用多路復用器或多路信號分離器配置的高速雙向無源開關。該器件與協議無關，支持許多應用，包括 HDMI 1.4/2.0/2.1 和 DisplayPort 1.4/2.1。TMUXHS4612 是一款通用模擬差分無源多路復用器或多路信號分離器，適用于許多高速差分接口，其數據速率高達 20Gbps。TMUXHS4612 高速通道支持差分信令和單端信令（前提是單端信號不超過 VP-N_ABSMAX 參數）。邊帶通道可耐受 5V 電壓，并支持單端信令和差分信令，例如 I2C、UART、DisplayPort AUX 和 USB2 等等。該高速通道的動態特性允許進行高速開關，使信號眼圖具有最小的衰減，并且幾乎不會增加抖動。該器件的芯片設計經過優化，可在較高信號頻譜上實現出色的頻率響應。該器件在 Dxx 數據路徑中支持共模電壓范圍 (CMV) 為 0V 至 3.6V 的差分信令。
TMUXHS4612 具有超低的有功功率，僅為 800μA。該器件還具有斷電模式。在該模式下，所有通道均變為高阻態，器件以僅 32μA 的超低功耗運行。
(1) 有關所有可用封裝，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

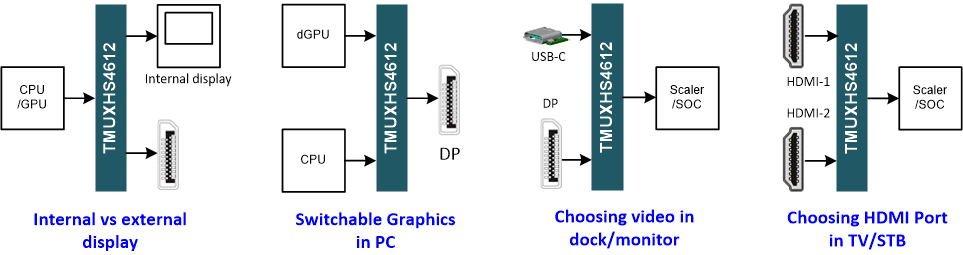

簡化的用例
