7.1 導通電阻
器件的導通電阻是器件源極 (Sx) 和漏極 (D) 引腳之間的歐姆電阻。導通電阻隨輸入電壓和電源電壓的變化而變化。符號 RON 用于表示導通電阻。下圖顯示了用于測量 RON 的測量設置。電壓 (V) 和電流 (ISD) 通過此設置進行測量，RON 的計算方法如圖 7-1 所示，RON = V/ISD：

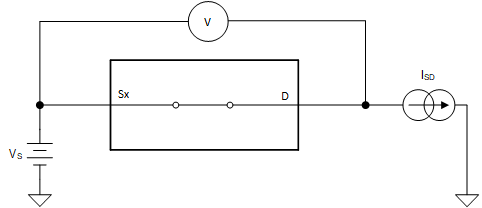

圖 7-1 導通電阻測量設置
