6 外設信息和電氣技術規范
6.1 外設圖例
Table 6-1 外設圖例
| 縮寫 | 全名 |
|---|---|
| MibADC | 多緩沖模擬數字轉換器 |
| CCM-R4 | CPU 比較模塊 – Cortex-R4 |
| CRC | 循環冗余校驗 |
| DCAN | 控制器局域網 |
| DCC | 雙時鐘比較器 |
| ESM | 錯誤信令模塊 |
| GIO | 通用輸入/輸出 |
| HTU | 高端定時器傳輸單元 |
| LIN | 本地互連網絡 |
| MibSPI | 多緩沖串行外設接口 |
| N2HET | 平臺高端定時器 |
| RTI | 實時中斷模塊 |
| SCI | 串行通信接口 |
| SPI | 串行外設接口 |
| VIM | 矢量中斷管理器 |
6.2 多緩沖12位模數轉換器
多緩沖模數轉換器 (MibADC) 有一個用于其模擬電路的獨立電源總線，此電源總線通過防止邏輯電路上的數字開關噪聲（可能出現在 VSS和 VCC上）耦合進入模數轉換模擬級來提高模數轉換的性能。 所有模數轉換技術規范相對于 ADREFLO指定，除非另外注明。
Table 6-2 MibADC 概述
| 說明 | 值 |
|---|---|
| 分辨率 | 12位 |
| 單片 | 保證 |
| 輸出轉換代碼 | 00h 到 FFFh [00 表示 VAI ≤ ADREFLO；FFF 表示 VAI ≥ ADREFHI] |
6.2.1 特性
- 12位分辨率
- ADREFHI和 ADREFLO引腳（高和低基準電壓）
- 總采樣/保持/轉換時間：在 300MHz ADCLK 上最小典型值為 600ns
- 每個轉換組提供一個內存區域（事件，組 1，組 2）
- 轉換組的通道分配完全可編程
- 內存區由中斷進行處理
- 每個組有一個可編程中斷閥值計數器
- 任一通道內，針對每個組的可編程量級閥值中斷
- 從內存區中讀取 8 位，10 位或 12 位值這三個選項中的一個
- 單次或連續轉換模式
- 嵌入式自檢
- 嵌入式校準邏輯
- 增強型斷電模式
- 當沒有進行中的轉換時，自動為 ADC 內核斷電的可選特性
- 外部事件引腳 (ADEVT) 可設定為通用 I/O
6.2.2 事件觸發選項
ADC 模塊支持 3 個轉換組：事件組，組 1，組 2。 這 3 個組中的每一個可被配置為由硬件事件觸發。 在這個情況下，應用能夠從將被用來觸發一個組的轉換的 8 個事件源中選擇事件源。
6.2.2.1 MIBADC 事件觸發接線
Table 6-3 MIBADC 事件觸發接線
| 事件編號 | 源選擇位 用于 G1、G2 或事件 （G1SRC[2:0]、G2SRC[2:0] 或 EVSRC[2:0]） |
觸發 |
|---|---|---|
| 1 | 000 | ADEVT |
| 2 | 001 | N2HET[8] |
| 3 | 010 | N2HET[10] |
| 4 | 011 | RTI 比較 0 中斷 |
| 5 | 100 | N2HET[12] |
| 6 | 101 | N2HET[14] |
| 7 | 110 | N2HET[17] |
| 8 | 111 | N2HET[19] |
NOTE
對于 ADEVT，N2HET 觸發源，到 MibSPI2 模塊觸發輸入的連接來自輸入緩沖器的輸出一側。 用這種方法，或者通過將功能配置為墊上的輸出，或者通過驅動來自一個作為輸入的外部觸發源的功能，一個觸發條件可被生成。如果復用控制器模塊被用于選擇不同的功能性，而不是 ADEVT 或 N2HET[x]，那么從觸發轉換中禁用這些信號時應該小心；在輸入連接上沒有復用。
NOTE
對于 RTI 比較 0 中斷源，從 RTI 模塊的輸出直接連接。 也就是說，中斷條件可被用作一個觸發源，即使實際的中斷并未傳送給 CPU 也是這樣。
6.2.3 ADC 電氣和時序技術規格
Table 6-4 MibADC 建議工作條件
| 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|
| ADREFHI | 模數高電壓基準源 | ADREFLO | VCCAD | V |
| ADREFLO | 模數低電壓基準源 | VSSAD | ADREFHI | V |
| VAI | 模擬輸入電壓 | ADREFLO | ADREFHI | V |
| IAIC | 模擬輸入鉗位電流 (VAI<VSSAD-0.3 或 VAI>VCCAD+0.3) |
-2 | 2 | mA |
Table 6-5 在整個推薦運行條件范圍內的 MibADC 電氣特性(1)
| 參數 | 說明/條件 | 最小值 | 類型 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|---|
| R復用 | 模擬輸入多路復用接通電阻 | 請參閱Figure 6-1 | 95 | 250 | Ω | ||
| Rsamp | ADC 采樣開關導通電阻 | 請參閱Figure 6-1 | 60 | 250 | Ω | ||
| C復用 | 輸入多路復用電容 | 請參閱Figure 6-1 | 7 | 16 | pF | ||
| Csamp | ADC 采樣電容 | 請參閱Figure 6-1 | 8 | 13 | pF | ||
| IAIL | 模擬關閉狀態輸入泄露漏電流 | VCCAD = 3.6V 最大值 | VSSAD < VIN < VSSAD + 100mV | -300 | -1 | 200 | nA |
| VSSAD+100mV<VIN<VCCAD-200mV | -200 | -0.3 | 200 | nA | |||
| VCCAD-200mV<VIN<VCCAD | -200 | 1 | 500 | nA | |||
| IAOSB | 模擬導通狀態輸入偏置電流 | VCCAD = 3.6V 最大值 | VSSAD < VIN < VSSAD + 100mV | -8 | 2 | µA | |
| VSSAD+100mV<VIN<VCCAD-200mV | -4 | 2 | µA | ||||
| VCCAD-200mV<VIN<VCCAD | -4 | 12 | µA | ||||
| IADREFHI | ADREFHI輸入電流 | ADREFHI=VCCAD，ADREFLO=VSSAD | 3 | mA | |||
| ICCAD | 靜態電源電流 | 正常運行模式 | 請參閱Section 4.7 | mA | |||
| 斷電模式中的 ADC 內核 | 5 | µA | |||||
(1) 1 LSB = (ADREFHI – ADREFLO)/ 2n 其中，在 10 位模式中 n = 10，在 12 位模式中 n = 12

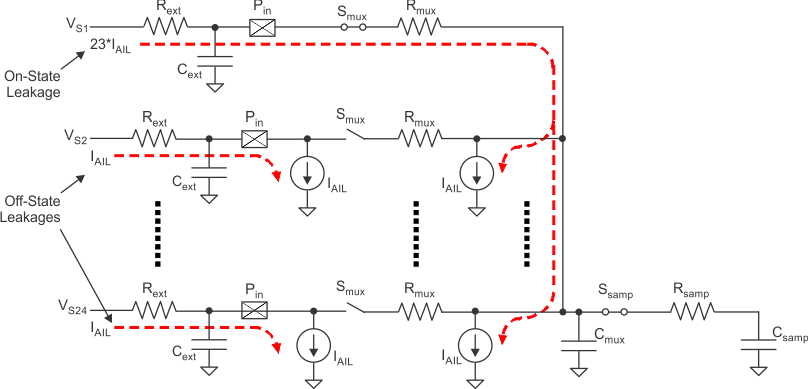

Figure 6-1 MibADC 輸入等效電路
Table 6-6 MibADC 時序技術規格
| 參數 | 最小值 | 標稱值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| tc(ADCLK)(2) | 周期，MibADC 時鐘 | 33 | ns | ||
| td(SH)(3) | 延遲時間，采樣和保持時間 | 200 | ns | ||
| td(PU-ADV) | 從 ADC 加電到可以對輸入進行首次采樣的延遲時間 | 1 | µs | ||
| 12 位模式 | |||||
| td(C) | 延遲時間，轉換時間 | 400 | ns | ||
| td(SHC)(1) | 延遲時間，總采樣/保持和轉換時間 | 600 | ns | ||
| 10 位模式 | |||||
| td(C) | 延遲時間，轉換時間 | 330 | ns | ||
| td(SHC)(1) | 延遲時間，總采樣/保持和轉換時間 | 530 | ns | ||
(1) 這是可以達到的最低采樣/保持和轉換時間。 這些參數取決于許多因素，如預分頻器設置。
(2) MibADC 時鐘為 ADCLK，由 ADCLOCKCR 寄存器位 4:0 定義的一個預分頻因子將 VCLK 分頻生成。
(3) 針對 ADC 轉換的采樣和保持時間由 ADCLK 頻率和針對每個轉換組的 AD<GP>SAMP 寄存器定義。 采樣時間的確定需要考慮連接到輸入通道上的外部阻抗以及 ADC 的內部阻抗。
Table 6-7 在整個推薦運行條件范圍內的 MibADC 運行特性
| 參數 | 說明/條件 | 最小值 | 類型 | 最大值 | 單位 | |||
|---|---|---|---|---|---|---|---|---|
| CR | 額定精度被保持時的轉換范圍 | ADREFHI- ADREFLO | 3 | 3.6 | V | |||
| ZSET | 偏移誤差 | 第一個理想轉換（從代碼 000h 至 001h）和實際轉換間的差異 | 10 位模式 | 帶 ADC 校準 | 1 | 最低有效位 (LSB) | ||
| 無 ADC 校準 | 2 | LSB | ||||||
| 12 位模式 | 帶 ADC 校準 | 2 | LSB | |||||
| 無 ADC 校準 | 4 | LSB | ||||||
| FSET | 增益誤差 | 最后一個理想轉換 (從代碼 FFEh 到 FFFh) 和實際轉換減去偏移量之間的差異。 | 10 位模式 | 2 | LSB | |||
| 12 位模式 | 3 | LSB | ||||||
| EDNL | 微分非線性誤差 | 實際步長寬度和理想值之間的差異。 （請參閱 Figure 6-2） | 10 位模式 | ± 1.5 | LSB | |||
| 12 位模式 | ± 2 | 最低有效位 (LSB) | ||||||
| EINL | 積分非線性誤差 | 從穿過 MibADC 的最佳直線的最大偏差。 MibADC 傳輸特性，但不包括量化誤差。 （請參閱 Figure 6-3） | 10 位模式 | ± 2 | LSB | |||
| 12 位模式 | ± 2 | LSB | ||||||

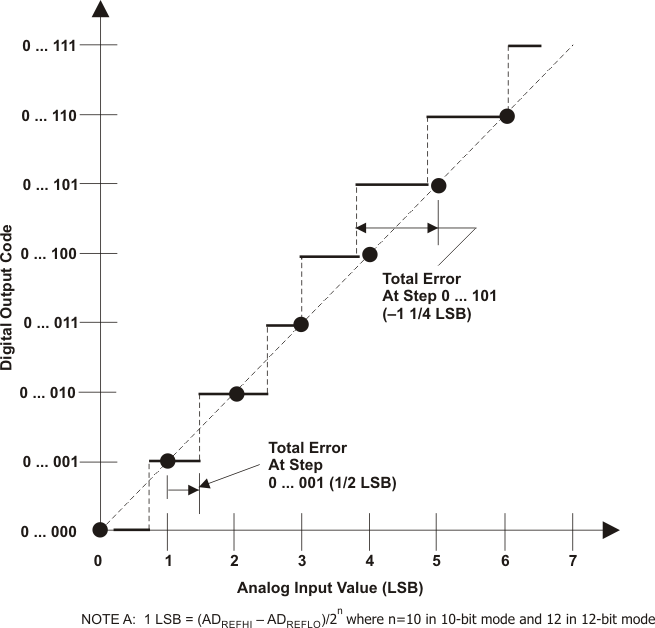

| ETOT | 總體未調整誤差 | 模擬值和理想中值之間的最大差值。 （請參閱 Figure 6-4） | 10 位模式 | 帶 ADC 校準 | ± 2 | 最低有效位 (LSB) | ||
| 無 ADC 校準 | ± 4 | LSB | ||||||
| 12 位模式 | 帶 ADC 校準 | ± 4 | LSB | |||||
| 無 ADC 校準 | ± 7 | LSB | ||||||
6.2.4 性能（精度）技術規格
6.2.4.1 MibADC 非線性誤差

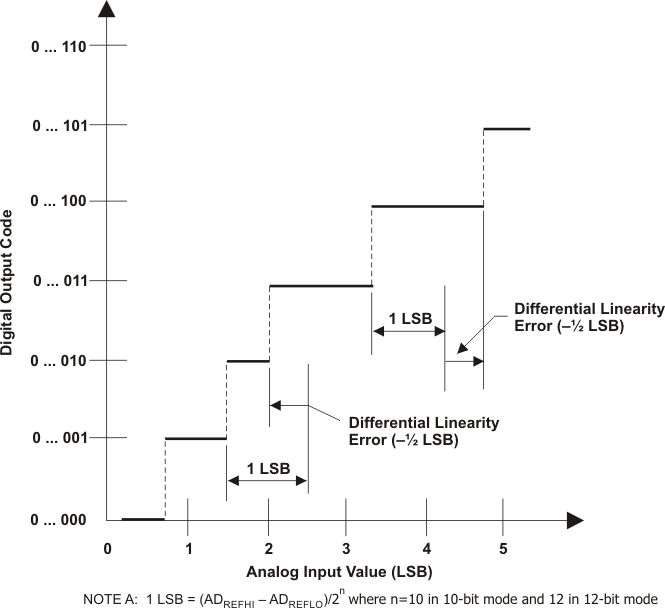

如圖Figure 6-2所示的微分非線性誤差（有時也被稱為微分線性）是實際步長寬度與 1 LSB 理想值之間的差異。
Figure 6-2 微分非線性 (DNL) 誤差

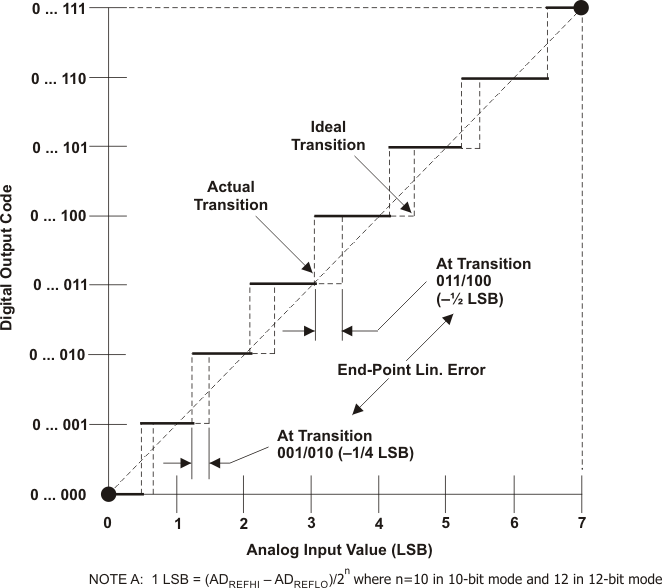

如圖Figure 6-3所示的積分非線性誤差（有時稱為線性誤差）是從一條直線上的實際傳遞函數值的偏差。
Figure 6-3 積分非線性 (INL) 誤差
6.3 通用輸入/輸出
此器件上的 GPIO 模塊支持一個端口 GIOA。 I/O 引腳是雙向的并且位可編程。 GIOA 支持外部中斷功能。
6.3.1 特性
GPIO 模塊具有如下特性：
- 每個 IO 引腳可被配置為：
- 輸入
- 輸出
- 開漏
- 中斷有如下特性：
- 可編程中斷檢測或者在兩個邊沿上或者在一個單邊沿上（在 GIOINTDET 中設定）
- 可編程邊沿檢測極性，上升或下降邊沿（在 GIOPOL 寄存器內設定）
- 獨立中斷 標志（在 GIOFLG 寄存器內設定）
- 獨立中斷使能，分別通過 GIOENASET 和 GIOENACLR 寄存器置位和清零
- 可編程中斷極性，通過 GIOLVLSET 和 GIOLVLCLR 寄存器設定
- 內部上拉/下拉允許未使用的 I/O 引腳保持未連接
有關輸入和輸出時序的信息，請參閱Section 4.11和Section 4.12
6.4 增強型高端定時器 (N2HET)
N2HET1 是一款高級智能定時器，此定時器能夠為實時應用提供精密的計時功能。 該定時器為軟件控制型，采用一個精簡指令集，并具有一個專用的定時器微級機和一個連接的 I/O 端口。 N2HET 可被用于脈寬調制輸出，捕捉或比較輸入，或通用 I/O。 它特別適合于要求多個傳感器信息并且用復雜和準確時間脈沖來驅動制動器的應用。
6.4.1 特性
N2HET 模塊有以下特性：
- 可編程定時器用于輸入和輸出定時功能
- 精簡指令集（30 條指令）用于專用時間和角函數
- 由奇偶校驗保護的128字指令 RAM
- 用戶定義的
- 針對每個引腳的 7 位硬件計數器支持高達 32 位分辨率與25 位虛擬計數器協同運行
- 多達 19 個引腳可被用于輸入信號的測量或輸出信號的生產
- 針對每個具有可調限制頻率引腳的可編程抑制濾波器
- 低 CPU 開銷和中斷負載
- 帶有專用高端定時器傳輸單元 (HTU) 的 CPU 內存間的高效數據傳輸
- 支持不同回路機制和引腳狀態回讀功能的診斷功能
6.4.2 N2HET RAM 組織結構
定時器 RAM 使用 4 個 RAM 組，每個組有兩個端口訪問功能。 這意味著一個 RAM 地址被寫入時，另外一個地址被讀取。 RAM 字是 96 位寬，它被分成三個 32 位字段（程序、控制、和數據）。
6.4.3 輸入時序技術規格
N2HET 指令 PCNT 和 WCAP 將一些時序限制施加到輸入信號上。

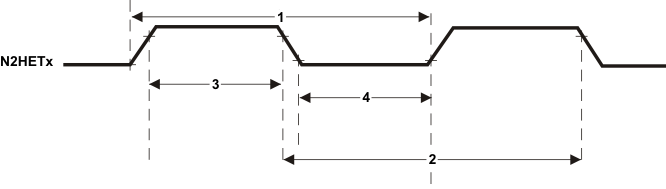

Figure 6-5 N2HET 輸入捕捉時序
Table 6-8 針對 N2HET 輸入捕捉功能的動態特性
| 參數 | 最小值(1)(2) | 最大值(1)(2) | 單位 | |
|---|---|---|---|---|
| 1 | 輸入信號周期，針對上升邊沿到上升邊沿的 PCNT 或 WCAP | (hr)(lr) tc(VCLK2) + 2 | 225(hr)(lr)tc(VCLK2) - 2 | ns |
| 2 | 輸入信號周期，針對下降邊沿到下降邊沿的 PCNT 或 WCAP | (hr) (lr) tc(VCLK2) + 2 | 225 (hr)(lr) tc(VCLK2) - 2 | ns |
| 3 | 輸入信號高相位，針對上升邊沿到上升邊沿的 PCNT 或 WCAP | 2(hr) tc(VCLK2) + 2 | 225 (hr)(lr) tc(VCLK2) - 2 | ns |
| 4 | 輸入信號低相位，針對下降邊沿到下降邊沿的 PCNT 或 WCAP | 2(hr) tc(VCLK2) + 2 | 225 (hr)(lr) tc(VCLK2) - 2 | ns |
(1) hr = 高分辨率預分頻器，使用預分頻因數寄存器 (HETPFR) 的 HRPFC 字段進行配置。
(2) lr = 環路分辨率預分頻器，使用預分頻因數寄存器 (HETPFR) 的 LFPRC 字段進行配置
6.4.4 N2HET 校驗
6.4.4.1 使用雙時鐘比較器 (DCC) 的輸出監視
N2HET[31] 被連接作為 DCC1 內計數器 1 的時鐘源。 這樣使該應用能夠測量 N2HET[31] 上的脈寬調制 (PWM) 信號的頻率。
N2HET[31]可以被配置為只用于內部的通道。 也就是說，N2HET 模塊的輸出被直接連接到 DCC 模塊上（從輸出緩沖器的輸入）。
有關 DCC 的更多信息，請參閱Section 5.6.3。
6.4.5 禁用 N2HET 輸出
一些應用要求在某些故障條件下禁用 N2HET 輸出。 N2HET 模塊通過“可禁用的引腳”輸入信號來提供這個功能。 當被驅動為低電平時，這個信號 “N2HET 引腳禁用”特性的更多細節請參考《器件技術參考手冊》。

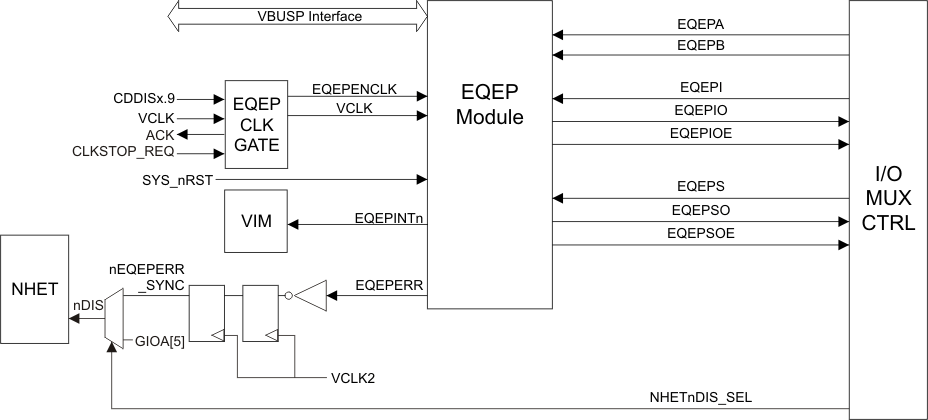

針對 N2HET，GIOA[5] 和 EQEPERR 被連接至“引腳禁用”輸入。 在 GIOA[5] 連接的情況下，該連接由輸入緩沖器的輸出端發出。 在 EQEPERR 連接的情況下，EQEPERR 輸出信號在發生一個相位誤差事件時被置為有效。 針對到 N2HET PIN_nDISABLE 端口的輸入，該信號被反相并雙同步至 VCLK2。
在 GIOA[5] 和 EQEPERR 源之間，PIN_nDISABLE 端口輸入源是可選的。 這可以通過 PINMMR9[1:0] 位來實現。
6.4.6 高端定時器發送單元 (N2HET)
一個高端定時器傳輸單元 (N2HET) 可以執行 DMA 類型處理來與主內存進行 N2HET 數據的交換。 N2HET 中置有一個內存保護單元 (MPU)。
6.4.6.1 特性
- CPU 獨立
- 訪問系統內存的主控端口
- 支持雙緩沖配置的 8 個控制數據包
- 控制數據包信息被存儲在受奇偶校驗保護的 RAM 中
- 事件同步（N2HET 傳輸請求）
- 支持 32 或 64 位處理
- 針對 N2HET 地址（8 字節或 16 字節）和系統內存地址（固定，32 位或 64 位）的尋址模式
- 單次、循環和自動切換緩沖器傳輸模式
- 請求丟失檢測
6.4.6.2 觸發連接
Table 6-9 N2HET 請求線連接
| 模塊 | 請求源 | HTU 請求 |
|---|---|---|
| N2HET | HTUREQ[0] | HTU DCP[0] |
| N2HET | HTUREQ[1] | HTU DCP[1] |
| N2HET | HTUREQ[2] | HTU DCP[2] |
| N2HET | HTUREQ[3] | HTU DCP[3] |
| N2HET | HTUREQ[4] | HTU DCP[4] |
| N2HET | HTUREQ[5] | HTU DCP[5] |
| N2HET | HTUREQ[6] | HTU DCP[6] |
| N2HET | HTUREQ[7] | HTU DCP[7] |
6.5 控制器局域網絡 (DCAN)
DCAN 支持 CAN 2.0B 協議標準并使用一個串行、多主機通信協議，此協議有效支持對速率高達 1 兆位每秒 (Mbps) 的穩健通信的分布式實時控制。 DCAN 非常適合于工作于嘈雜和嚴酷環境中的應用 （例如：汽車和工業領域），此類應用需要可靠的串行通信或多路復用線路。
6.5.1 特性
DCAN 模塊的特性包括：
- 支持 CAN 協議版本 2.0 部分 A.B
- 高達 1M 位每秒的比特率
- CAN內核能夠由用于波特率生成的振蕩器計時。
- DCAN1 和 DCAN2 上分別有 32 個和 16 個郵箱
- 針對每個消息目標的獨立標識符掩碼
- 針對消息目標的可編程先進先出 (FIFO) 模式
- 針對自檢運行的可編程回路模式
- 由一個可編程 32 位定時器實現的總線關閉狀態后的自動總線打開
- 受奇偶校驗保護的消息 RAM
- 測試模式中到消息 RAM 的直接訪問
- 可配置為通用 IO 引腳的 CAN Rx/Tx 引腳
- 消息 RAM 自動初始化
有關 DCAN 的更多信息，請參閱器件技術參考手冊。
6.5.2 電氣和時序技術規格
Table 6-10 針對 DCANx TX和 RX 引腳的動態特性
| 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|
| td(CANnTX) | 延遲時間，傳輸移位寄存器到 CANnTX 引腳的時間(1) | 15 | ns | |
| td(CANnRX) | 延遲時間，CANnRX 引腳接收移位寄存器的時間 | 5 | ns | |
(1) 這些值不包括輸出緩沖區的上升/下降時間。
6.6 本地互連網絡接口 (LIN)
SCI/LIN 模塊可被設定運行為一個 SCI 或者一個 LIN。 模塊的內核是一個 SCI。 增加了 SCI 的硬件特性以實現 LIN 兼容性。
SCI 是一個執行 標準非歸零碼格式的通用異步收發器。 例如，SCI 可被用于通過一個RS-232 端口或一條 K 線路進行通信。
LIN 標準基于 SCI (UART) 串行數據連接格式。 通信概念是任何網絡節點間帶有一個消息標識的單主控/多受控的多播傳輸。
6.6.1 LIN 特性
LIN 模塊的特性如下：
- 與 LIN1.3，2.0 和 2.1 協議兼容
- 多緩沖接收和發送單元
- 針對信息過濾的識別掩碼
- 自動主控頭文件生成
- 可編程同步中斷字段
- 同步字段
- 標識符字段
- 從器件自動同步
- 同步中斷檢測
- 可選波特率更新
- 同步驗證
- 帶有 7 個分?jǐn)?shù)位的 231個可編程傳輸速率
- 錯誤檢測
- 2 個帶有優先級編碼的中斷線路
6.7 多緩沖/標準串行外設接口
MibSPI 是一款高速同步串行輸入/輸出端口，此端口允許一個已編輯長度（2 至 16 位）的串行比特流以一個設定比特傳輸速率移入和移出器件。 SPI 的典型應用包括到外部外設的接口，例如 I/O，內存，顯示驅動器，和模數轉換器。
6.7.1 特性
標準和 MibSPI 模塊有以下特性：
- 16 位移位寄存器
- 接收緩沖寄存器
- 8 位波特率時鐘發生器，支持最高達 20MHz 的波特率
- SPICLK 可由內部生成（主控模式）或者從一個外部時鐘源接收（受控模式）
- 傳輸?shù)拿總€字可有一個唯一的格式
- 未在通信中使用的 SPII/O 可被用作數字輸入/輸出信號
Table 6-11 MibSPI/SPI 默認配置
| MibSPIx/SPIx | I/O |
|---|---|
| MibSPI1 | MIBSPI1SIMO[0]，MIBSPI1SOMI[0]，MIBSPI1CLK，MIBSPI1nCS[3:0]，MIBSPI1nENA |
| SPI2 | SPI2SIMO，SPI2SOMI，SPI2CLK，SPI2nCS[0] |
| SPI3 | SPI3SIMO，SPI3SOMI，SPI3CLK，SPI3nENA，SPI3nCS[0] |
6.7.2 MibSPI 發送和接收 RAM 組織結構
多緩沖 RAM 包含 128 個緩沖器。 多緩沖 RAM 的每個入口由 4 個部分組成：一個 16 位發送字段、一個 16 位接收字段、一個 16 位比較字段和一個 16 位狀態字段。 多緩沖 RAM 可被分成多個傳輸組，每個組具有不同數量的緩沖器。
6.7.3 MibSPI 發送觸發事件
每個傳輸組可被單獨配置。 可為選擇每個傳輸組選擇一個觸發事件和一個觸發源。 例如，一個觸發事件可以是一個上升沿或者一個可選觸發源上的永久低電平。 每個傳輸組可使用提供的 15 個觸發源。 這些觸發器選項在Table 6-12和中列出。
6.7.3.1 MIBSPI1 事件觸發接線
Table 6-12 MIBSPI1 事件觸發接線
| 事件編號 | TGxCTRL TRIGSRC[3:0] | 觸發 |
|---|---|---|
| 被禁用 | 0000 | 無觸發源 |
| 事件 0 | 0001 | GIOA[0] |
| 事件 1 | 0010 | GIOA[1] |
| 事件 2 | 0011 | GIOA[2] |
| 事件 3 | 0100 | GIOA[3] |
| 事件 4 | 0101 | GIOA[4] |
| 事件 5 | 0110 | GIOA[5] |
| 事件 6 | 0111 | GIOA[6] |
| 事件 7 | 1000 | GIOA[7] |
| 事件 8 | 1001 | N2HET[8] |
| 事件 9 | 1010 | N2HET[10] |
| 事件 10 | 1011 | N2HET[12] |
| 事件 11 | 1100 | N2HET[14] |
| 事件 12 | 1101 | N2HET[16] |
| 事件 13 | 1110 | N2HET[18] |
| 事件 14 | 1111 | 內部時鐘計數器 |
NOTE
對于 N2HET 觸發源，到 MibSPI1 模塊觸發輸入的連接來自輸出緩沖器的輸入一側（在 N2HET 模塊邊界上）。 通過這種方法，可生成一個觸發條件，即使 N2HET 信號未被選為墊上的輸出。
NOTE
對于 GIOx 觸發源，到 MibSPI1 模塊觸發輸入的連接來自輸入緩沖器的輸出一側。 按照這種方式，既可以通過將 GIOx 引腳選擇為一個輸出引腳或通過從一個外部觸發源驅動 GIOx 來產生一個觸發條件。
6.7.4 MibSPI/SPI 主控模式 I/O 時序規范
Table 6-13 SPI 主控模式外部時序參數（時鐘相位 = 0，SPICLK = 輸出，SPISIMO = 輸出并且 SPISOMI = 輸入）(1)(2)(3)
| 編號 | 參數 | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|
| 1 | tc(SPC)M | 周期時間，SPICLK (4) | 40 | 256tc(VCLK) | ns | |
| 2(5) | tw(SPCH)M | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 0） | 0.5tc(SPC)M – tr(SPC)M – 3 | 0.5tc(SPC)M+3 | ns | |
| tw(SPCL)M | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 1） | 0.5tc(SPC)M – tf(SPC)M – 3 | 0.5tc(SPC)M+3 | |||
| 3(5) | tw(SPCL)M | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 0） | 0.5tc(SPC)M – tf(SPC)M – 3 | 0.5tc(SPC)M+3 | ns | |
| tw(SPCH)M | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 1） | 0.5tc(SPC)M – tr(SPC)M – 3 | 0.5tc(SPC)M+3 | |||
| 4(5) | td(SPCH-SIMO)M | 延遲時間，在 SPICLK 低電平之前 SPISIMO 有效的時間（時鐘極性 = 0） | 0.5tc(SPC)M – 6 | ns | ||
| td(SPCL-SIMO)M | 延遲時間，在 SPICLK 高電平之前 SPISIMO 有效的時間（時鐘極性 = 1） | 0.5tc(SPC)M – 6 | ||||
| 5(5) | tv(SPCL-SIMO)M | 有效時間，SPICLK 低電平后，SPISIMO 數據有效的時間（時鐘極性 = 0） | 0.5tc(SPC)M – tf(SPC) – 4 | ns | ||
| tv(SPCH-SIMO)M | 有效時間，SPICLK 高電平之后，SPISIMO 數據有效的時間（時鐘極性 = 1） | 0.5tc(SPC)M – tr(SPC) – 4 | ||||
| 6(5) | tsu(SOMI-SPCL)M | 建立時間，SPISOMI 在 SPICLK 低電平之前的時間 （時鐘極性 = 0） | tf(SPC) + 2.2 | ns | ||
| tsu(SOMI-SPCH)M | 建立時間，SPISOMI 在 SPICLK 高電平之前的時間（時鐘極性 = 1） | tr(SPC) + 2.2 | ||||
| 7(5) | th(SPCL-SOMI)M | 保持時間，SPICLK 低電平之后 SPISOMI 數據有效的時間（時鐘極性 = 0） | 10 | ns | ||
| th(SPCH-SOMI)M | 保持時間，SPICLK 高電平之后 SPISOMI 數據有效的時間（時鐘極性 = 1） | 10 | ||||
| 8(6) | tC2TDELAY | 建立時間，SPICLK 高電平前 CS 激活的時間（時鐘極性 = 0） | CSHOLD = 0 | C2TDELAY*tc(VCLK) + 2*tc(VCLK) - tf(SPICS) + tr(SPC) – 7 | (C2TDELAY+2) * tc(VCLK) - tf(SPICS) + tr(SPC) + 5.5 | ns |
| CSHOLD =1 | C2TDELAY*tc(VCLK) + 3*tc(VCLK) - tf(SPICS) + tr(SPC) – 7 | (C2TDELAY+3) * tc(VCLK) - tf(SPICS) + tr(SPC) + 5.5 | ||||
| 建立時間，SPICLK 低電平前 CS 激活的時間（時鐘極性 = 1） | CSHOLD = 0 | C2TDELAY*tc(VCLK) + 2*tc(VCLK) - tf(SPICS) + tf(SPC) – 7 | (C2TDELAY+2) * tc(VCLK) - tf(SPICS) + tf(SPC) + 5.5 | ns | ||
| CSHOLD =1 | C2TDELAY*tc(VCLK) + 3*tc(VCLK) - tf(SPICS) + tf(SPC) – 7 | (C2TDELAY+3) * tc(VCLK) - tf(SPICS) + tf(SPC) + 5.5 | ||||
| 9(6) | tT2CDELAY | 保持時間 SPICLK 在 CS 無效前為低電平（時鐘極性 = 0） | 0.5*tc(SPC)M + T2CDELAY*tc(VCLK) + tc(VCLK) - tf(SPC) + tr(SPICS) - 7 | 0.5*tc(SPC)M + T2CDELAY*tc(VCLK) + tc(VCLK) - tf(SPC) + tr(SPICS) + 11 | ns | |
| 保持時間 SPICLK 在 CS 無效前為高電平 （時鐘極性 = 1） | 0.5*tc(SPC)M + T2CDELAY*tc(VCLK) + tc(VCLK) - tr(SPC) + tr(SPICS) - 7 | 0.5*tc(SPC)M + T2CDELAY*tc(VCLK) + tc(VCLK) - tr(SPC) + tr(SPICS) + 11 | ns | |||
| 10 | tSPIENA | SPIENAn 采樣點 | (C2TDELAY+1) * tc(VCLK) - tf(SPICS) - 29 | (C1TDELAY+2)*tc(VCLK) | ns | |
| 11 | tSPIENAW | SPIENAn 寫入緩沖區的采樣點 | (C2TDELAY+2)*tc(VCLK) | ns | ||
(1) 設置主控位 (SPIGCR1.0) 并且時鐘相位位 (SPIFMTx.16) 被清零。
(2) tc(VCLK)= 接口時鐘周期時間 = 1/f(VCLK)
(3) 對于上升和下降時序，請參見 Table 4-6。
(4) 當 SPI 處于主控模式下時，必須滿足下列條件：
對于 1 到 255 的 PS 值：tc(SPC)M ≥ (PS +1)tc(VCLK) ≥ 40ns，其中 PS 是 SPIFMTx 中設置的預分頻值。[15:8] 寄存器位。
對于 0 值 PS：tc(SPC)M = 2tc(VCLK) ≥ 40ns。
SPICLK 引腳上的外部負載必須小于 60pF。
對于 1 到 255 的 PS 值：tc(SPC)M ≥ (PS +1)tc(VCLK) ≥ 40ns，其中 PS 是 SPIFMTx 中設置的預分頻值。[15:8] 寄存器位。
對于 0 值 PS：tc(SPC)M = 2tc(VCLK) ≥ 40ns。
SPICLK 引腳上的外部負載必須小于 60pF。
(5) 作為基準的 SPICLK 信號的有效邊沿由時鐘極性位 (SPIFMTx.17) 控制。
(6) C2TDELAY 和 T2CDELAY 在 SPIDELAY 寄存器內被設定。

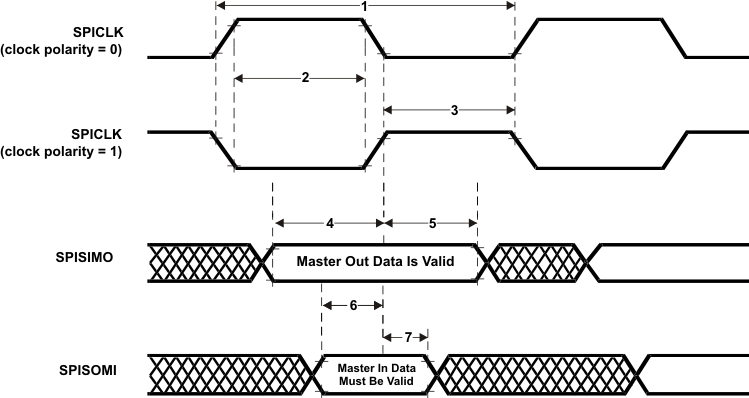

Figure 6-6 SPI 主控模式外部時序（時鐘相位 = 0）
Figure 6-7 SPI 主控模式片選時序（時鐘相位 = 0）
Table 6-14 SPI 主控模式外部時序參數（時鐘相位 = 1，SPICLK = 輸出，SPISIMO = 輸出并且 SPISOMI = 輸入）(1)(2)(3)
| 編號 | 參數 | 最小值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|
| 1 | tc(SPC)M | 周期時間，SPICLK (4) | 40 | 256tc(VCLK) | ns | |
| 2(5) | tw(SPCH)M | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 0） | 0.5tc(SPC)M – tr(SPC)M – 3 | 0.5tc(SPC)M+3 | ns | |
| tw(SPCL)M | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 1） | 0.5tc(SPC)M – tf(SPC)M – 3 | 0.5tc(SPC)M+3 | |||
| 3(5) | tw(SPCL)M | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 0） | 0.5tc(SPC)M – tf(SPC)M – 3 | 0.5tc(SPC)M+3 | ns | |
| tw(SPCH)M | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 1） | 0.5tc(SPC)M – tr(SPC)M – 3 | 0.5tc(SPC)M+3 | |||
| 4(5) | tv(SIMO-SPCH)M | 有效時間，SPISIMO 數據有效之后，SPICLK 為高電平的時間（時鐘極性 = 0） | 0.5tc(SPC)M – 6 | ns | ||
| tv(SIMO-SPCL)M | 有效時間，SPISIMO 數據有效之后，SPICLK 為低電平的時間（時鐘極性 = 1） | 0.5tc(SPC)M – 6 | ||||
| 5(5) | tv(SPCH-SIMO)M | 有效時間，SPICLK 高電平之后 SPISIMO 數據有效的時間（時鐘極性 = 0） | 0.5tc(SPC)M – tr(SPC) – 4 | ns | ||
| tv(SPCL-SIMO)M | 有效時間，SPICLK 低電平后，SPISIMO 數據有效的時間（時鐘極性 = 1） | 0.5tc(SPC)M – tf(SPC) – 4 | ||||
| 6(5) | tsu(SOMI-SPCH)M | 建立時間，SPISOMI 在 SPICLK 高電平之前的時間（時鐘極性 = 0） | tr(SPC) + 2.2 | ns | ||
| tsu(SOMI-SPCL)M | 建立時間，SPISOMI 在 SPICLK 低電平之前的時間 （時鐘極性 = 1） | tf(SPC) + 2.2 | ||||
| 7(5) | tv(SPCH-SOMI)M | 有效時間，SPICLK 高電平之后 SPISOMI 數據有效的時間（時鐘極性 = 0） | 10 | ns | ||
| tv(SPCL-SOMI)M | 有效時間，SPICLK 低電平之后 SPISOMI 數據有效的時間（時鐘極性 = 1） | 10 | ||||
| 8(6) | tC2TDELAY | 建立時間，SPICLK 高電平前 CS 激活的時間（時鐘極性 = 0） | CSHOLD = 0 | 0.5*tc(SPC)M + (C2TDELAY+2) * tc(VCLK) - tf(SPICS) + tr(SPC) – 7 | 0.5*tc(SPC)M + (C2TDELAY+2) * tc(VCLK) - tf(SPICS) + tr(SPC) + 5.5 | ns |
| CSHOLD =1 | 0.5*tc(SPC)M + (C2TDELAY+3) * tc(VCLK) - tf(SPICS) + tr(SPC) – 7 | 0.5*tc(SPC)M + (C2TDELAY+3) * tc(VCLK) - tf(SPICS) + tr(SPC) + 5.5 | ||||
| 建立時間，SPICLK 低電平前 CS 激活的時間（時鐘極性 = 1） | CSHOLD = 0 | 0.5*tc(SPC)M + (C2TDELAY+2) * tc(VCLK) - tf(SPICS) + tf(SPC) – 7 | 0.5*tc(SPC)M + (C2TDELAY+2) * tc(VCLK) - tf(SPICS) + tf(SPC) + 5.5 | ns | ||
| CSHOLD =1 | 0.5*tc(SPC)M + (C2TDELAY+3) * tc(VCLK) - tf(SPICS) + tf(SPC) – 7 | 0.5*tc(SPC)M + (C2TDELAY+3) * tc(VCLK) - tf(SPICS) + tf(SPC) + 5.5 | ||||
| 9(6) | tT2CDELAY | 保持時間 SPICLK 在 CS 無效前為低電平（時鐘極性 = 0） | T2CDELAY*tc(VCLK) + tc(VCLK) - tf(SPC) + tr(SPICS) - 7 | T2CDELAY*tc(VCLK) + tc(VCLK) - tf(SPC) + tr(SPICS) + 11 | ns | |
| 保持時間 SPICLK 在 CS 無效前為高電平 （時鐘極性 = 1） | T2CDELAY*tc(VCLK) + tc(VCLK) - tr(SPC) + tr(SPICS) - 7 | T2CDELAY*tc(VCLK) + tc(VCLK) - tr(SPC) + tr(SPICS) + 11 | ns | |||
| 10 | tSPIENA | SPIENAn 采樣點 | (C2TDELAY+1)* tc(VCLK) - tf(SPICS) – 29 | (C1TDELAY+2)*tc(VCLK) | ns | |
| 11 | tSPIENAW | SPIENAn 寫入緩沖區的采樣點 | (C2TDELAY+2)*tc(VCLK) | ns | ||
(1) 設置主位 (SPIGCR1.0) 并且時鐘相位位 (SPIFMTx.16) 被設置。
(2) tc(VCLK)= 接口時鐘周期時間 = 1/f(VCLK)
(3) 上升和下降時序，請參閱Table 4-6。
(4) 當 SPI 處于主控模式下時，必須滿足下列條件：
對于 1 到 255 的 PS 值：tc(SPC)M ≥ (PS +1)tc(VCLK) ≥ 40ns，其中 PS 是 SPIFMTx 中設置的預分頻值。[15:8] 寄存器位。
對于 0 值 PS：tc(SPC)M = 2tc(VCLK) ≥ 40ns。
SPICLK 引腳上的外部負載必須小于 60pF。
對于 1 到 255 的 PS 值：tc(SPC)M ≥ (PS +1)tc(VCLK) ≥ 40ns，其中 PS 是 SPIFMTx 中設置的預分頻值。[15:8] 寄存器位。
對于 0 值 PS：tc(SPC)M = 2tc(VCLK) ≥ 40ns。
SPICLK 引腳上的外部負載必須小于 60pF。
(5) 作為基準的 SPICLK 信號的有效邊沿由時鐘極性位 (SPIFMTx.17) 控制。
(6) C2TDELAY 和 T2CDELAY 在 SPIDELAY 寄存器內被設定。

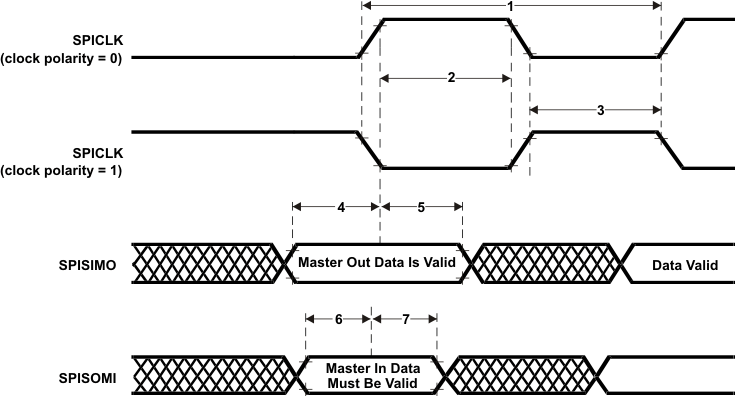

Figure 6-8 SPI 主控模式外部時序（時鐘相位 = 1）

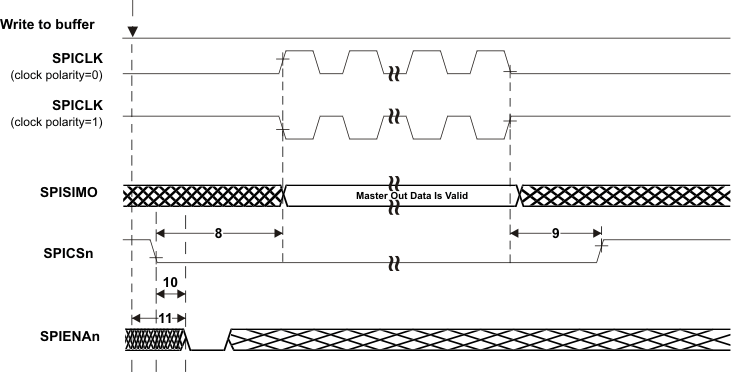

Figure 6-9 SPI 主控模式芯片選擇時序（時鐘相位 = 1）
6.7.5 SPI 受控模式 I/O 時序
Table 6-15 SPI 受控模式外部時序參數（時鐘相位 = 0，SPICLK = 輸入，SPISIMO = 輸入并且 SPISOMI = 輸出）(1)(2)(3)(4)
| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| 1 | tc(SPC)S | 周期時間，SPICLK(5) | 40 | ns | |
| 2(6) | tw(SPCH)S | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 0） | 14 | ns | |
| tw(SPCL)S | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 1） | 14 | |||
| 3(6) | tw(SPCL)S | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 0） | 14 | ns | |
| tw(SPCH)S | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 1） | 14 | |||
| 4(6) | td(SPCH-SOMI)S | 延遲時間，SPICLK 高電平之后 SPISOMI 有效的時間（時鐘極性 = 0） | trf(SOMI) + 20 | ns | |
| td(SPCL-SOMI)S | 延遲時間，SPICLK 低電平之后 SPISOMI 有效的時間（時鐘極性 = 1） | trf(SOMI) + 20 | |||
| 5(6) | th(SPCH-SOMI)S | 保持時間，SPICLK 高電平之后 SPISOMI 數據有效的時間（時鐘極性 = 0） | 2 | ns | |
| th(SPCL-SOMI)S | 保持時間，SPICLK 低電平之后 SPISOMI 數據有效的時間（時鐘極性 = 1） | 2 | |||
| 6(6) | tsu(SIMO-SPCL)S | 建立時間，SPISIMO 在 SPICLK 低電平之前的時間（時鐘極性 = 0） | 4 | ns | |
| tsu(SIMO-SPCH)S | 建立時間，SPISIMO 在 SPICLK 高電平之前的時間（時鐘極性 = 1） | 4 | |||
| 7(6) | th(SPCL-SIMO)S | 保持時間，SPICLK 低電平后，SPISIMO 數據有效的時間（時鐘極性 = 0） | 2 | ns | |
| th(SPCH-SIMO)S | 保持時間，SPICLK 高電平之后，SPISIMO 數據有效的時間（時鐘極性 = 1） | 2 | |||
| 8 | td(SPCL-SENAH)S | 延遲時間，最后 SPICLK 低電平后的 SPIENAn 高電平時間（時鐘極性=0） | 1.5tc(VCLK) | 2.5tc(VCLK)+ tr(ENAn) + 22 | ns |
| td(SPCH-SENAH)S | 延遲時間，最后 SPICLK 高電平后的 SPIENAn 高電平時間（時鐘極性= 1） | 1.5tc(VCLK) | 2.5tc(VCLK)+ tr(ENAn) + 22 | ||
| 9 | td(SCSL-SENAL)S | 延遲時間，SPICSn 低電平后 SPIENAn 低電平的時間（如果新數據已經被寫入 SPI 緩沖區） | tf(ENAn) | tc(VCLK)+tf(ENAn)+27 | ns |
(1) 主控位 (SPIGCR1.0) 被清零并且時鐘相位位 (SPIFMTx.16) 被清零。
(2) 如果 SPI 處于受控模式中，以下必須為真：tc(SPC)S≥ (PS + 1) tc(VCLK)，其中 PS = SPIFMTx 中設定的預分頻值。[15:8].
(3) 對上升和下降時序，請參閱Table 4-6。
(4) tc(VCLK)= 接口時鐘周期時間 = 1/f(VCLK)
(5) 當 SPI 處于主控模式中時，下列必須為真：
對于從 1 到 255 的 PS 值：tc(SPC)S≥(PS+1)tc(VCLK)≥ 40ns，其中 PS 為 SPIFMTx 中設定的預分頻值。[15:8] 寄存器位
對于為零的 PS 值：tc(SPC)S=2tc(VCLK)≥40ns。
對于從 1 到 255 的 PS 值：tc(SPC)S≥(PS+1)tc(VCLK)≥ 40ns，其中 PS 為 SPIFMTx 中設定的預分頻值。[15:8] 寄存器位
對于為零的 PS 值：tc(SPC)S=2tc(VCLK)≥40ns。
(6) 作為基準的 SPICLK 信號的有效邊沿由時鐘極性位 (SPIFMTx.17) 控制。

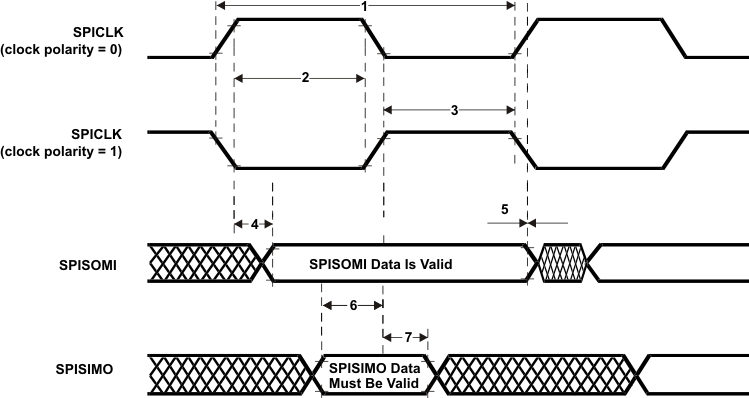

Figure 6-10 SPI 受控模式外部時序（時鐘相位 = 0）

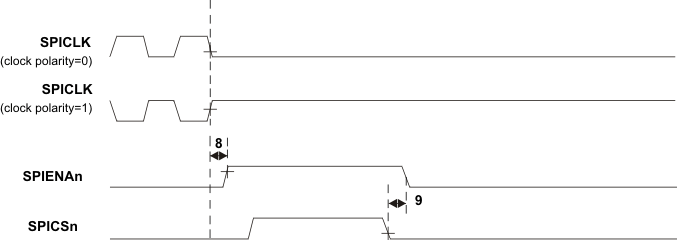

Figure 6-11 SPI 受控模式使能時序（時鐘相位 = 0）
Table 6-16 SPI 受控模式外部時序參數（時鐘相位= 1，SPICLK = 輸入, SPISIMO = 輸入，和 SPISOMI = 輸出）(1)(2)(3)(4)
| 編號 | 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| 1 | tc(SPC)S | 周期時間，SPICLK(5) | 40 | ns | |
| 2(6) | tw(SPCH)S | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 0） | 14 | ns | |
| tw(SPCL)S | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 1） | 14 | |||
| 3(6) | tw(SPCL)S | 脈沖持續時間，SPICLK 低電平的時間（時鐘極性 = 0） | 14 | ns | |
| tw(SPCH)S | 脈沖持續時間，SPICLK 高電平的時間（時鐘極性 = 1） | 14 | |||
| 4(6) | td(SOMI-SPCL)S | 延遲時間，SPICLK 低電平之后 SPISOMI 數據有效的時間（時鐘極性 = 0） | trf(SOMI) + 20 | ns | |
| td(SOMI-SPCH)S | 延遲時間，SPICLK 高電平之后 SPISOMI 數據有效的時間（時鐘極性 = 1） | trf(SOMI) + 20 | |||
| 5(6) | th(SPCL-SOMI)S | 保持時間，SPICLK 高電平之后 SPISOMI 數據有效的時間（時鐘極性 = 0） | 2 | ns | |
| th(SPCH-SOMI)S | 保持時間，SPICLK 低電平之后 SPISOMI 數據有效的時間（時鐘極性 = 1） | 2 | |||
| 6(6) | tsu(SIMO-SPCH)S | 建立時間，SPISIMO 在 SPICLK 高電平之前的時間（時鐘極性 = 0） | 4 | ns | |
| tsu(SIMO-SPCL)S | 建立時間，SPISIMO 在 SPICLK 低電平之前的時間（時鐘極性 = 1） | 4 | |||
| 7(6) | tv(SPCH-SIMO)S | 高電平時間，SPICLK 高電平之后，SPISIMO 數據有效的時間（時鐘極性 = 0） | 2 | ns | |
| tv(SPCL-SIMO)S | 高電平時間，SPICLK 低電平之后，SPISIMO 數據有效的時間（時鐘極性 = 1） | 2 | |||
| 8 | td(SPCH-SENAH)S | 延遲時間，最后 SPICLK 高電平后的 SPIENAn 高電平時間（時鐘極性= 0） | 1.5tc(VCLK) | 2.5tc(VCLK)+ tr(ENAn) + 22 | ns |
| td(SPCL-SENAH)S | 延遲時間，最后 SPICLK 低電平后的 SPIENAn 高電平時間（時鐘極性= 1） | 1.5tc(VCLK) | 2.5tc(VCLK)+ tr(ENAn) + 22 | ||
| 9 | td(SCSL-SENAL)S | 延遲時間，SPICSn 低電平后 SPIENAn 低電平的時間（如果新數據已經被寫入 SPI 緩沖區） | tf(ENAn) | tc(VCLK)+tf(ENAn)+ 27 | ns |
| 10 | td(SCSL-SOMI)S | 延遲時間， SPICSn 低電平后 SOMI 有效的時間（如果新數據已經被寫入 SPI 緩沖區） | tc(VCLK) | 2tc(VCLK)+trf(SOMI)+ 28 | ns |
(1) 主控位 (SPIGCR1.0) 被清零并且時鐘相位位 (SPIFMTx.16) 被置位。
(2) 如果 SPI 處于受控模式中，以下必須為真：tc(SPC)S≤(PS + 1) tc(VCLK)，其中 PS = SPIFMTx 中設定的預分頻值。[15:8].
(3) 對上升和下降時序，請參閱Table 4-6。
(4) tc(VCLK)= 接口時鐘周期時間 = 1/f(VCLK)
(5) 當 SPI 處于主控模式中時，下列必須為真：
對于從 1 到 255 的 PS 值：tc(SPC)S≥(PS+1)tc(VCLK)≥ 40ns，其中 PS 為 SPIFMTx 中設定的預分頻值。[15:8] 寄存器位
對于為零的 PS 值：tc(SPC)S=2tc(VCLK)≥40ns。
對于從 1 到 255 的 PS 值：tc(SPC)S≥(PS+1)tc(VCLK)≥ 40ns，其中 PS 為 SPIFMTx 中設定的預分頻值。[15:8] 寄存器位
對于為零的 PS 值：tc(SPC)S=2tc(VCLK)≥40ns。
(6) 作為基準的 SPICLK 信號的有效邊沿由時鐘極性位 (SPIFMTx.17) 控制。

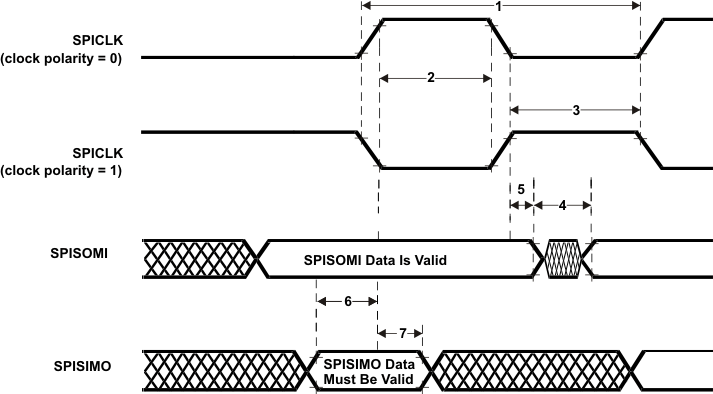

Figure 6-12 SPI 受控模式外部時序（時鐘相位 = 1）

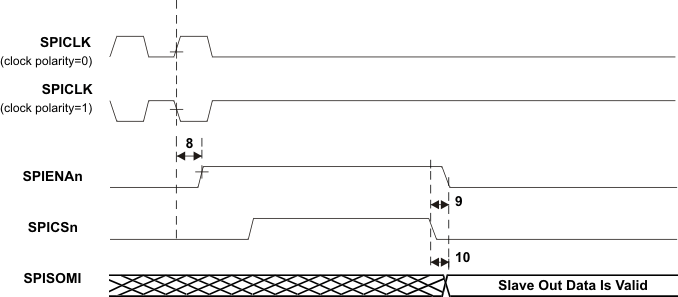

Figure 6-13 SPI 受控模式使能定時（時鐘相位 = 1）
6.8 增強型正交編碼器 (eQEP)
Figure 6-14顯示了器件上的 eQEP 模塊互連。
Figure 6-14 eQEP 模塊互連
6.8.1 針對 eQEPx 模塊的時鐘使能控制
對 eQEP 來說，eQEP 時鐘的器件電平控制只能通過 VCLK 時鐘域的使能/禁用來完成的。 這種控制的實現需要使用 CLKDDIS 寄存器的位 9。 缺省情況下，eQEP 時鐘源被啟用。
6.8.2 使用 eQEP 相位誤差
只要在它的輸入 EQEPxA 和 EQEPxB 中檢測到一個相位錯誤，eQEP 模塊就設定 EQEPERR 信號輸出。 這個來自 eQEP 模塊的錯誤信號都被輸入到連接選擇復用器中。 如Figure 6-14所示，選擇的多路轉換器的輸出被反相并被連接到 N2HET 模塊。 該連接允許應用定義對 eQEP 模塊表明的相位誤差的響應。
6.8.3 到 eQEPx 模塊的輸入連接
如Table 6-17所示，可以在一個雙 VCLK 同步輸入或者一個雙 VCLK 同步和已濾波輸入之間選擇到每個 eQEP 模塊的輸入連接。
Table 6-17 器件電平輸入同步
| 輸入信號 | 針對到eQEPx 的雙同步連接的控制 | 對于到 eQEPx 的雙同步和已濾波連接的控制 |
|---|---|---|
| eQEPA | PINMMR8[0] = 1 | PINMMR8[0]=0 與 PINMMR8[1]=1 |
| eQEPB | PINMMR8[8 ]= 1 | PINMMR8[8]=0 與 PINMMR8[9]=1 |
| eQEPI | PINMMR8[16 ]= 1 | PINMMR8[16]=0 與 PINMMR8[17]=1 |
| eQEPS | PINMMR8[24 ]= 1 | PINMMR8[24]=0 與 PINMMR8[25]=1 |
6.8.4 增強型正交編碼器脈沖 (eQEPx) 時序
Table 6-18 eQEPx 時序要求
| 參數 | 測試條件 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| tw(QEPP) | QEP 輸入周期 | 同步的 | 2tc(VCLK) | 周期 | |
| 同步，帶有輸入濾波器 | 2tc(VCLK) + 濾波器寬度 | 周期 | |||
| tw(INDEXH) | QEP 索引輸入高電平時間 | 同步 | 2tc(VCLK) | 周期 | |
| 同步，帶有輸入濾波器 | 2tc(VCLK) + 濾波器寬度 | 周期 | |||
| tw(INDEXL) | QEP 索引輸入低電平時間 | 同步 | 2tc(VCLK) | 周期 | |
| 同步，帶有輸入濾波器 | 2tc(VCLK) + 濾波器寬度 | 周期 | |||
| tw(STROBH) | QEP 選通輸入高電平時間 | 同步 | 2tc(VCLK) | 周期 | |
| 同步，帶有輸入濾波器 | 2tc(VCLK) + 濾波器寬度 | 周期 | |||
| tw(STROBL) | QEP 選通輸入低電平時間 | 同步 | 2tc(VCLK) | 周期 | |
| 同步，帶有輸入濾波器 | 2tc(VCLK) + 濾波器寬度 | 周期 | |||
Table 6-19 eQEPx 開關特性
| 參數 | 最小值 | 最大值 | 單位 | |
|---|---|---|---|---|
| td(CNTR)xin | 延遲時間，外部時鐘到計數器增量的時間 | 4tc(VCLK) | 周期 | |
| td(PCS-OUT)QEP | 延遲時間，QEP 輸入邊沿到位置比較同步輸出的時間 | 6tc(VCLK) | 周期 | |
