ZHCSEE7 November 2015 TMP175-Q1 , TMP75-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 具有符合 AEC-Q100 標準的以下結果：
- 溫度 1 級：-40°C 至 +125°C 的工作環境溫度范圍
- 人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
- 組件充電模式 (CDM) ESD 分類等級 C6
- TMP175-Q1 精度：
- –40°C 至 125°C 范圍內為 ±1°C（典型值）
- –40°C 至 +125°C 范圍內為 ±2°C（最大值）
- TMP75-Q1 精度：
- –40°C 至 125°C 范圍內為 ±1°C（典型值）
- –40°C 至 +125°C 范圍內為 ±3°C（最大值）
- TMP175-Q1：27 個地址
- TMP75-Q1：8 個地址，美國國家標準與技術研究所 (NIST) 可追溯
- 數字輸出： SMBus™、兩線制和 I2C 接口兼容性
- 分辨率：9 至 12 位，用戶可選
- 低靜態電流：50μA，0.1μA 待機電流
- 寬電源電壓范圍：2.7V 至 5.5V
- 小型 8 引腳超薄小外形尺寸 (VSSOP) 封裝和 8 引腳小外形集成電路 (SOIC) 封裝
2 應用
- 汽車空調
- 信息娛樂處理器管理
- 空氣流量傳感器
- 電池控制單元
- 引擎控制單元
- UREA 傳感器
- 抽水機
- HID 燈
- 安全氣囊控制單元

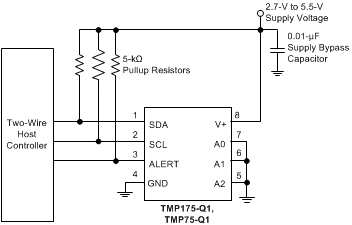

簡化電路原理圖
3 說明
TMP75-Q1 和 TMP175-Q1 器件屬于數字溫度傳感器，是負溫度系數 (NTC) 和正溫度系數 (PTC) 熱敏電阻的理想替代產品。該器件無需校準或外部組件信號調節即可提供典型值為 ±1°C 的精度。器件溫度傳感器為高度線性化產品，無需復雜計算或查表即可得知溫度。片上 12 位模數轉換器 (ADC) 提供低至 0.0625°C 的分辨率。這兩款器件采用行業標準 LM75 8 引腳 SOIC 和 VSSOP 封裝。
TMP175-Q1 和 TMP75-Q1 與 SMBus、兩線制和 I2C 接口兼容。TMP175-Q1 器件允許一條總線上最多連接 27 個器件。TMP75-Q1 允許一條總線上最多連接 8 個器件。TMP175-Q1 和 TMP75-Q1 均具備 SMBus 報警功能。
TMP175-Q1 和 TMP75-Q1 器件是各種通信、計算機、消費類產品、環境、工業和儀器應用中擴展溫度測量的理想選擇。TMP75-Q1 生產單元已完全通過可追溯 NIST 的傳感器測試，并且已借助可追溯 NIST 的設備使用 ISO/IEC 17025 標準認可的校準進行驗證。
TMP175-Q1 和 TMP75-Q1 器件的額定工作溫度范圍為 －40℃ 至 +125℃。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TMPx75-Q1 | SOIC (8) | 4.90mm x 3.91mm |
| VSSOP (8) | 3.00mm x 3.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

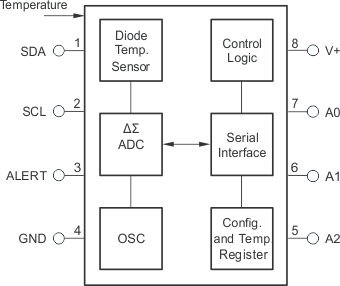

TMP175-Q1 和 TMP75-Q1 內部框圖
4 修訂歷史記錄
| 日期 | 修訂版本 | 注釋 |
|---|---|---|
| 2015 年 11 月 | * | 最初發布。 |
