請參考 PDF 數據表獲取器件具體的封裝圖。
當配置寄存器中的 MOD[1:0] 位設置為 00 或 10 時,該器件將在連續轉換模式下運行。如圖 7-3 所示,該器件在此模式下將持續進行溫度轉換,并在每次有效轉換結束時更新溫度結果寄存器。用戶可以讀取配置寄存器或溫度結果寄存器,以清除 Data_Ready 標志。因此,Data_Ready 標志可用于確定轉換何時完成,以便外部控制器能夠將結果寄存器的讀取和轉換結果的更新同步。用戶可以設置配置寄存器中的 DR/nAlert_EN 位,以監測 ALERT 引腳上 Data_Ready 標志的狀態。
每個轉換周期都由一個有效轉換階段和后跟的一個待機階段組成。該器件在有效轉換期間通常會消耗 135μA 電流,而在低功耗待機期間僅消耗 1.25μA 電流。圖 7-3 顯示了連續電流模式下一個轉換周期內的電流消耗曲線。可以使用配置寄存器中的 CONV[2:0] 和 AVG[1:0] 位來配置有效轉換階段和待機階段的持續時間,從而能夠根據應用要求優化器件的平均電流消耗。更改轉換周期持續時間還會影響溫度結果更新率,因為溫度結果寄存器會在每次有效轉換結束時更新。
使用Equation1 來計算器件在連續轉換模式下的平均電流消耗。

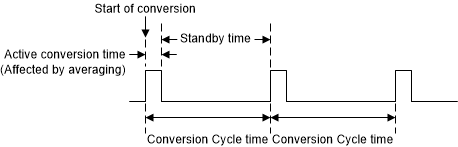

圖 7-3 轉換周期時序圖
