7.5.1 指針寄存器

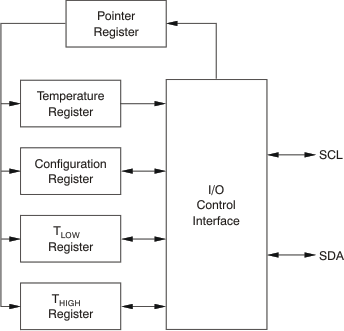

圖 7-8 展示了 TMP112 系列的內部寄存器結構。器件的 8 位指針寄存器被用于尋址一個指定的數據寄存器。指針寄存器使用兩個 LSB（請參閱表 7-13）來標識哪個數據寄存器必須對讀取或寫入命令做出響應。P1/P0 的上電復位值為“00”。默認情況下，TMP112 系列在上電時讀取溫度。
圖 7-8 內部寄存器結構表 7-6 列出了 TMP112 系列中可用寄存器的指針地址。表 7-7 列出了指針寄存器字節的位。在寫入命令期間，P2 到 P7 字節必須始終為 0。
表 7-6 指針地址
| P1 | P0 | 寄存器 |
|---|---|---|
| 0 | 0 | 溫度寄存器（只讀） |
| 0 | 1 | 配置寄存器（讀取/寫入） |
| 1 | 0 | TLOW 寄存器（讀取/寫入） |
| 1 | 1 | THIGH 寄存器（讀取/寫入） |
表 7-7 指針寄存器類型
| P7 | P6 | P5 | P4 | P3 | P2 | P1 | P0 |
|---|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 0 | 寄存器位 | |
