ZHCSN97 July 2021 TMCS1108-Q1
PRODUCTION DATA

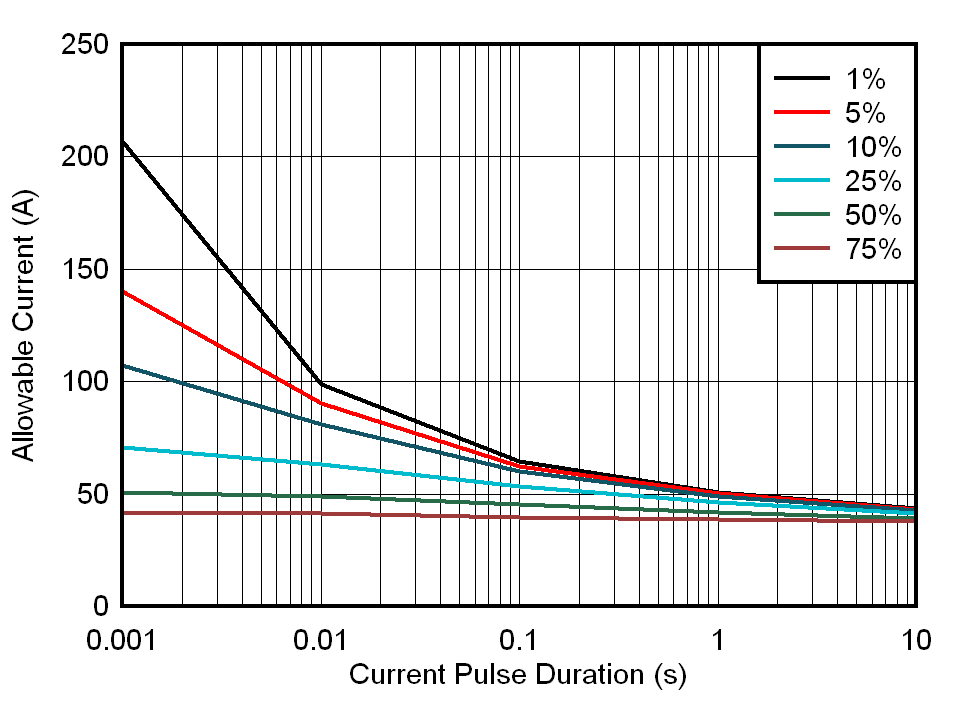

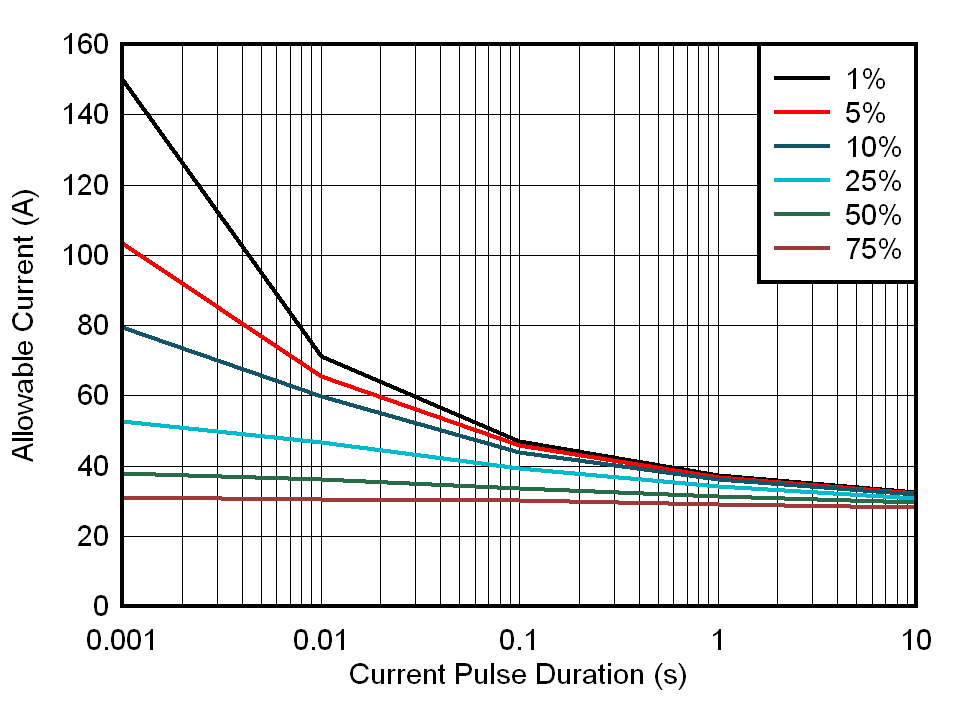

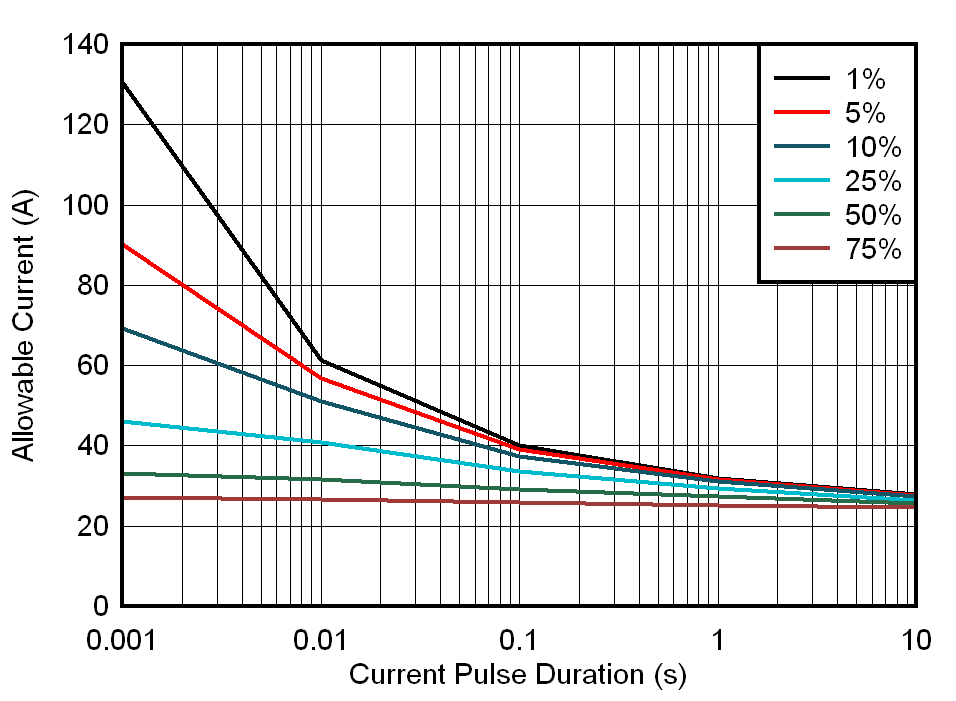

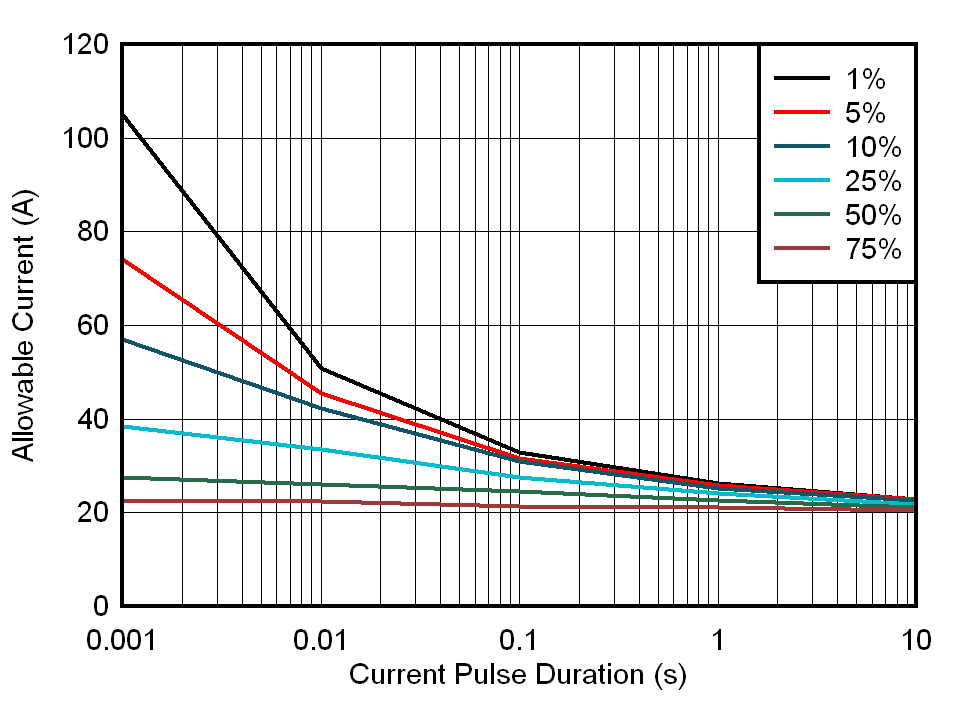

對于在高電流和無電流之間傳輸脈沖電流的應用,允許的能力受到引線框中短時間發熱的限制。TMCS1108-Q1 在某些條件下可以承受更高的電流范圍,但是,對于重復的脈沖事件,電流電平必須同時滿足脈沖電流 SOA 和 rms 連續電流約束條件。脈沖持續時間、占空比和環境溫度都會影響重復脈沖事件的 SOA。圖 8-6、圖 8-7、圖 8-8 和圖 8-9 根據 TMCS1108EVM 的測試結果說明了重復應力水平,在該測試結果下,參數性能和隔離完整性在多個環境溫度的后應力下不受影響。在高占空比或長脈沖持續時間下,對于由Equation15 定義的 rms 值,該限值接近連續電流 SOA。

其中

| TA = 25°C | ||

| TA = 105°C | ||

| TA = 85°C | ||

| TA = 125°C | ||
