9.1.1 定義設計實現方案
設計的第一步是確定您的一般設計實現方案，這意味著您要確定檢測磁體是滑動著經過傳感器、朝向傳感器迎面移動還是基于鉸鏈朝向傳感器擺動。圖 9-1 顯示了上述每個設計實現方案的示例。

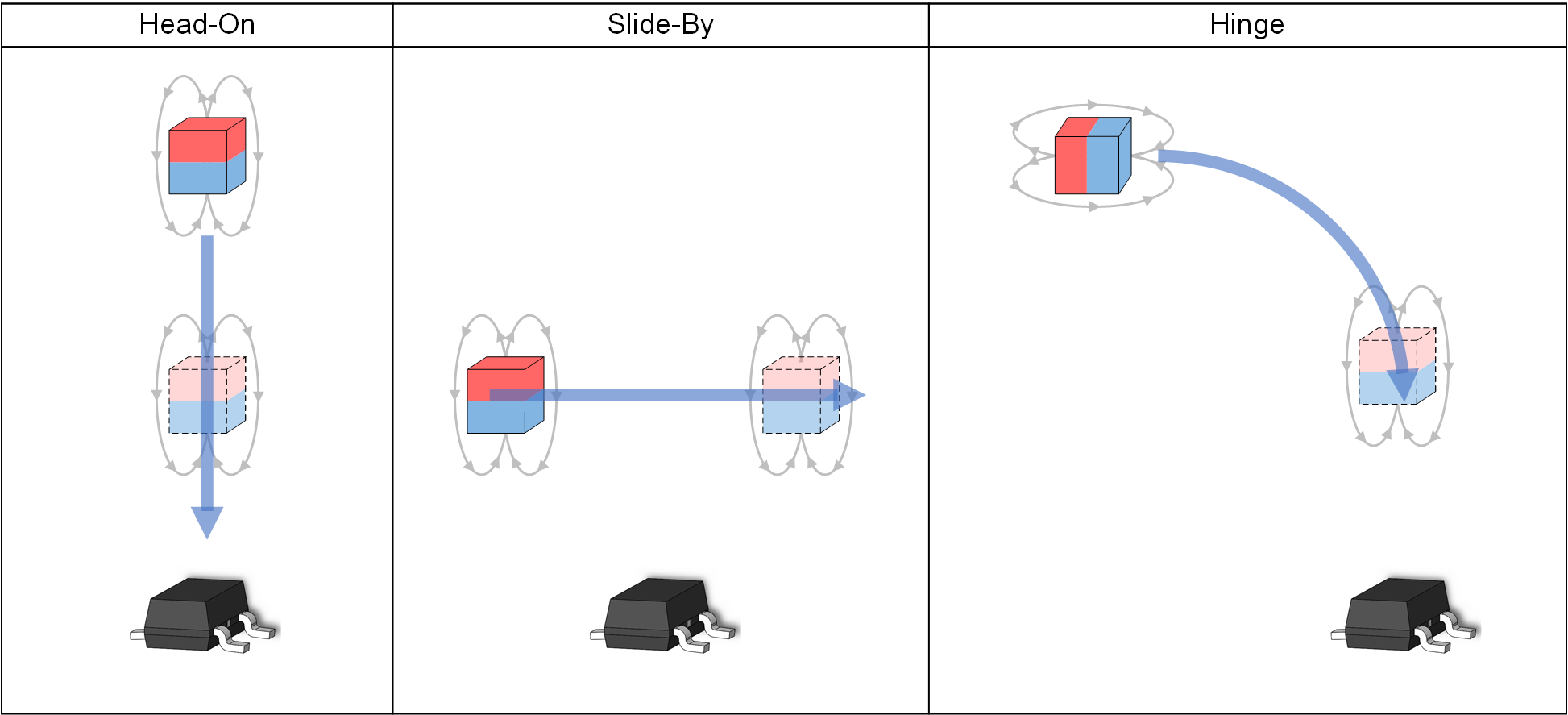

圖 9-1 設計實現方案對于每個實現方案，目標是使設計系統的轉換區域空間坐標位于與 BOP 最大值和 BRP 最小值規格相關的空間坐標內。圖 9-2 顯示了一個迎面示例，該示例顯示了與器件 BOPMAX 和 BRPMIN 對應的位置如何位于所需的轉換區域內。為了促進快速設計迭代，以下設計示例應用了 TI 的 Magnetic Sensing Proximity Tool。
圖 9-2 迎面示例
