ZHCSVG6B March 2024 – August 2024 TMAG5213
PRODUCTION DATA
3 說明
TMAG5213 是一款低成本、斬波穩定霍爾效應傳感器，在整個溫度范圍內具有出色的靈敏度穩定性和集成保護特性。
磁場通過數字雙極鎖存輸出表示。施加的磁通量密度超過工作點 (BOP) 閾值時，器件會輸出低電壓。輸出會保持低電平，直到磁通密度超過釋放點 (BRP)，隨后器件輸出被拉高。這種雙極性鎖存磁響使器件輸出能夠通過封裝的 Z 軸對正負磁通量敏感。
TMAG5213 具有 2.5V 至 28V 的寬工作電壓范圍和 –40°C 至 +125°C 的工作溫度范圍，專為各種工業應用而設計。針對輸出短路或過流情況提供內部保護功能，并且此器件配有一個灌電流能力達 30mA 的漏極開路輸出級。
(1) 有關所有可選封裝，請參閱節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
輸出行為

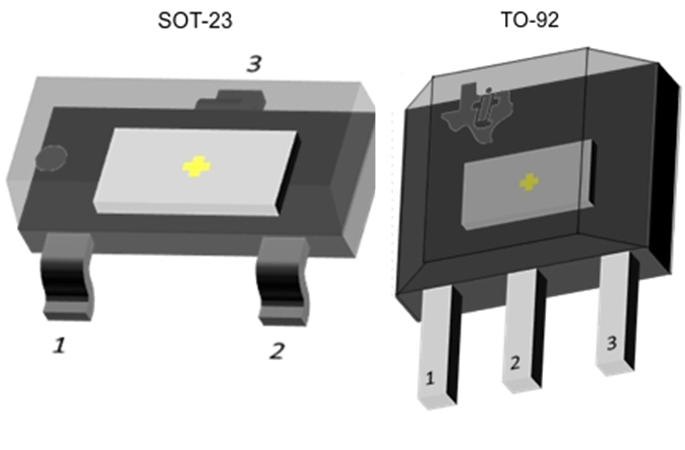

器件封裝
