ZHCSVG6B March 2024 – August 2024 TMAG5213
PRODUCTION DATA
7.3.4 輸出級

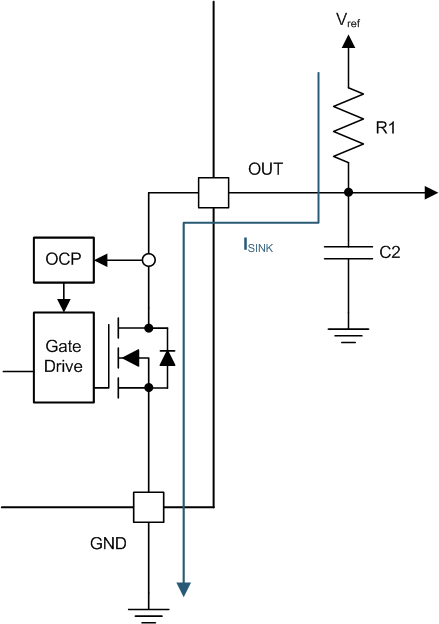

圖 7-8 展示了 TMAG5213 開漏 NMOS 輸出結構，其額定灌電流高達 30mA。為確保正常運行，請使用方程式 1 來計算上拉電阻器 R1 的阻值。
方程式 1.
R1 的大小是 OUT 上升時間與 OUT 被拉至低電平時的電流之間權衡的結果。較低的電流通常更好，但更快的轉換和帶寬需要較小的電阻器以實現更快的開關。
此外，應確保 R1 的值 > 500?，以便輸出驅動器可以將 OUT 引腳拉至接近 GND。通常，TI 建議使用 10kΩ 標稱值的電阻器。
注：
Vref 不限于 VCC。此引腳允許的電壓范圍在絕對最大額定值中指定。
圖 7-8 NMOS 開漏輸出根據方程式 2 所示的系統帶寬規格為 C2 選擇值。
方程式 2.
大多數應用不需要該 C2 濾波電容器。
