3 說明
TMAG5123-Q1 是一款斬波穩定型全極低電平有效平面霍爾效應開關傳感器。TMAG5123-Q1 通過測量與表面貼裝型 SOT-23 封裝印刷電路板 (PCB) 表面平行的磁場，可簡化傳感器的機械放置。
可以使用不同的靈敏度水平以滿足應用的具體要求。當施加的磁通量密度值超過運行點 (BOP) 閾值時（按絕對磁場值計算），開漏輸出將產生低電平電壓。輸出會保持低電平，直到施加磁場降至低于釋放點 (BRP) 閾值（也按絕對值計算）。
TMAG5123-Q1 具有 2.7V 至 38V 的寬工作電壓范圍，反極性保護高達 -20V，可以在工業和汽車應用中穩健運行。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TMAG5123-Q1 | SOT-23 (3) | 2.92mm × 1.30mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

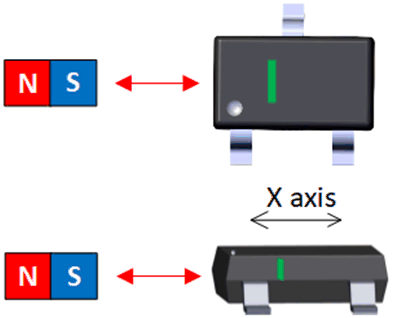

平面?zhèn)鞲衅?/span>
