ZHCSN58B November 2021 – March 2022 TLV9361 , TLV9362 , TLV9364
PRODUCTION DATA
7.3.3 容性負載和穩定性
TLV936x 具有輸出級，能夠驅動中等容性負載，并且通過采用隔離電阻器，還可以通過輕松配置，用于驅動大容性負載。增加增益可增強放大器驅動更大容性負載的能力；請參閱圖 7-3 和圖 7-4。當確定放大器在運行中能否保持穩定時，需要考慮特定運算放大器電路配置、布局、增益和輸出負載等因素。

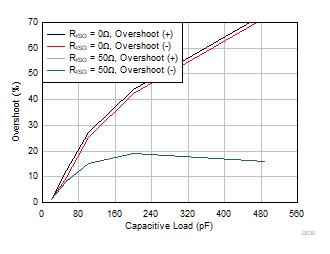

圖 7-3 小信號過沖與容性負載之間的關系（20mVpp 輸出階躍，G = +1）

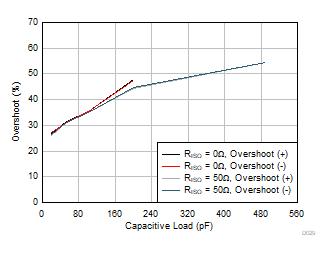

圖 7-4 小信號過沖與容性負載之間的關系（20mVpp 輸出階躍，G = -1）為了在單位增益配置中獲得額外的驅動能力，通過在輸出中串聯一個小電阻器 RISO 來提高容性負載驅動能力，如圖 7-5 中所示。此電阻器可顯著減少振鈴，并保持純容性負載的直流性能。但是，如果電阻負載與容性負載并聯，則會產生一個電壓分壓器，從而在輸出端引入增益誤差并略微減小輸出擺幅。引入的誤差與 RISO / RL 的比率成正比，在低輸出電平下通常可忽略不計。高容性負載驅動使 TLV936x 非常適合用于基準緩沖器、MOSFET 柵極驅動器和電纜屏蔽驅動器等應用。圖 7-5 中所示的電路采用隔離電阻器 RISO 來穩定運算放大器的輸出。RISO 修改了系統的開環增益，從而增加了相位裕度 中總結了使用 OPAx990 的結果。

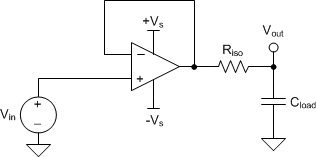

圖 7-5 使用 TLV9361 擴展容性負載驅動
