ZHCSLL9E January 2021 – March 2024 TLV9351-Q1 , TLV9352-Q1 , TLV9354-Q1
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
TLV935x-Q1 系列（TLV9351-Q1、TLV9352-Q1 和 TLV9354-Q1）是 40V 成本優化型汽車級運算放大器系列。
這些器件具有出色的直流和交流規格，包括軌到軌輸出、低失調電壓（典型值為 ±350μV）、低溫漂（典型值為 ±1.5μV/°C）和 3.5MHz 帶寬。
TLV935x-Q1 具有獨特的特性，例如電源軌的差分輸入電壓范圍、高輸出電流 (±60mA) 以及高壓擺率 (20V/μs)，是一款穩定可靠的運算放大器，適用于高電壓成本敏感型應用。
TLV935x-Q1 系列運算放大器采用標準封裝，額定工作溫度范圍為 -40°C 至 125°C。
器件信息
| 器件型號 | 通道數 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|---|
| TLV9351-Q1 | 單通道 | DBV（SOT-23，5） | 2.9mm x 2.8mm |
| DCK（SC70，5） | 2.0mm x 2.1mm | ||
| TLV9352-Q1 | 雙通道 | D（SOIC，8） | 4.9mm x 6mm |
| PW（TSSOP，8） | 3mm x 6.4mm | ||
| DGK（VSSOP，8） | 3mm x 4.9mm | ||
| TLV9354-Q1 | 四通道 | D（SOIC，14） | 8.65mm x 6mm |
| DYY（SOT-23，14） | 4.2mm x 3.26mm | ||
| PW（TSSOP，14） | 5mm x 6.4mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

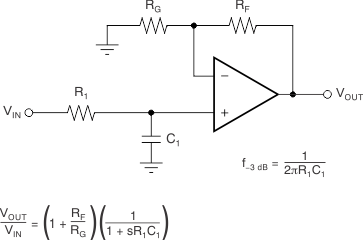

TLV935x-Q1 應用于單極低通濾波器
