ZHCSL92G May 2020 – March 2024 TLV9151-Q1 , TLV9152-Q1 , TLV9154-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
- 5 規格
- 6 詳細說明
- 7 應用和實現
- 8 器件和文檔支持
- 9 修訂歷史記錄
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5.8 典型特性
TA = 25°C，VS = ±8V，VCM = VS / 2，RLOAD = 10kΩ 且連接至 VS / 2 并且 CL = 10pF（除非另有說明）

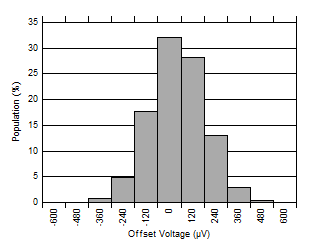

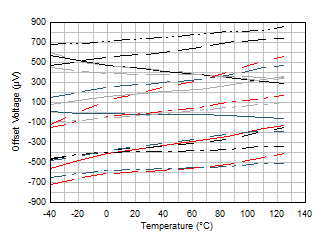

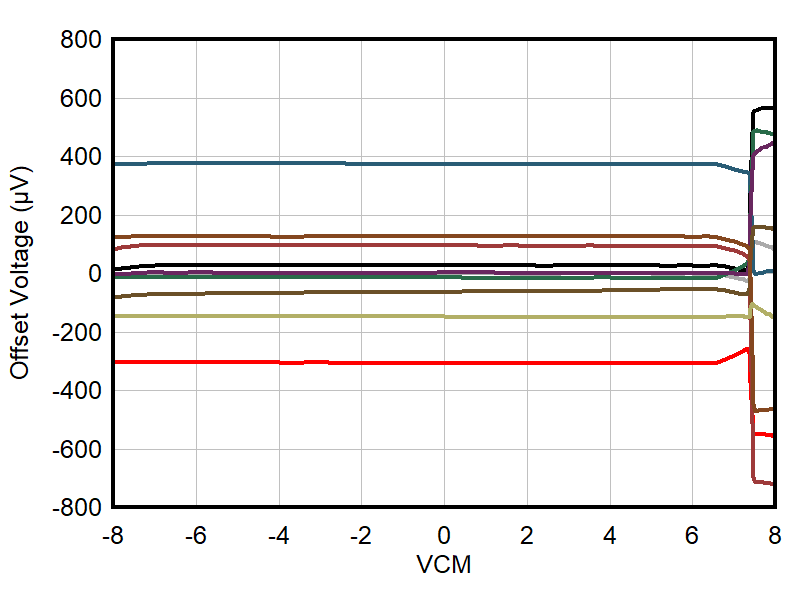

| TA = 25°C 時 15462 個放大器的分配 |
| VCM = V+ |
| TA = 25°C |
| TA = 125°C |
圖 5-11 閉環增益與頻率間的關系
圖 5-13 輸入偏置電流與溫度間的關系
| f = 0Hz |
圖 5-19 0.1Hz 至 10Hz 噪聲
| BW = 80kHz，VOUT = 1VRMS |
| VCM = V– |

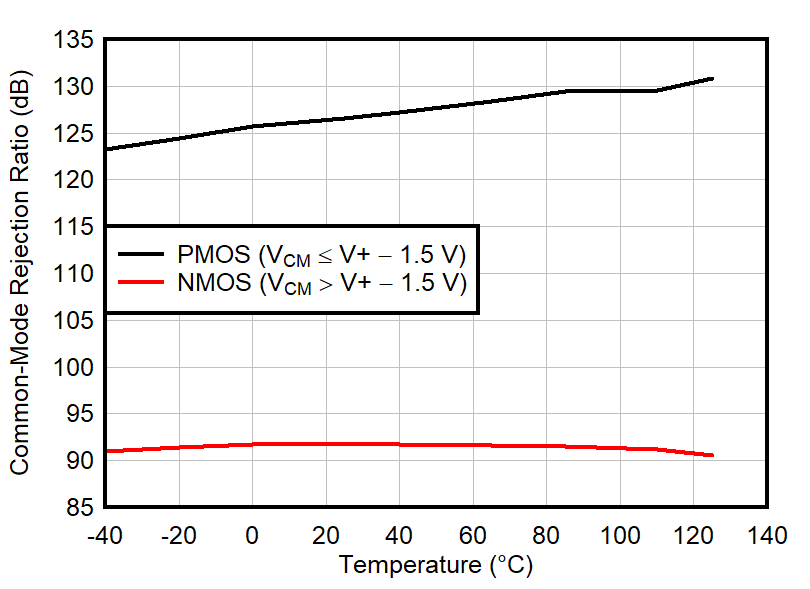

圖 5-25 開環電壓增益與溫度間的關系 (dB)
| G = –1，10mV 輸出階躍 |
| G = -10 |
| CL = 20pF，G = 1，20mV 階躍響應 |
| CL = 20pF，G = 1 |
| CL = 20pF，G = -1 |

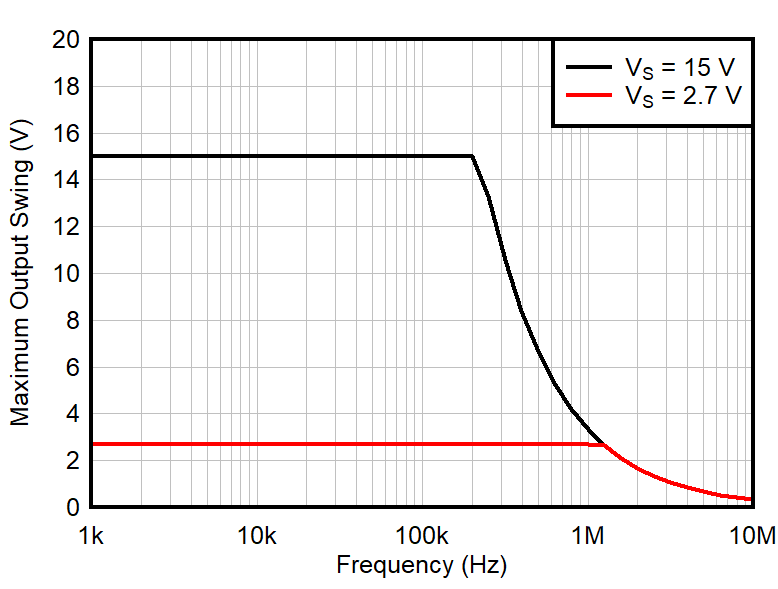

圖 5-39 最大輸出電壓與頻率間的關系

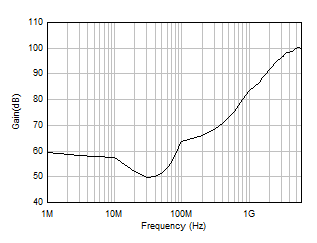

圖 5-41 EMIRR（電磁干擾抑制比）輸入與頻率間的關系

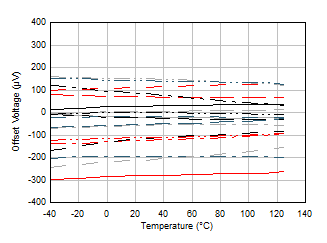

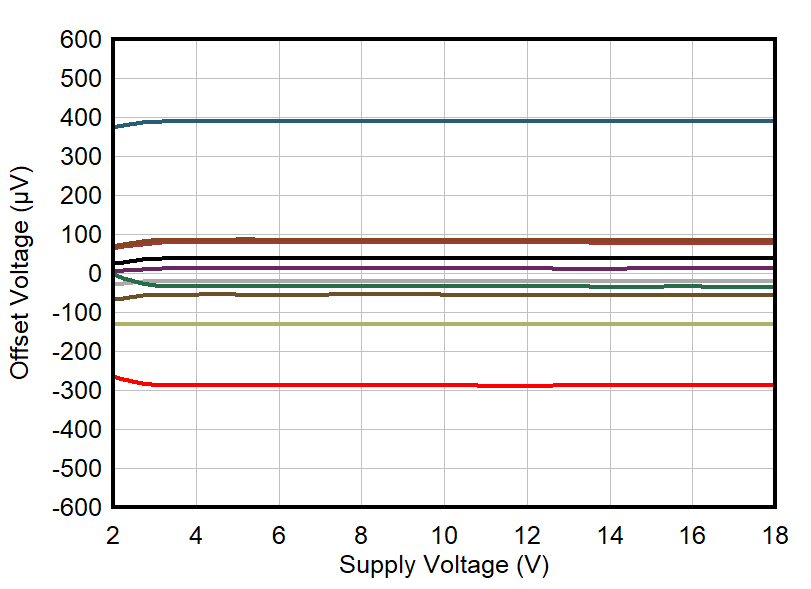

| 60 個放大器的分配 |
| VCM = V– |
| TA = 25°C |
| TA = -40°C |
| CL = 20pF |
圖 5-12 輸入偏置電流與共模電壓間的關系
圖 5-14 輸出電壓擺幅與輸出電流（拉電流）間的關系
| f = 0Hz |
圖 5-20 輸入電壓噪聲頻譜密度與頻率間的關系
| BW = 80kHz，f = 1kHz |

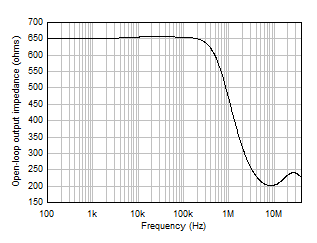

圖 5-26 開環輸出阻抗與頻率間的關系
| G = 1，10mV 輸出階躍 |
| VIN = ±8 V；VS = VOUT = ±8 V |
| G = -10 |
| CL = 20pF，G = -1，20mV 階躍響應 |
| CL = 20pF，G = 1 |
圖 5-40 通道隔離與頻率間的關系
