ZHCSJJ7H april 2019 – june 2023 TLV9061-Q1 , TLV9062-Q1 , TLV9064-Q1

PRODMIX

封裝選項

機械數據 (封裝 | 引腳)

PW|14
- MPDS360A
D|14
- MPDS177H

散熱焊盤機械數據 (封裝 | 引腳)

訂購信息

8.8 典型特性

T_A = 25°C，V_S = 5.5V，R_L = 10kΩ（連接至 V_S/2），V_CM = V_S/2 且 V_OUT = V_S/2（除非另有說明）

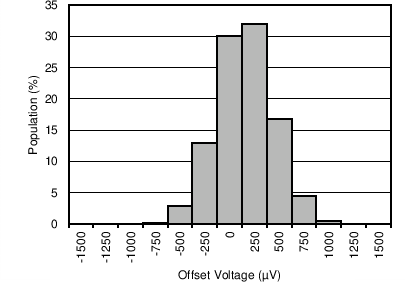

圖 8-1 失調電壓生產分配

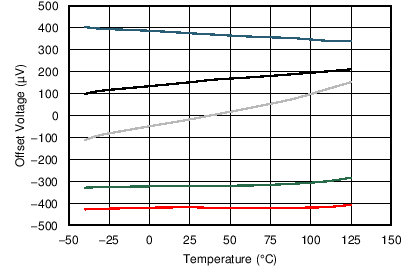

圖 8-3 失調電壓與溫度間的關系

V_S = 1.8V 至 5.5V

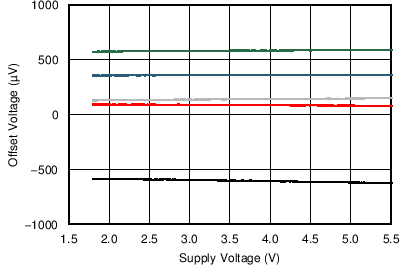

圖 8-5 失調電壓與電源間的關系

R_L = 2kΩ

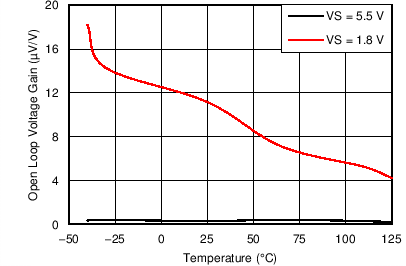

圖 8-7 開環增益與溫度間的關系

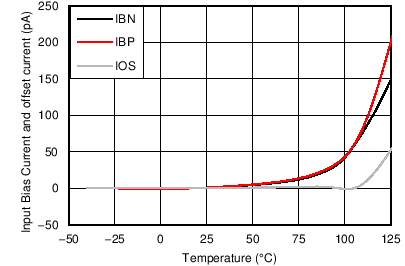

圖 8-9 輸入偏置電流與溫度間的關系

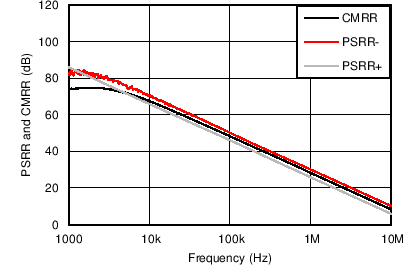

圖 8-11 CMRR 和 PSRR 與頻率間的關系（以輸入為參考）

V_CM = (V–) – 0.1V 至 (V+) – 1.4V
T_A = –40°C 至 125°C	R_L = 10kΩ	V_S = 5.5V

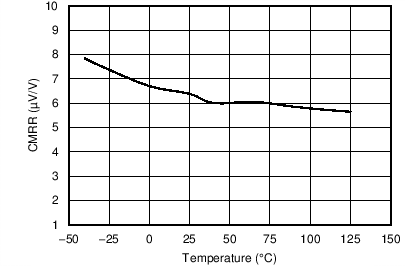

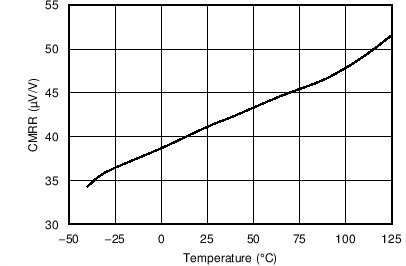

圖 8-13 CMRR 與溫度間的關系

V_S = 1.8V 至 5.5V

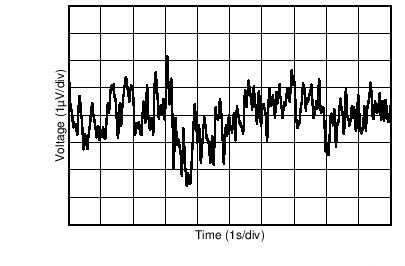

圖 8-15 0.1Hz 至 10Hz 輸入電壓噪聲

V_S = 5.5V	V_CM = 2.5V	R_L = 2kΩ
V_OUT = 0.5V_RMS	BW = 80kHz	G = +1

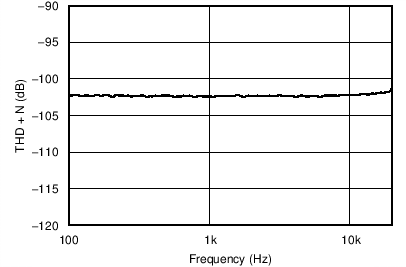

圖 8-17 THD+N 與頻率間的關系

V_S = 5.5V	V_CM = 2.5V	R_L = 2kΩ
G = –1	BW = 80kHz	f = 1kHz

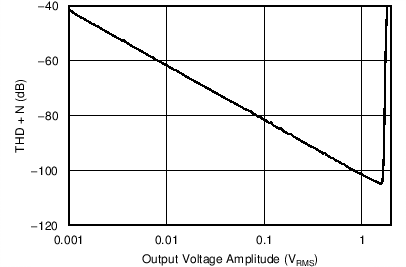

圖 8-19 THD + N 與幅度間的關系

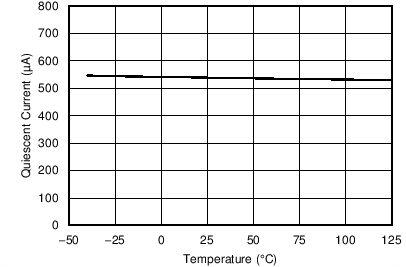

圖 8-21 靜態電流與溫度間的關系

V+ = 2.75V	V– = –2.75V	G = +1V/V
V_OUT 階躍 = 100mV_p-p	R_L = 10kΩ

圖 8-23 小信號過沖與負載電容間的關系

V+ = 2.75V	V– = –2.75V

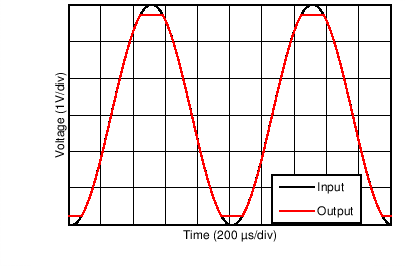

圖 8-25 無相位反轉

V+ = 2.75V	V– = –2.75V	G = 1V/V

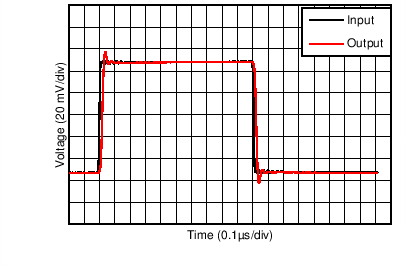

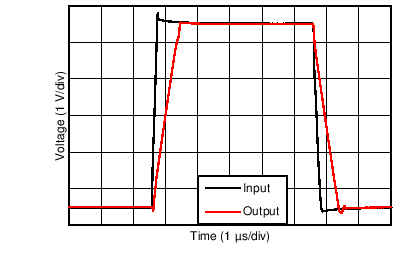

圖 8-27 小信號階躍響應

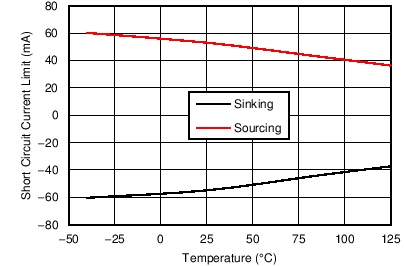

圖 8-29 短路電流與溫度間的關系

P_RF = –10dBm

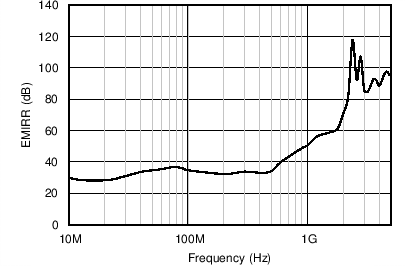

圖 8-31 以同相輸入為基準的電磁干擾抑制比 (EMIRR+) 與頻率間的關系

	V_S = 5.5V

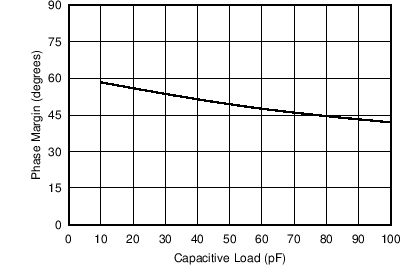

圖 8-33 相位裕度與容性負載間的關系

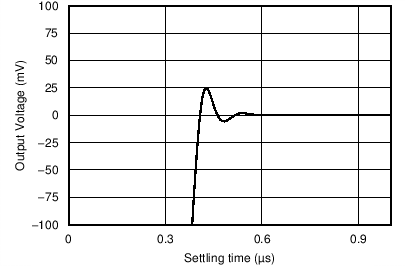

圖 8-35 大信號建立時間（正）

T_A = –40°C 至 125°C

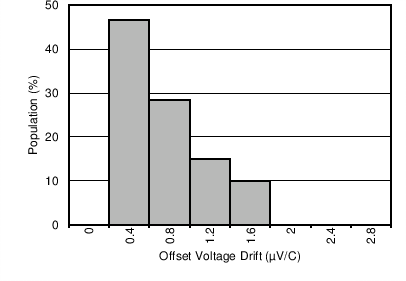

圖 8-2 失調電壓漂移分配

V+ = 2.75V

V– = –2.75V

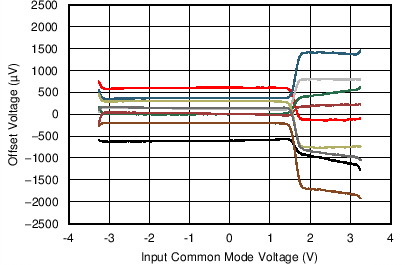

圖 8-4 失調電壓與共模電壓間的關系

	C_L = 10pF

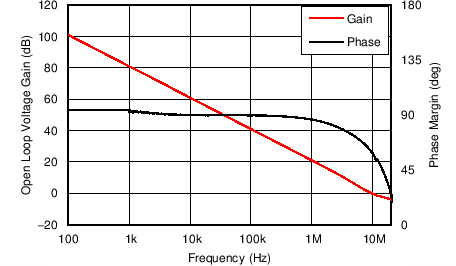

圖 8-6 開環增益和相位與頻率間的關系

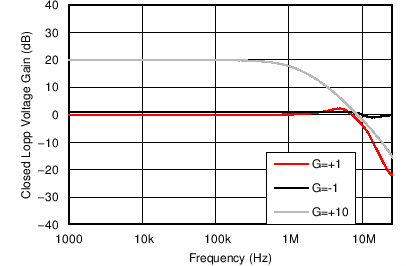

圖 8-8 閉環增益與頻率間的關系

V+ = 2.75V	V– = –2.75V

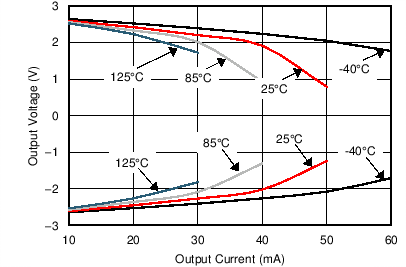

圖 8-10 輸出電壓擺幅與輸出電流間的關系

V_S = 5.5V	V_CM = -0.1 V 至 5.6 V	T_A = –40°C 至 125°C
R_L = 10kΩ

圖 8-12 CMRR 與溫度間的關系

	V_S = 1.8V 至 5.5V

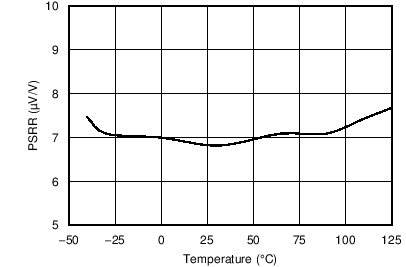

圖 8-14 PSRR 與溫度間的關系

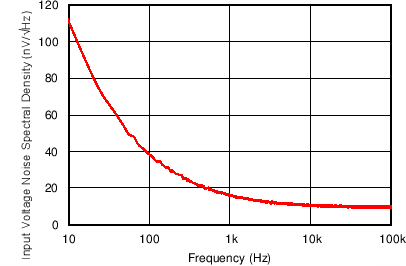

圖 8-16 輸入電壓噪聲頻譜密度與頻率間的關系

V_S = 5.5V	R_L = 2kΩ	G = +1
V_CM = 2.5V	BW = 80kHz	f = 1kHz

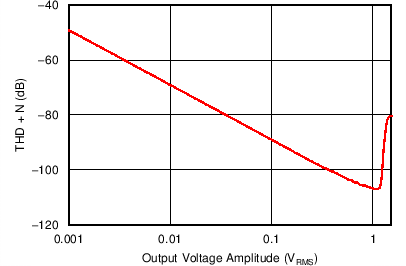

圖 8-18 THD + N 與幅度間的關系

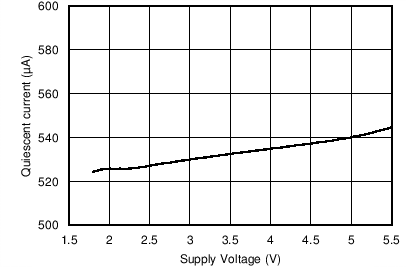

圖 8-20 靜態電流與電源電壓間的關系

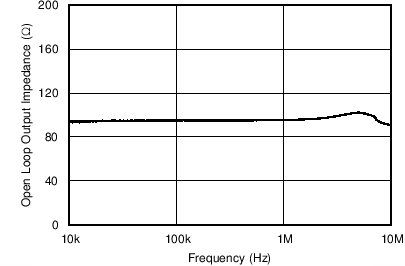

圖 8-22 開環輸出阻抗與頻率間的關系

V+ = 2.75V	V– = –2.75V	G = –1V/V
V_OUT 階躍 = 100mV_p-p	R_L = 10kΩ

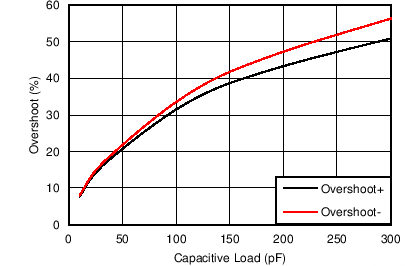

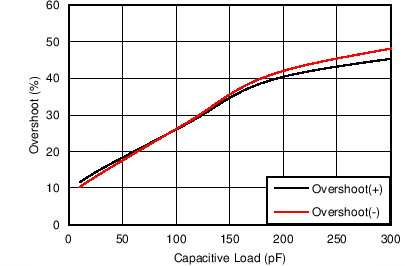

圖 8-24 小信號過沖與負載電容間的關系

V+ = 2.75V	V– = –2.75V	G = –10V/V

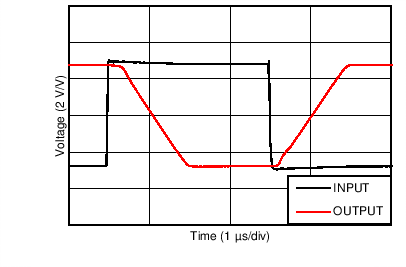

圖 8-26 過載恢復

V+ = 2.75V	V– = –2.75V	C_L = 100pF
G = 1V/V

圖 8-28 大信號階躍響應

R_L = 10k?Ω	C_L = 10pF

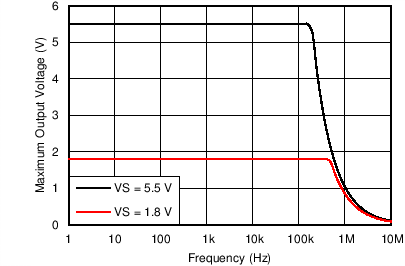

圖 8-30 最大輸出電壓與頻率和電源電壓間的關系

V+ = 2.75V	V– = –2.75V

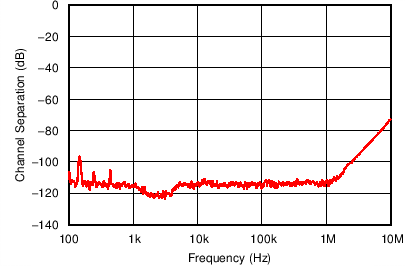

圖 8-32 通道隔離與頻率間的關系

	V_S = 5.5V

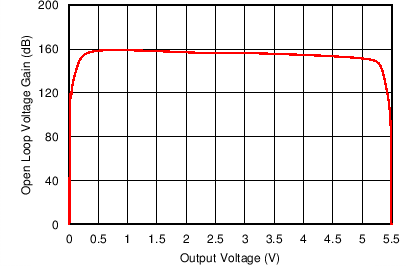

圖 8-34 開環電壓增益與輸出電壓間的關系

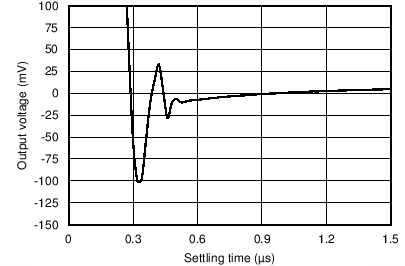

圖 8-36 大信號建立時間（負）
