ZHCSI62J August 2018 – February 2024 TLV9051 , TLV9052 , TLV9054
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Device Comparison Table
- 5 Pin Configuration and Functions
-
6 Specifications
- 6.1 Absolute Maximum Ratings
- 6.2 ESD Ratings
- 6.3 Recommended Operating Conditions
- 6.4 Thermal Information for Single Channel
- 6.5 Thermal Information for Dual Channel
- 6.6 Thermal Information for Quad Channel
- 6.7 Electrical Characteristics: VS (Total Supply Voltage) = (V+) – (V–) = 1.8 V to 5.5 V
- 6.8 Typical Characteristics
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- D|8
- DSG|8
- DGS|10
- PW|8
- RUG|10
- DGK|8
- DDF|8
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
3 說明
TLV9051、TLV9052 和 TLV9054 器件分別為單通道、雙通道和四通道的運算放大器。這些器件可在 1.8V 至 6.0V 的低電壓下運行。輸入和輸出可以在非常高的壓擺率下軌到軌運行。這些器件非常適合需要低工作電壓、高壓擺率和低靜態電流的成本受限應用。TLV905x 系列的容性負載驅動器具有 150pF 的電容，而電阻式開環輸出阻抗使其能夠在更高的容性負載下更輕松地實現穩定。
TLV905xS 器件具有關斷模式，允許放大器切換至典型電流消耗低于 1μA 的待機模式。
TLV905x 系列易于使用，因為它具有穩定的單位增益，集成了 RFI 和 EMI 濾波器，且不會在過驅動情況下出現相位反轉。
器件信息
| 器件型號(1) | 通道數 | 封裝(2) | 封裝尺寸(4) |
|---|---|---|---|
| TLV9051 | 單通道 | DBV（SOT-23，5） | 2.9mm × 2.8mm |
| DCK（SC70，5） | 2mm × 2.1mm | ||
| DRL（SOT553，5）(3) | 1.6mm × 1.6mm | ||
| DPW（X2SON，5） | 0.8mm × 0.8mm | ||
| TLV9051S | 單通道，關斷 | DBV（SOT-23，6） | 2.9mm × 2.8mm |
| TLV9052 | 雙通道 | D（SOIC，8） | 4.9mm × 6mm |
| PW（TSSOP，8） | 3.mm × 6.4mm | ||
| DGK（VSSOP，8） | 3mm × 4.9mm | ||
| DDF（SOT-23，8） | 2.9mm × 2.8mm | ||
| DSG（WSON，8） | 2mm × 2mm | ||
| TLV9052S | 雙通道，關斷 | DGS（VSSOP，10） | 3mm × 4.9mm |
| RUG（X2QFN，10） | 1.5mm × 2mm | ||
| TLV9054 | 四通道 | D（SOIC，14） | 8.65mm × 6mm |
| PW（TSSOP，14） | 5mm × 6.4mm | ||
| RUC（WQFN，14） | 2mm × 2mm | ||
| RTE（WQFN，16） | 3mm × 3mm | ||
| TLV9054S | 四通道，關斷 | RTE（WQFN，16） | 3mm × 3mm |
(1) 請參閱器件比較
(2) 有關更多信息，請參閱節 11
(3) 封裝僅為預發布狀態。
(4) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

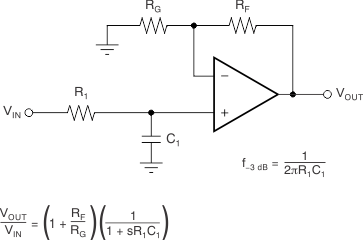

單極低通濾波器
壓擺率與負載電容間的關系
