ZHCSJN6F May 2019 – April 2025 TLV9001-Q1 , TLV9002-Q1 , TLV9004-Q1
PRODMIX
3 說明
TLV900x-Q1 系列包括單通道 (TLV9001-Q1)、雙通道 (TLV9002-Q1) 和四通道 (TLV9004-Q1) 低壓（1.8V 至 5.5V）運算放大器，具有軌至軌輸入和輸出擺幅功能。這些運算放大器為空間受限、需要低壓運行和高容性負載驅動的汽車應用（例如信息娛樂系統和照明）提供了一種具有成本效益的選項。TLV900x-Q1 系列的容性負載驅動器具有 500pF 的電容，而電阻式開環輸出阻抗使其能夠在更高的容性負載下更輕松地實現穩定。這些運算放大器專為低工作電壓（1.8V 至 5.5V）而設計，性能規格類似于 TLV600x-Q1 器件。
TLV900x-Q1 系列的穩健設計可簡化電路設計。這些運算放大器具有單位增益穩定性，集成了 RFI 和 EMI 抑制濾波器，并且在過驅情況下不會出現相位反轉。
封裝信息(2)
| 器件型號 (1) | 封裝 | 本體尺寸（標稱值） |
|---|---|---|
| TLV9001-Q1 | DBV（SOT-23，5） | 1.60mm × 2.90mm |
| DCK（SC70，5） | 1.25mm × 2.00mm | |
| TLV9002-Q1 | D（SOIC，8） | 3.91mm × 4.90mm |
| PW（TSSOP，8） | 3.00mm × 4.40mm | |
| DGK（VSSOP，8） | 3.00mm × 3.00mm | |
| TLV9004-Q1 | DYY（SOT-23，14） | 4.20mm × 1.90mm |
| D（SOIC，14） | 8.65mm × 3.91mm | |
| PW（TSSOP，14） | 4.40mm × 5.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 請參閱器件比較表。

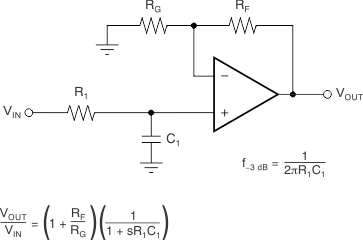

單極低通濾波器
