3 說明
TLV8x3 系列監控電路主要為數字信號處理器 (DSP) 以及基于處理器的系統提供電路初始化和時序監控。
TLV803、TLV853 和 TLV863 在功能上是等效的。TLV853 和 TLV863 分別提供了與 TLV803 不同的替代引腳分配。新款 TLV803E 器件是所有這 3 種器件的引腳對引腳替代品。
上電期間，RESET 會在電源電壓 (VDD) 超出 1.1V 時置為有效。因此只要滿足以下條件，監控電路就會監視 VDD 并將 RESET 保持為有效狀態：VDD 保持在閾值電壓 VIT 以下。內部定時器將使輸出延遲恢復至待機狀態（高電平），以確保系統正常復位。延遲時間 (td(typ) = 200ms) 從 VDD 超過閾值電壓 VIT 后開始。當電源電壓降至閾值電壓 VIT 以下時，輸出再次變為激活狀態（低電平）。該系列中的所有器件均具有一個通過內部分壓器設定的固定感測閾值電壓 (VIT)。
該產品系列專為 2.5V、3V、 3.3 以及 5V 電源電壓而設計。這些器件采用 3 引腳小外形尺寸晶體管 (SOT)-23 封裝。TLV803 器件的額定工作溫度范圍為 -40°C 至 +125°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TLV8x3 | SOT-23 (3) | 2.92mm × 1.30mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的封裝選項附錄。

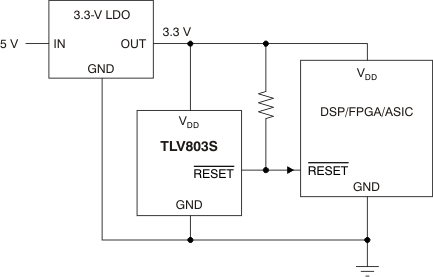

典型應用
