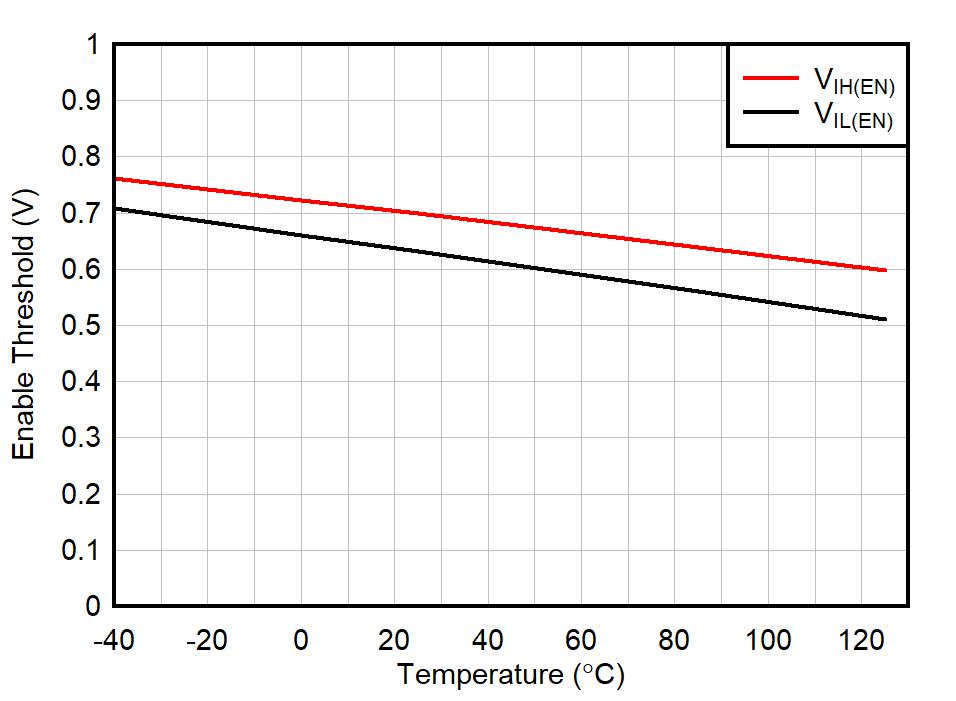

5.7 典型特性
在工作溫度 TJ = 25°C、VIN = VOUT(NOM) + 0.5V、IOUT = 1mA、VEN = VIN 且 CIN = COUT = 1μF 條件下（除非另有說明）

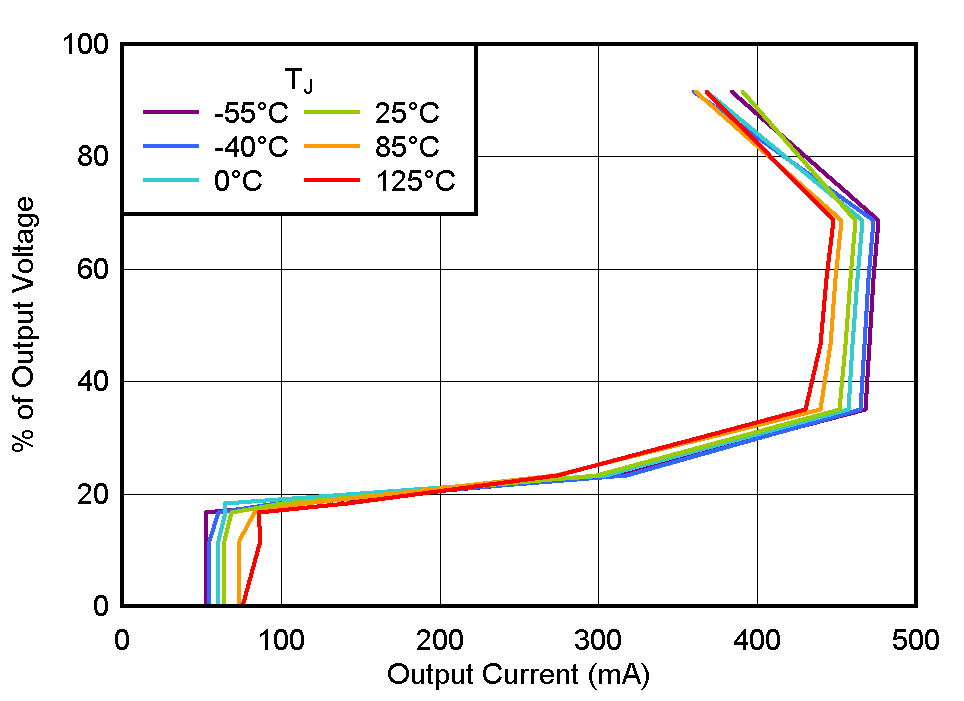

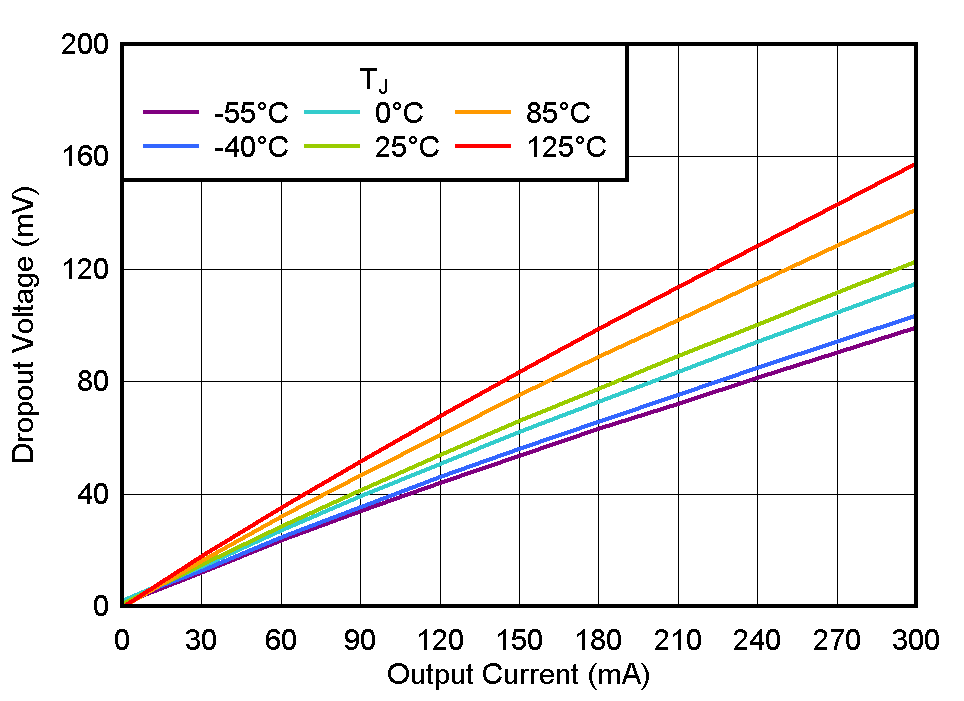

| VOUT = 3.3V，測試條件：VIN = VOUT(NOM) |

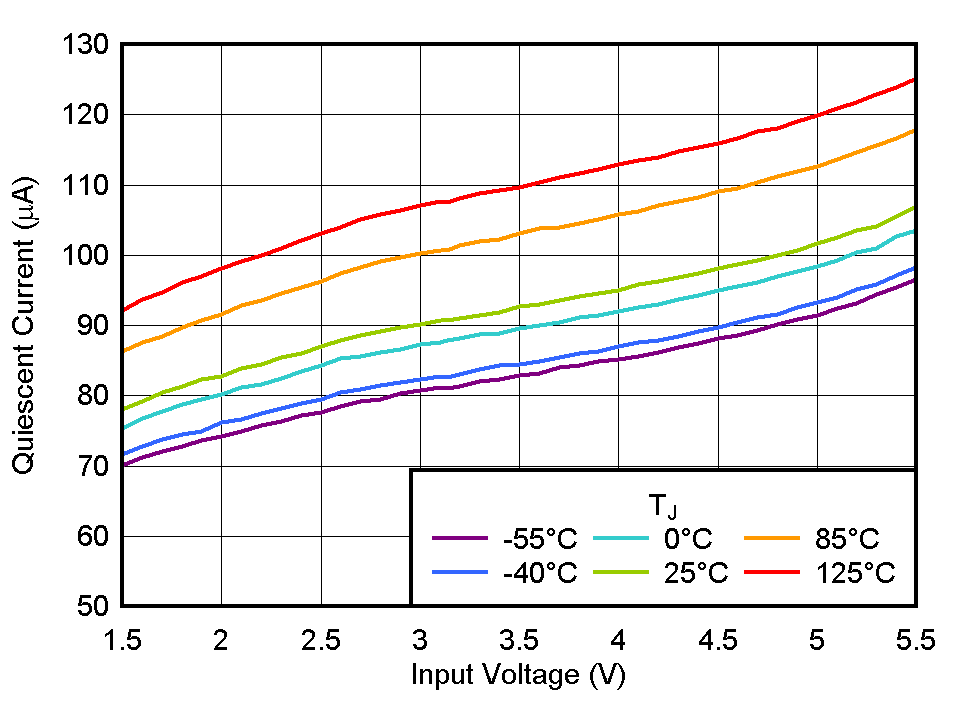

| VEN = 0V，CIN = 0μF |

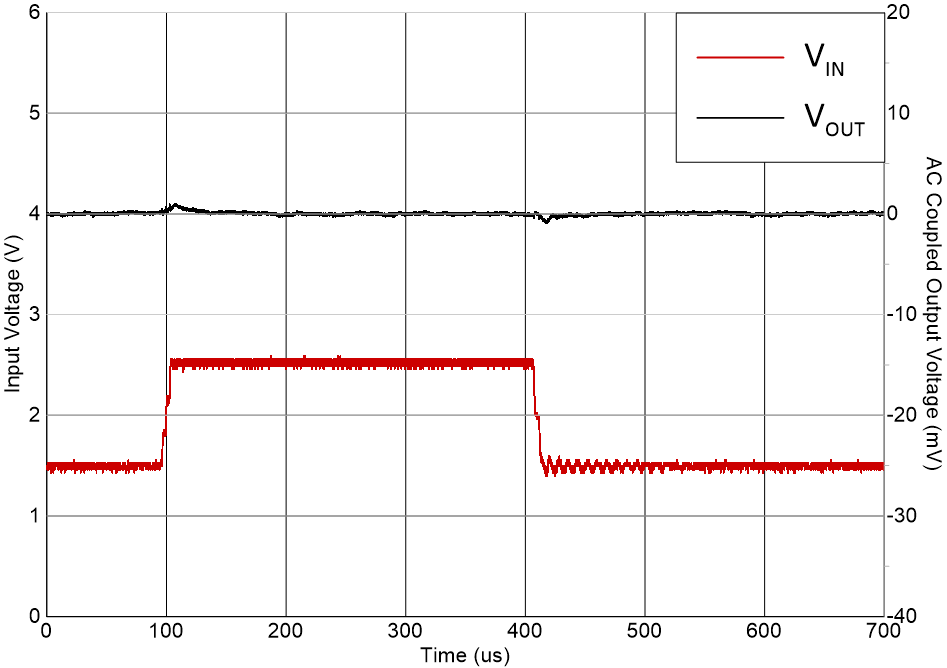

| VIN = VOUT(nom) + 1.0V，IOUT = 0mA 至 300mA， tRISING = 10μs |

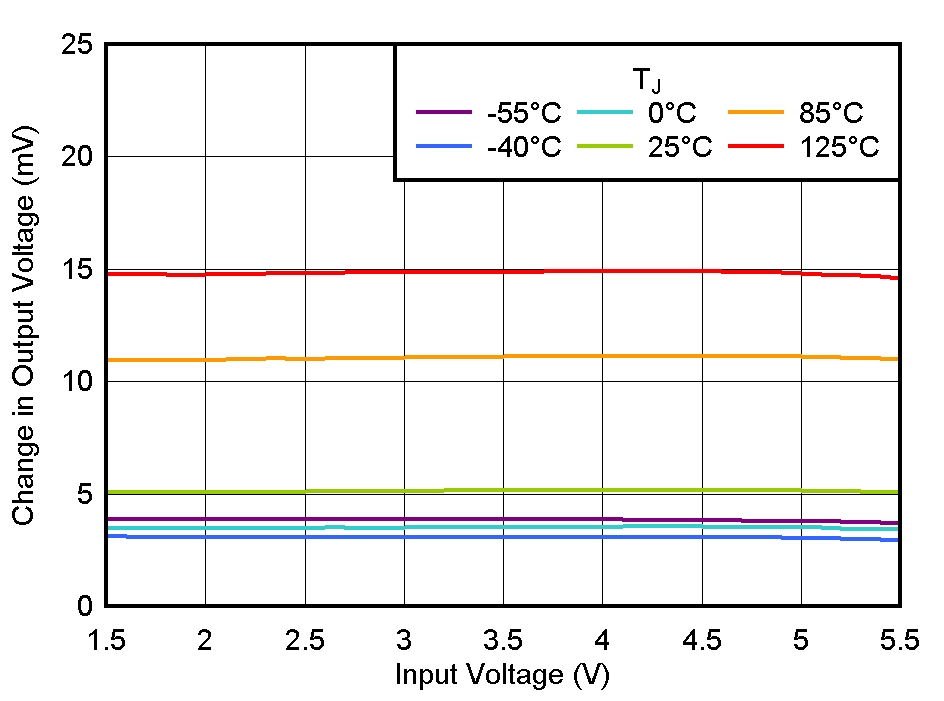

| VIN = VOUT + 0.3V 至 VOUT +1.3V |

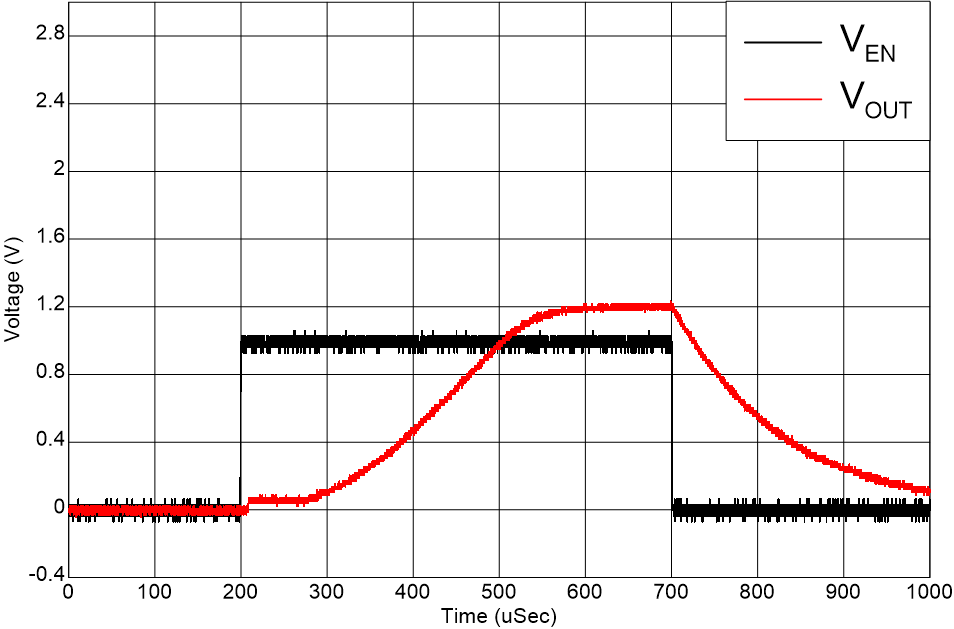

| VOUT = 1.2V，測試條件：VIN = 1.4V |
| VEN = 0V，CIN = 0μF |
| VIN = VOUT(nom) + 1.0V，IOUT = 300mA 至 0mA， tFALLING = 10μs |

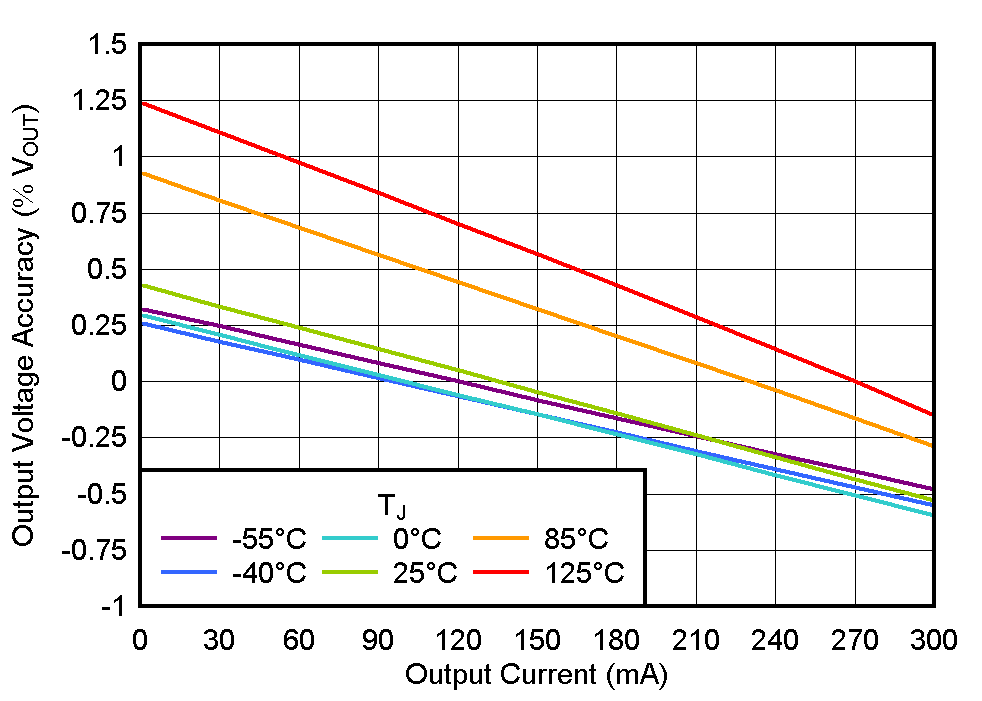

| VIN = VOUT(nom) + 1.0V |

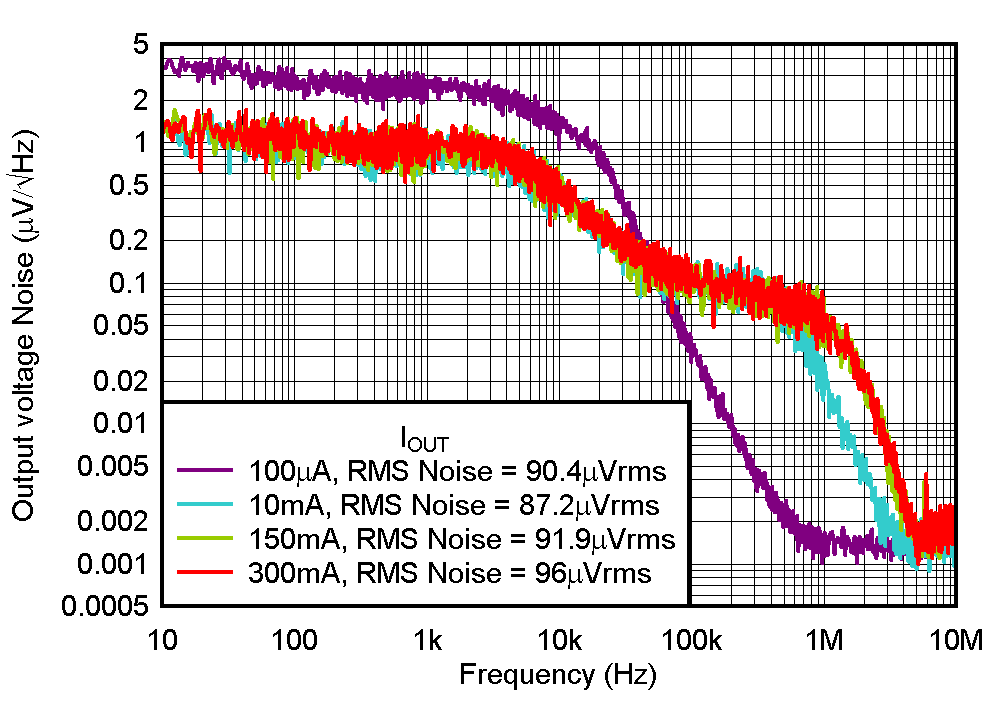

| VOUT = 1.2V，RMS 噪聲 BW = 10Hz 至 100kHz |
