6.3.4 電流限值
該器件具有內部電流限制電路，可在瞬態高負載電流故障或短路事件期間保護穩壓器。電流限制是磚墻方案。在高負載電流故障中，磚墻方案將輸出電流限制為電流限值 (ICL)。電氣特性 表中列出了 ICL。
當器件處于限流狀態時，不會調節輸出電壓。當發生電流限制事件時，由于功率耗散增加，器件開始發熱。當器件處于磚墻式電流限制時，導通晶體管會耗散功率 [(VIN – VOUT) × ICL]。更多有關電流限制的信息，請參閱了解限制 應用手冊。

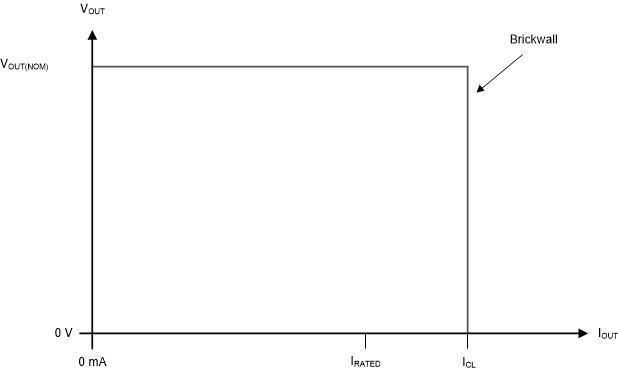

圖 6-3 顯示了電流限制圖。
圖 6-3 電流限值
