8.1.2.1 具有遲滯功能的反相比較器
具有遲滯功能的反相比較器需要一個以比較器電源電壓 (VCC) 為基準的三電阻器網絡，如圖 8-4 所示。當反向輸入端的 VIN 小于 VA 時，輸出電壓為高電平（為簡單起見，假設 VO 切換至與 VCC 一樣高）。三電阻器網絡可以表示為 R1 || R3 與 R2 串聯。較低的輸入跳變電壓 (VA1) 由方程式 1 定義。
方程式 1.
當 VIN 大于 [VA × (VIN > VA)] 時，輸出電壓較低，非常接近于地。在這種情況下，三電阻器網絡可以表示為 R2 || R3 與 R1 串聯。上跳變電壓 (VA2) 由方程式 2 定義。
方程式 2.
方程式 3 定義了由該網絡提供的總遲滯。
方程式 3.

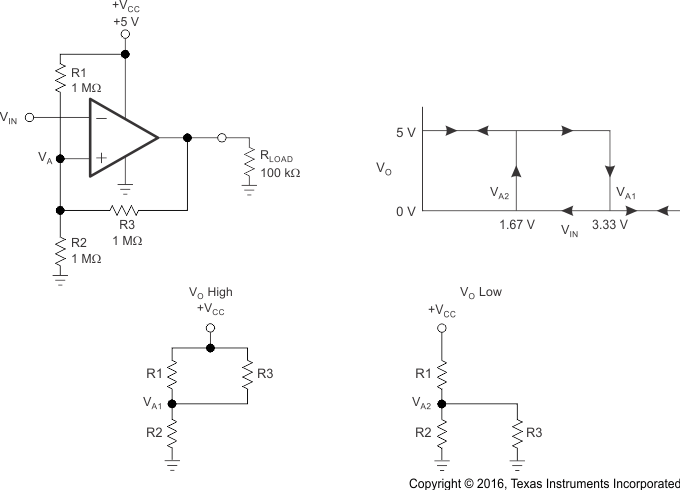

圖 8-4 采用反相配置且具有遲滯功能的 TLV3201
