8.3.2 張弛振蕩器
如下方所示，TLV3012-Q1 器件可配置為張弛振蕩器，以提供簡單且經濟的時鐘輸出。電容器的充電速率為 T = 0.69RC，放電速率為 0.69RC。因此，周期為 T = 1.38RC。R1 的值與 R2 不同。

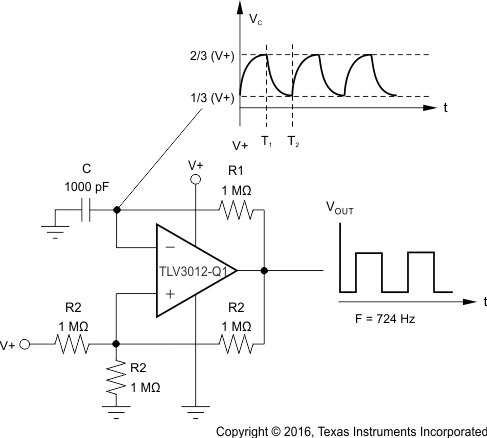

圖 8-6 TLV3012-Q1 配置為張弛振蕩器
