5.8 典型特性
高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內
表 5-1 圖形表
| 圖表 | |||
|---|---|---|---|

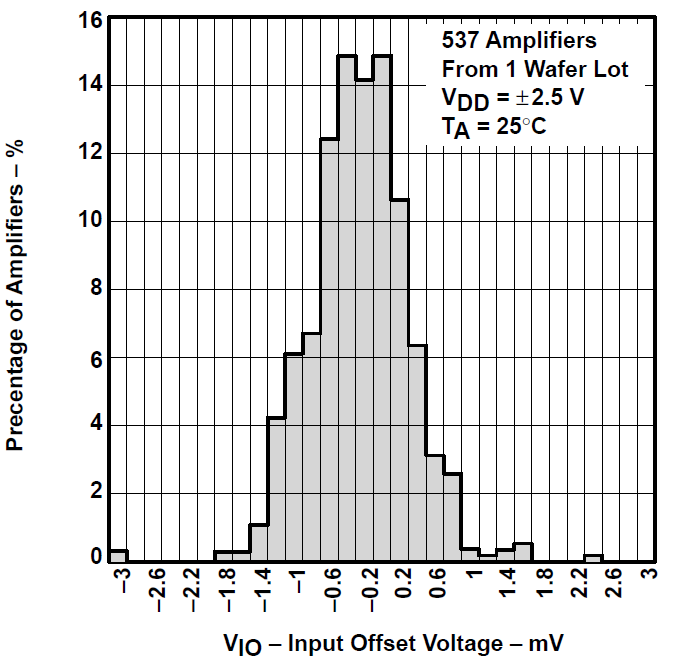

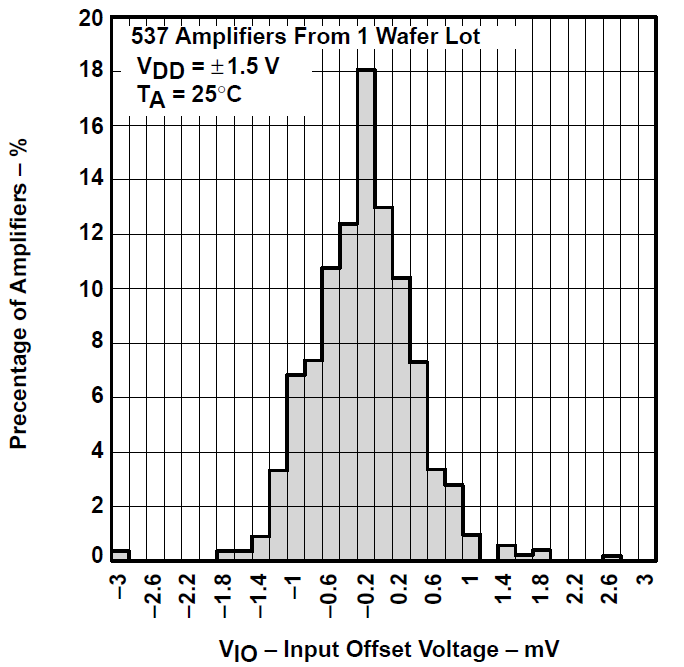

| VIO | 輸入失調電壓 | 經銷商 | 1、2 |

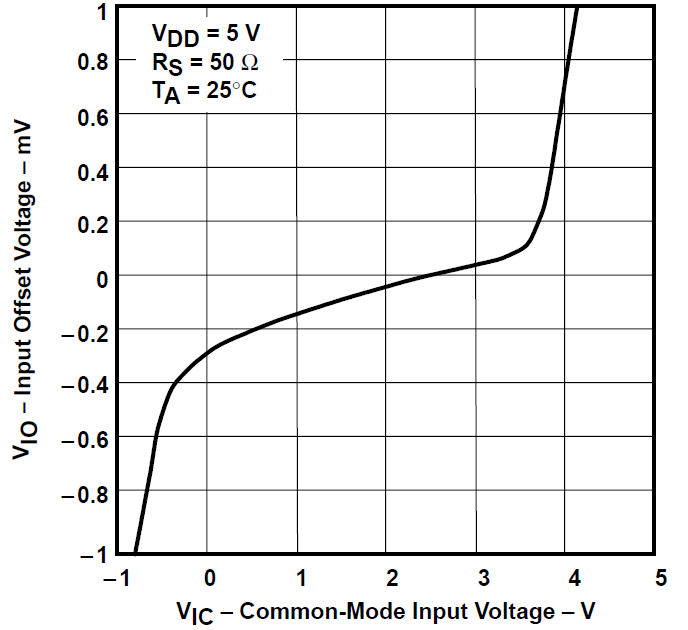

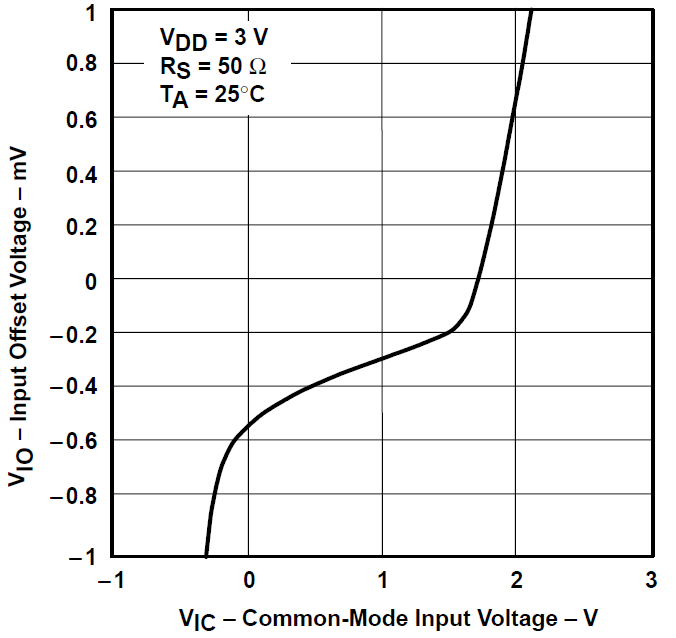

| 與共模輸入電壓間的關系 | 3、4 | ||

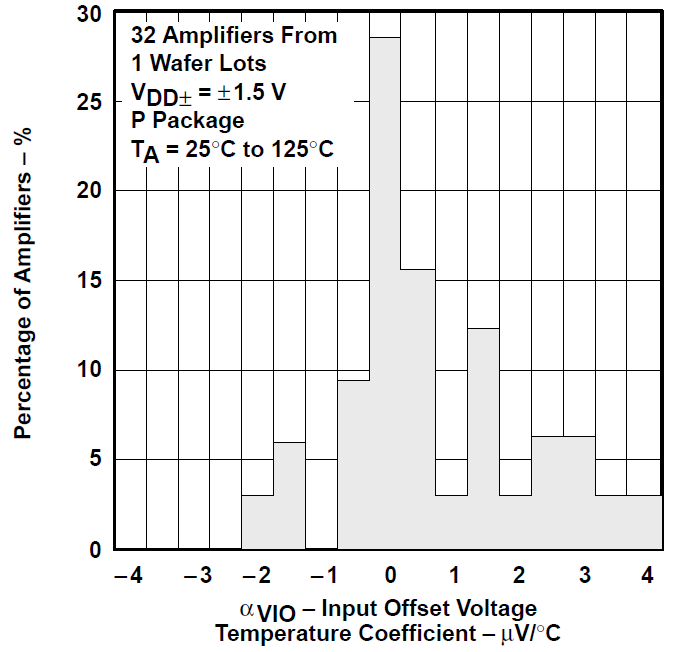

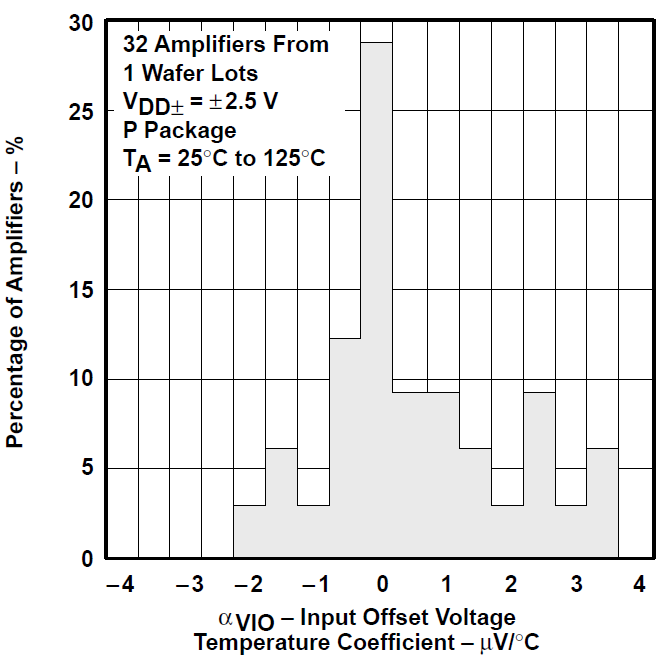

| aVIO | 輸入失調電壓溫度系數 | 經銷商 | 5、6 |

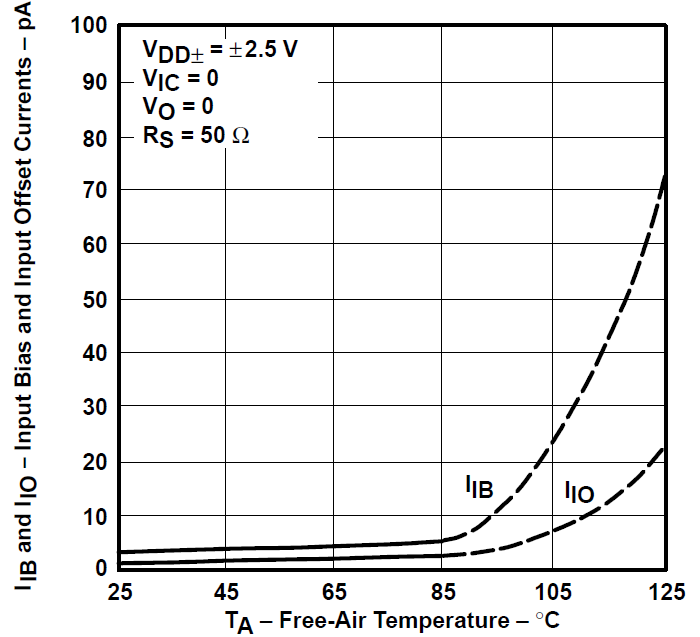

| IIB/IIO | 輸入偏置電流和輸入失調電流 | 與自然通風溫度間的關系 | 7 |

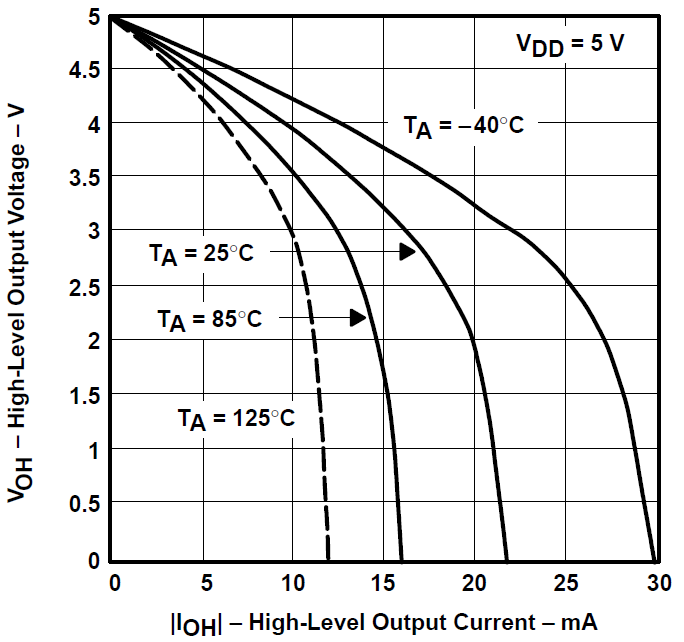

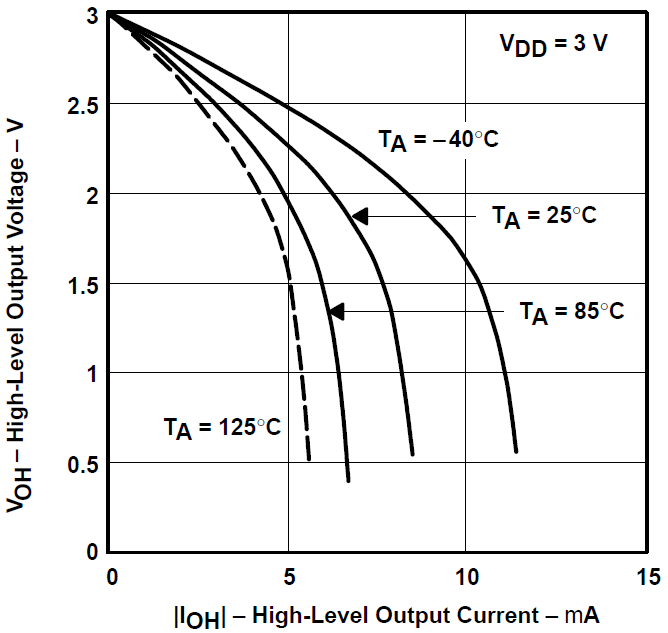

| VOH | 高電平輸出電壓 | 與高電平輸出電流間的關系 | 8、10 |

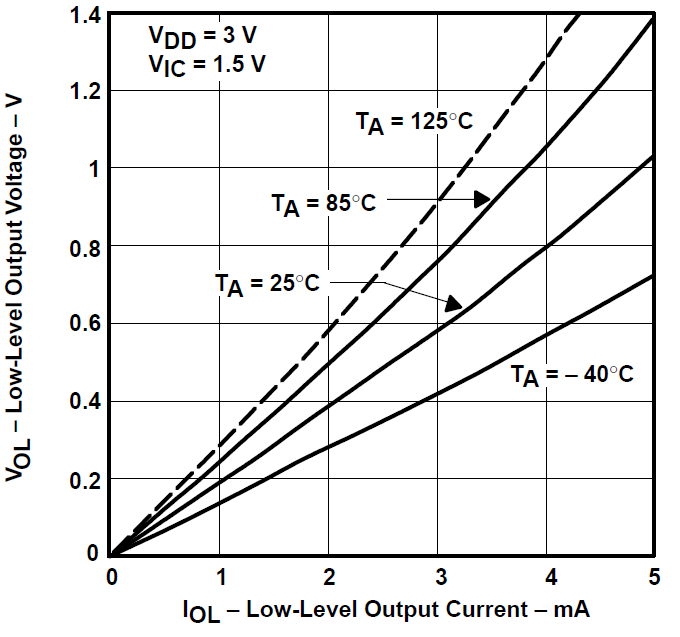

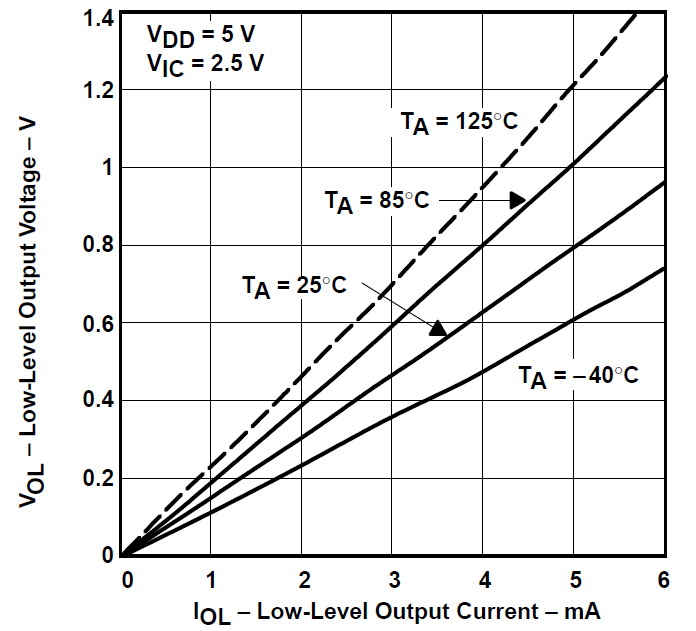

| VOL | 低電平輸出電壓 | 與低電平輸出電流間的關系 | 9、11 |

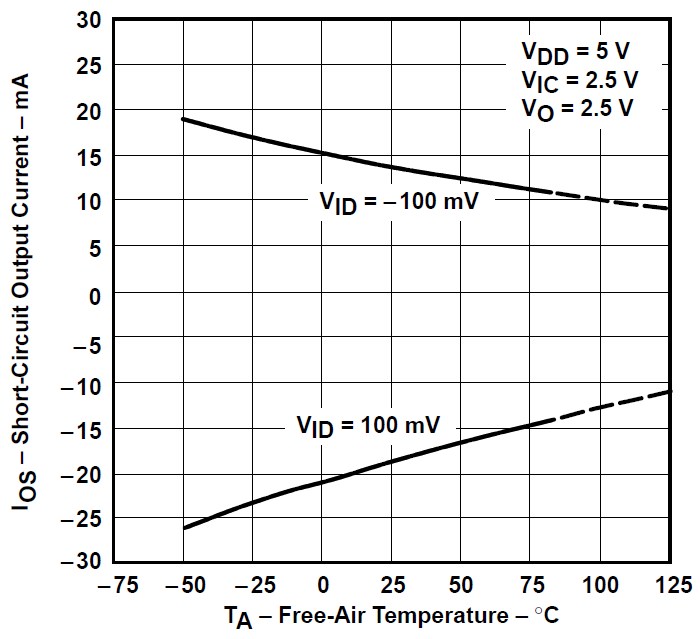

| IOS | 短路輸出電流 | 與自然通風溫度間的關系 | 12 |

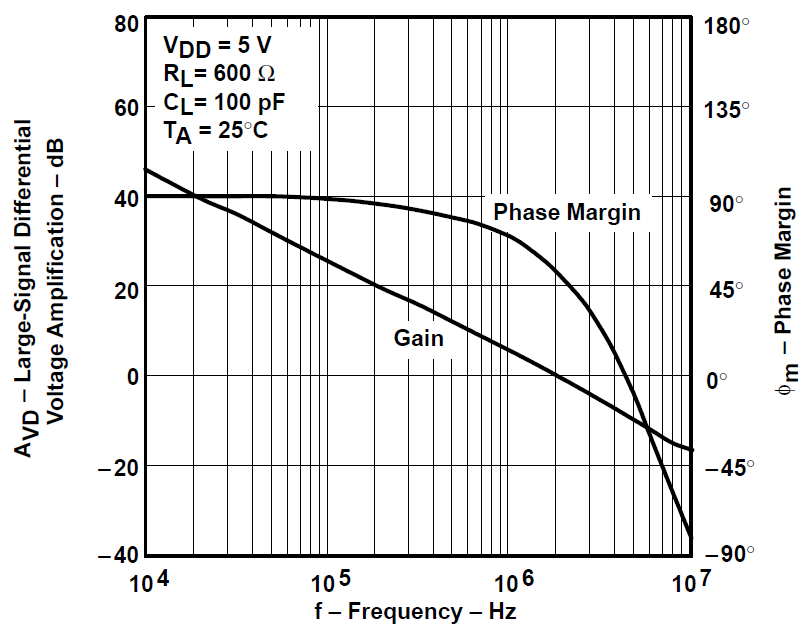

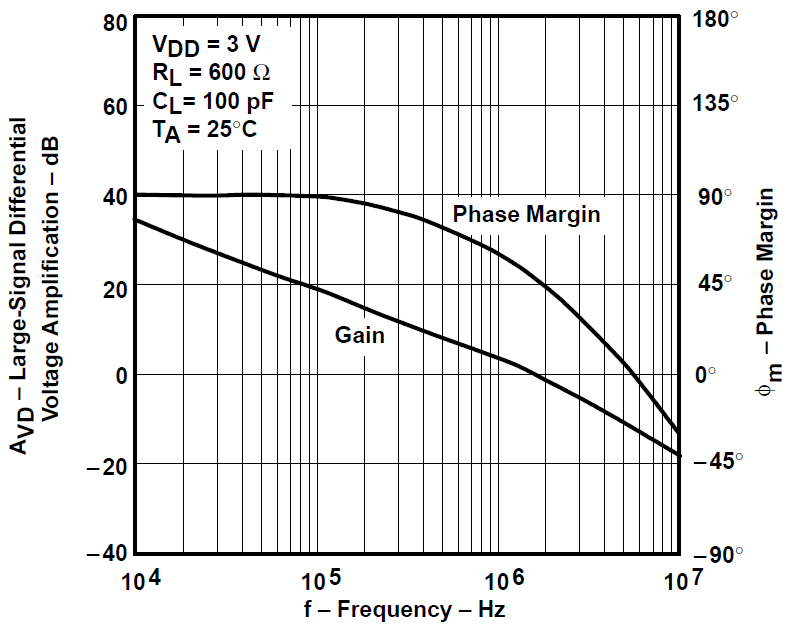

| AVD | 大信號差分電壓放大 | 與頻率間的關系 | 13、14 |

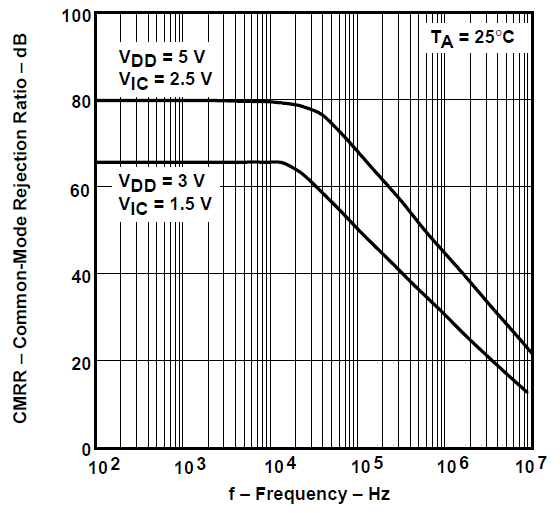

| CMRR | 共模抑制比 | 與頻率間的關系 | 15 |

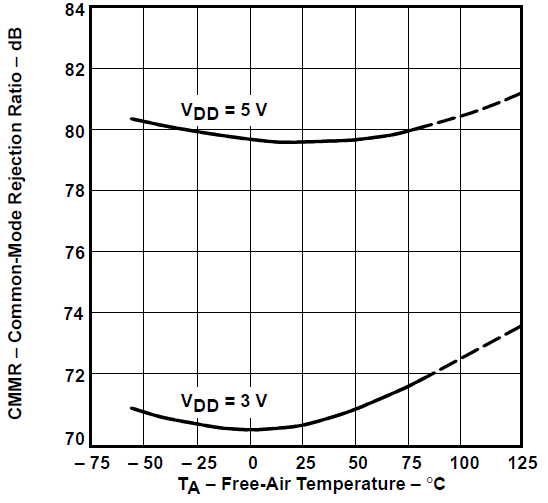

| 與自然通風溫度間的關系 | 16 | ||

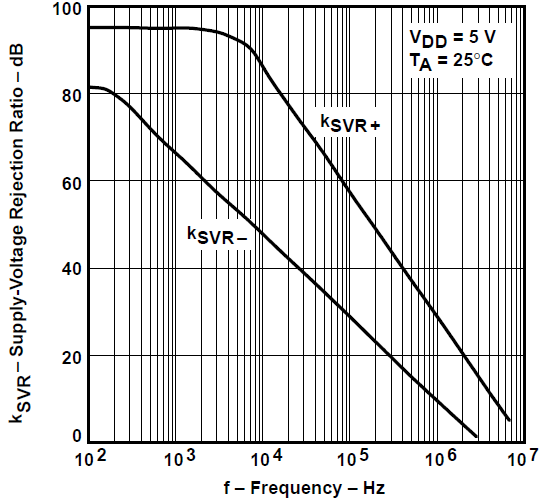

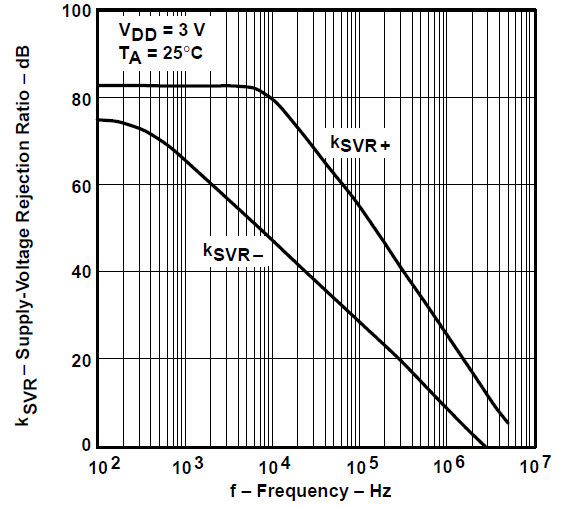

| kSVR | 電源電壓抑制比 | 與頻率間的關系 | 17、18 |

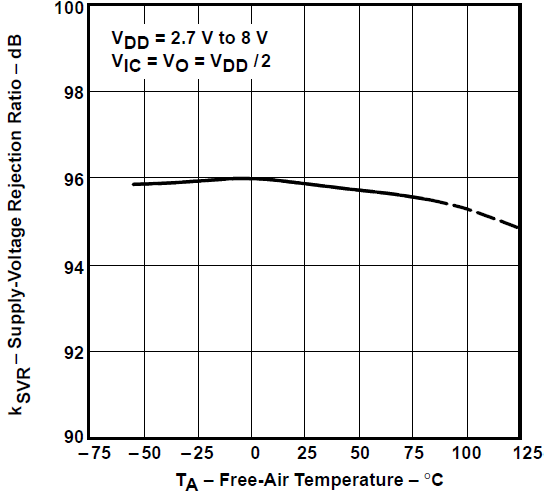

| 與自然通風溫度間的關系 | 19 | ||

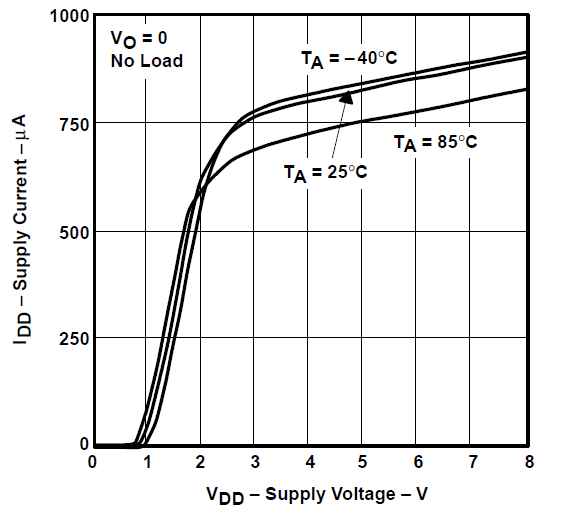

| IDD | 電源電流 | 與電源電壓之間的關系 | 20 |

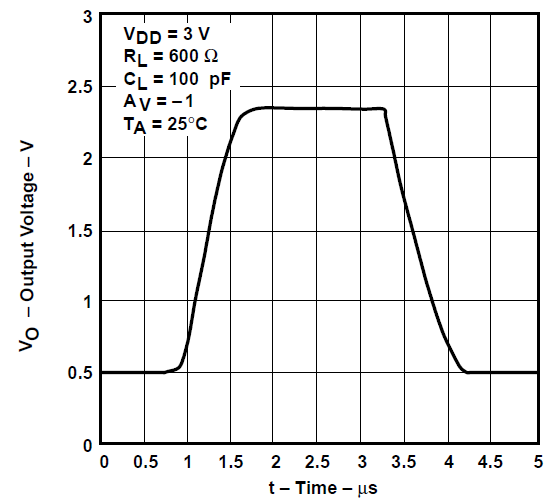

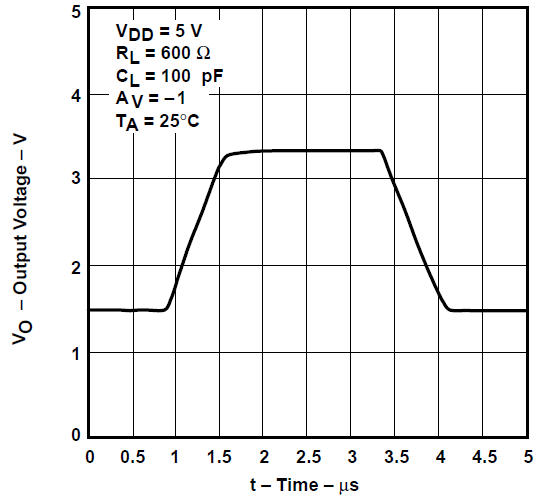

| VO | 反相大信號脈沖響應 | 21、22 | |

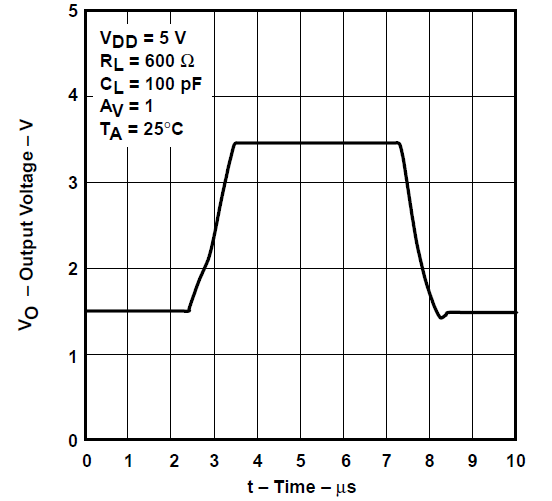

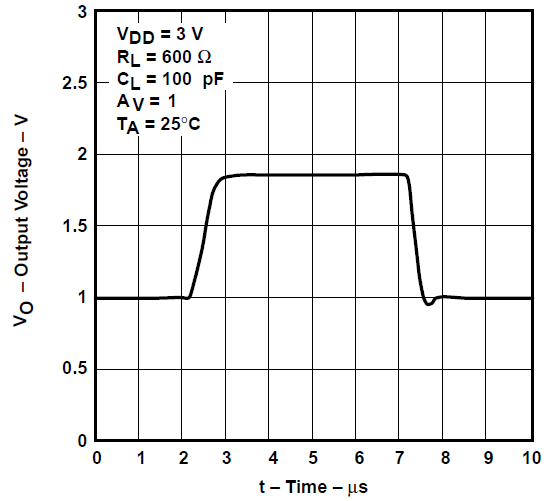

| VO | 電壓輸出器大信號脈沖響應 | 23、24 | |

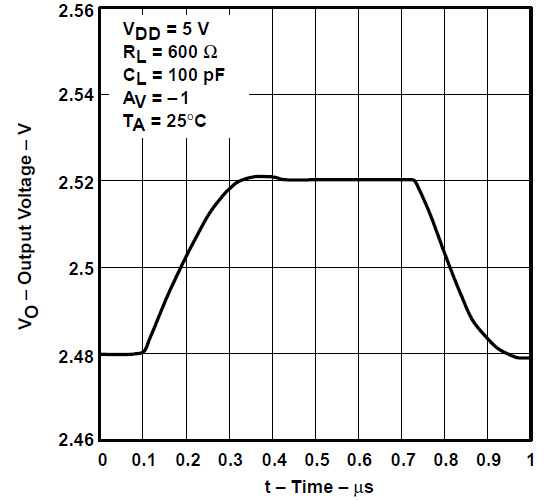

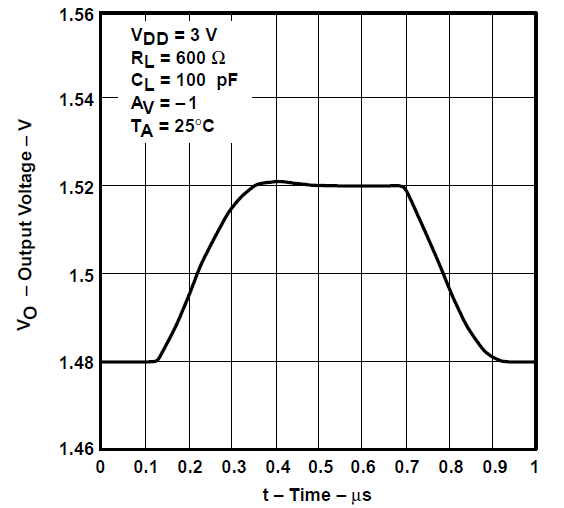

| VO | 反相小信號脈沖響應 | 25、26 | |

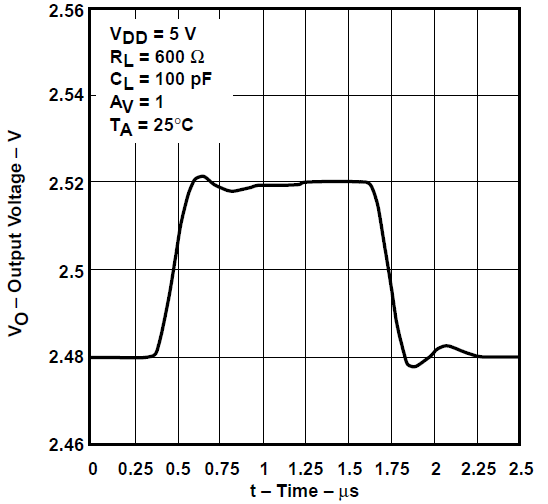

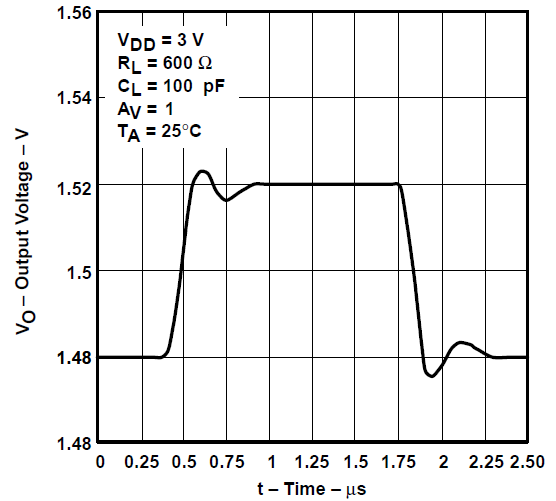

| VO | 電壓輸出器小信號脈沖響應 | 27、28 | |

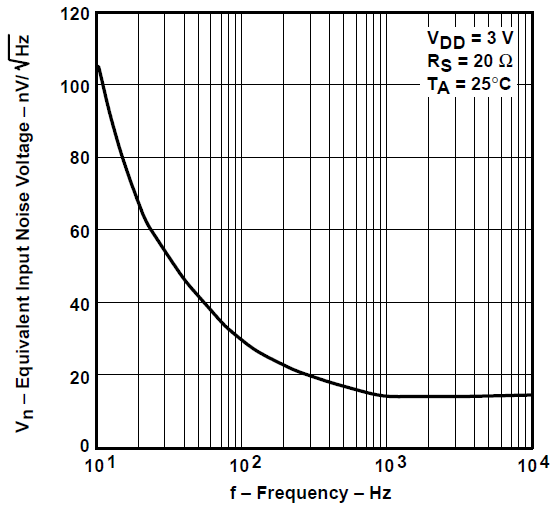

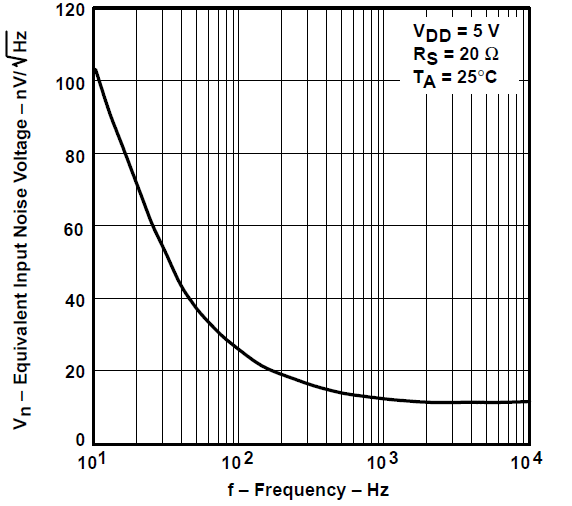

| Vn | 等效輸入噪聲電壓 | 與頻率間的關系 | 29、30 |
| 噪聲電壓（以輸入為基準） | 在 10 秒周期內 | 31 | |

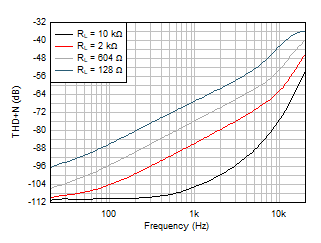

| THD + N | 總諧波失真 + 噪聲 | 與頻率間的關系 | 32 |
| φm | 相位裕度 | 與負載電容間的關系 | 33 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 1.5V 為基準 |
| VDD = 3V 時，負載以 1.5V 為基準， | ||
| VDD = 5V 時，負載以 2.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 1.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| VDD = 3V 時，負載以 1.5V 為基準， | ||
| VDD = 5V 時，負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| 負載以 2.5V 為基準 |
| VO = 1VRMS |
