ZHCSYI8B August 1997 – July 2025 TLV2731
PRODUCTION DATA
6.1.1 驅動大容性負載
TLV2731 提供了電阻輸出級，能夠驅動容性負載。利用隔離電阻器，該器件可輕松配置為驅動大容性負載。增加增益可增強放大器驅動更大容性負載的能力；請參閱使用 TLV2731 擴展容性負載驅動 和圖 6-2。當確定放大器在運行中能否保持穩定時，需要考慮特定運算放大器電路配置、布局、增益和輸出負載等因素。

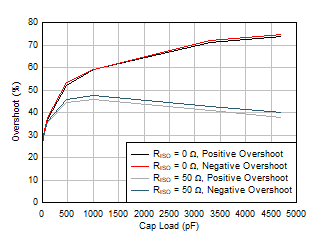

圖 6-1 小信號過沖與容性負載間的關系（10mV 輸出階躍，G = 1）

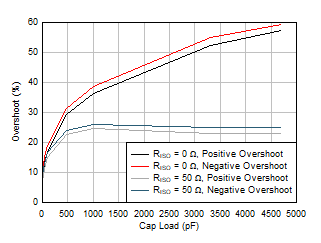

圖 6-2 小信號過沖與容性負載間的關系（10mV 輸出階躍，G = -1）為了在單位增益配置中獲得額外的驅動能力，通過在輸出中串聯一個小電阻器 RISO 來提高容性負載驅動能力；請參閱使用 TLV2731 擴展容性負載驅動。此電阻器可顯著減少振鈴，并保持純容性負載的直流性能。但是，如果電阻負載與容性負載并聯，則會產生一個電壓分壓器，因而在輸出端引入增益誤差并略微減小輸出擺幅。引入的誤差與 RISO / RL 的比率成正比，在低輸出電平下通常可忽略不計。高容性負載驅動使 TLV2731 非常適合于基準緩沖器、MOSFET 柵極驅動器和電纜屏蔽驅動器等應用。使用 TLV2731 擴展容性負載驅動 中的電路采用隔離電阻器 RISO 來穩定運算放大器的輸出。RISO 修改了系統的開環增益，因而能夠帶來更高的相位裕度。
圖 6-3 使用 TLV2731 擴展容性負載驅動
