ZHCSYK5C September 2003 – July 2025 TLV2432-Q1 , TLV2432A-Q1 , TLV2434A-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

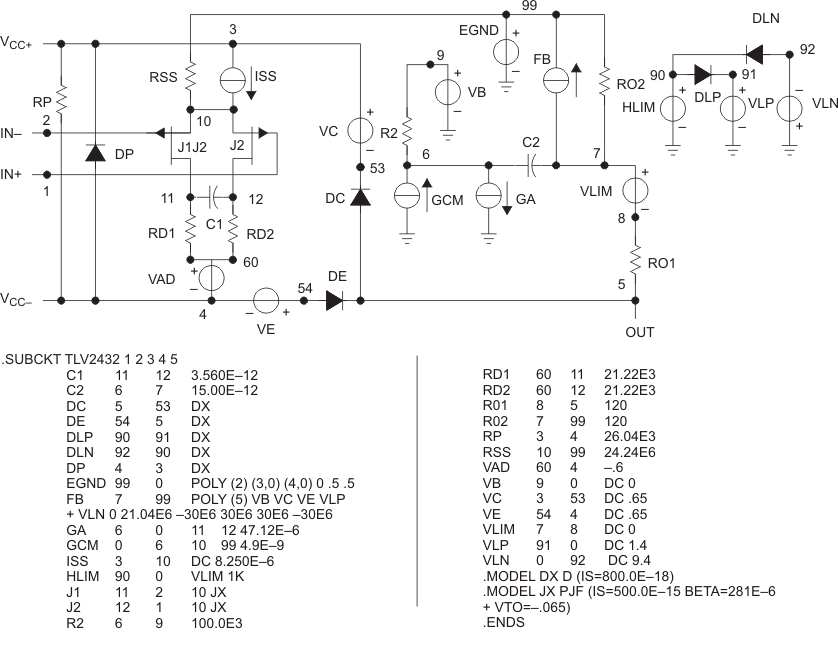

提供的宏模型信息是使用 Microsim Parts?(與 Microsim PSpice? 配合使用的模型生成軟件)推導得出。Boyle 宏模型(1)和圖 6-1 中的子電路是使用 TLV243x 典型電氣和工作特性 (TA = 25°C) 生成。利用此信息,可以生成具有 20% 容差的以下關鍵參數輸出仿真(在大多數情況下):
