ZHCSIP4B May 2004 – December 2016 TLV2371-Q1 , TLV2372-Q1 , TLV2374-Q1
PRODUCTION DATA.
請參考 PDF 數據表獲取器件具體的封裝圖。

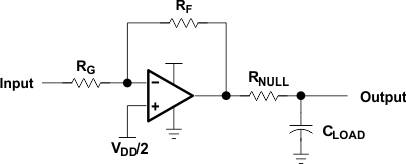

當以這種方式配置放大器時,直接位于輸出端的容性負載會降低器件的相位裕度,從而導致高頻率振鈴或振蕩。所以,對于大于 10pF 的容性負載,TI 建議將一個電阻器 (RNULL) 與放大器輸出端串聯,如Figure 28 所示。20Ω 的最低值適用于大多數 應用。
