ZHCSIP4B May 2004 – December 2016 TLV2371-Q1 , TLV2372-Q1 , TLV2374-Q1
PRODUCTION DATA.
7.8 典型特性
Table 1. 圖形表
| 圖 | |||
|---|---|---|---|
| VIO | 輸入失調電壓 | 與共模輸入電壓的關系 | Figure 1、Figure 2、Figure 3 |
| CMRR | 共模抑制比 | 與頻率間的關系 | Figure 4 |
| 輸入偏置和失調電流 | 與自然通風溫度間的關系 | Figure 5 | |
| VOL | 低電平輸出電壓 | 與低電平輸出電流間的關系 | Figure 6, Figure 8, Figure 10 |
| VOH | 高電平輸出電壓 | 與高電平輸出電流間的關系 | Figure 7, Figure 9, Figure 11 |
| VO(PP) | 峰間輸出電壓 | 與頻率間的關系 | Figure 12 |
| IDD | 電源電流 | 與電源電壓間的關系 | Figure 13 |
| PSRR | 電源抑制比 | 與頻率間的關系 | Figure 14 |
| AVD | 差分電壓增益和相位 | 與頻率間的關系 | Figure 15 |
| 增益帶寬積 | 與自然通風溫度間的關系 | Figure 16 | |
| SR | 壓擺率 | 與電源電壓間的關系 | Figure 17 |
| 與自然通風溫度間的關系 | Figure 18 | ||
| φm | 相位裕度 | 與容性負載間的關系 | Figure 19 |
| Vn | 等效輸入噪聲電壓 | 與頻率間的關系 | Figure 20 |
| 電壓跟隨器大信號脈沖響應 | Figure 21, Figure 22 | ||
| 電壓跟隨器小信號脈沖響應 | Figure 23 | ||
| 反相大信號脈沖響應 | Figure 24, Figure 25 | ||
| 反相小信號響應 | Figure 26 | ||
| 串擾 | 與頻率間的關系 | Figure 27 | |
Figure 1. 輸入失調電壓
與共模輸入電壓間的關系
Figure 2. 輸入失調電壓
與共模輸入電壓間的關系
Figure 3. 輸入失調電壓
與共模輸入電壓間的關系
Figure 5. 輸入偏置和失調電流與
空氣溫度間的關系
Figure 7. 高電平輸出電壓
與高電平輸出電流間的關系
Figure 9. 高電平輸出電壓
與高電平輸出電流間的關系
Figure 11. 高電平輸出電壓
與高電平輸出電流間的關系
Figure 13. 電源電流與電源電壓間的關系

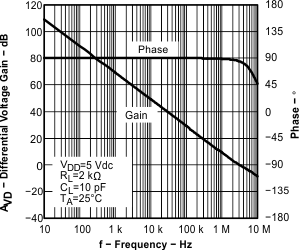

Figure 15. 差分電壓增益和相位
與頻率間的關系
Figure 17. 壓擺率與電源電壓間的關系
Figure 19. 相位裕度與容性負載間的關系
Figure 21. 電壓跟隨器大信號
脈沖響應

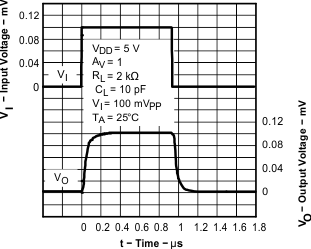

Figure 23. 電壓跟隨器小信號
脈沖響應

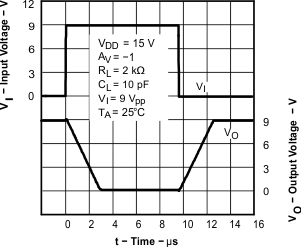

Figure 25. 反相大信號脈沖響應
Figure 27. 串擾與頻率間的關系
Figure 4. 共模抑制比與
頻率間的關系
Figure 6. 低電平輸出電壓
與低電平輸出電流間的關系
Figure 8. 低電平輸出電壓
與低電平輸出電流間的關系
Figure 10. 低電平輸出電壓
與低電平輸出電流間的關系
Figure 12. 峰間輸出電壓與
頻率間的關系
Figure 14. 電源抑制比與
頻率間的關系
Figure 16. 增益帶寬積與
空氣溫度間的關系
Figure 18. 壓擺率與自然通風溫度間的關系
Figure 20. 等效輸入噪聲電壓與
頻率間的關系
Figure 22. 電壓跟隨器大信號
脈沖響應
Figure 24. 反相大信號脈沖響應

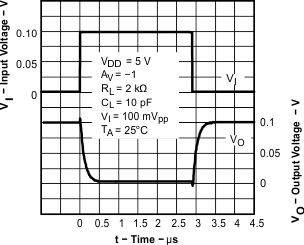

Figure 26. 反相小信號響應
