8.1.2 達到零伏輸出電平
某些單電源應用要求運算放大器輸出的擺幅介于 0V 至正滿標量程電壓之間，而且需要出色的精度。一個示例是使用運算放大器驅動一個輸入范圍為 0V 至 3.3V 的單電源 ADC。具有極輕輸出負載的軌至軌輸出放大器可以達到非常接近于 0V（或在高端接近 V+）的輸出電平，但不會完全等于 0V。而且，當需要的負載電流增加時，與 0V 之間的偏差也變得更大。偏離增加是受到 CMOS 輸出級的限制所致。
在放大器輸出和負電壓源之間連接一個下拉電阻器時，TLVx365-Q1 可以實現 0V 的輸出電平，甚至是比 0V 低數毫伏。圖 8-3 顯示了使用此技術的電路。

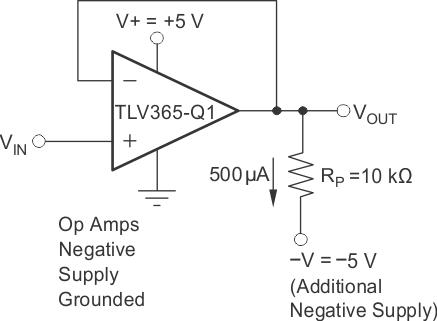

圖 8-3 擺動到接地當 TLVx365-Q1 作為單位增益緩沖器連接時，需要大概 500μA 的下拉電流。下拉電阻器 RL 的計算方式是 RL = [(VO ? VNEG) / (500μA)]。
圖 8-4 展示了失調電壓與輸出擺幅間的關系。
| VS = ±2.75V |
