5.42 典型特性
圖形表
| 圖表 | ||||
|---|---|---|---|---|
| VIO | 輸入失調電壓 | 經銷商 | 1、2、3 | |
| IIO | 輸入失調電流 | 與自然通風溫度間的關系 | 4 | |
| IIB | 輸入偏置電流 | 與共模輸入電壓間的關系 | 5 | |
| 與自然通風溫度間的關系 | 6 | |||
| VOM+ | 最大正峰值輸出電壓 | 與電源電壓之間的關系 | 7 | |
| 與自然通風溫度間的關系 | 8 | |||

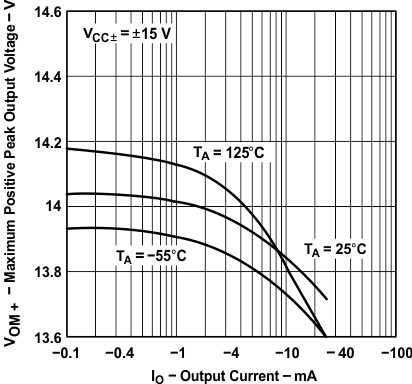

| 與輸出電流之間的關系 | 9 | |||

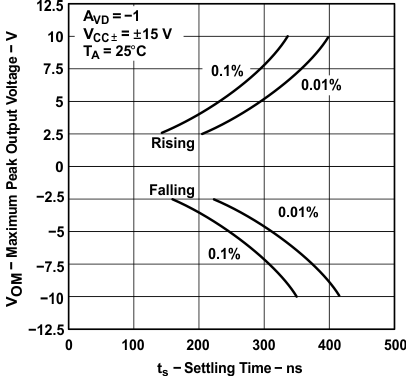

| 與穩定時間之間的關系 | 11 | |||
| VOM? | 最大負峰值輸出電壓 | 與電源電壓之間的關系 | 7 | |
| 與自然通風溫度間的關系 | 8 | |||

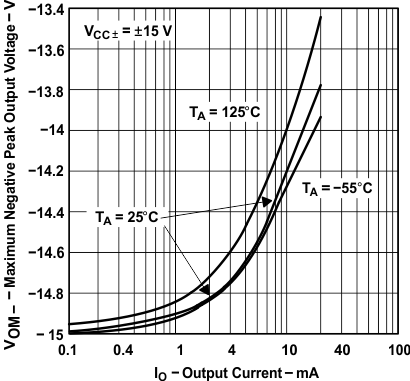

| 與輸出電流之間的關系 | 10 | |||
| 與穩定時間之間的關系 | 11 | |||

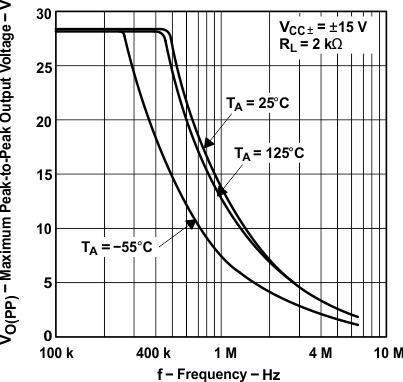

| VO(PP) | 最大峰值間輸出電壓 | 與頻率間的關系 | 12 | |

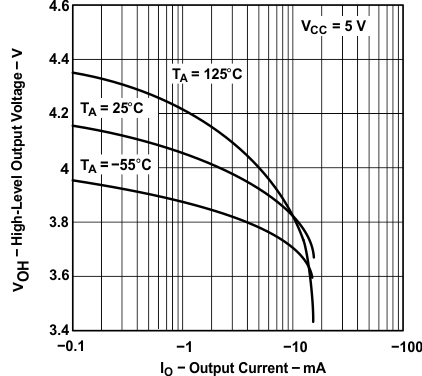

| VOH | 高電平輸出電壓 | 與輸出電流之間的關系 | 13 | |

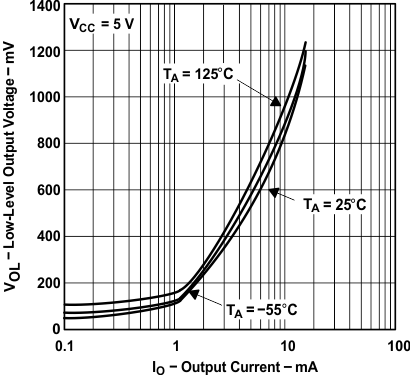

| VOL | 低電平輸出電壓 | 與輸出電流之間的關系 | 14 | |
| AVD | 大信號差分電壓放大 | 與頻率間的關系 | 15 | |
| 與自然通風溫度間的關系 | 16 | |||
| 相移 | 與頻率間的關系 | 15 | ||
| zo | 閉環輸出阻抗 | 與頻率間的關系 | 17 | |

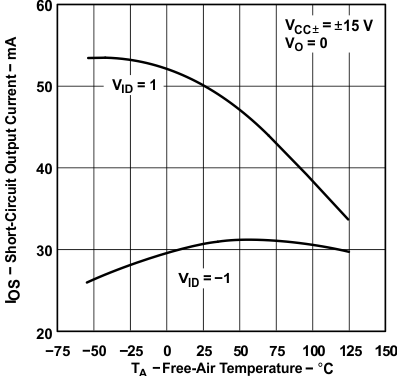

| IOS | 短路輸出電流 | 與自然通風溫度間的關系 | 18 | |
| CMRR | 共模抑制比 | 與頻率間的關系 | 19 | |
| 與自然通風溫度間的關系 | 20 | |||

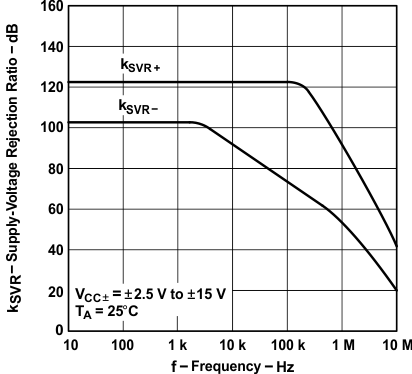

| kSVR | 電源電壓抑制比 | 與頻率間的關系 | 21 | |
| 與自然通風溫度間的關系 | 22 | |||
| 與電源電壓之間的關系 | 23 | |||

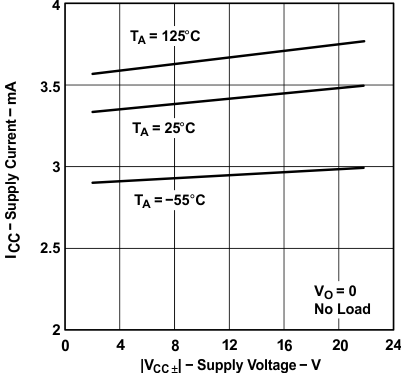

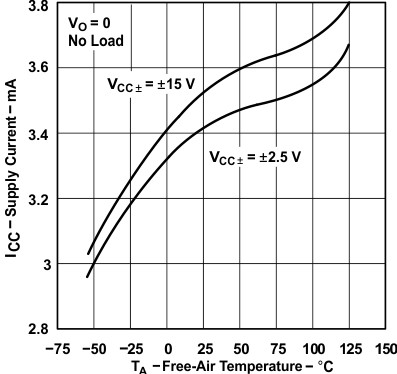

| ICC | 電源電流 | 與自然通風溫度間的關系 | 24 | |

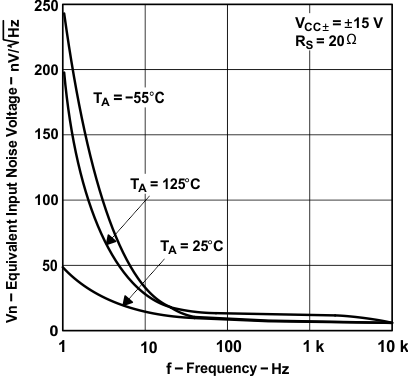

| Vn | 等效輸入噪聲電壓 | 與頻率間的關系 | 25 | |
| Vn | 輸入噪聲電壓 | 在 10 秒周期內 | 26 | |
| In | 噪聲電流 | 與頻率間的關系 | 27 | |
| THD + N | 總諧波失真 + 噪聲 | 與頻率間的關系 | 28 | |

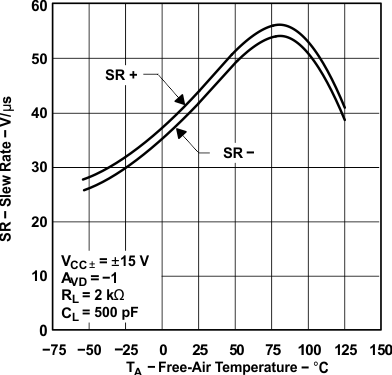

| SR | 壓擺率 | 與自然通風溫度間的關系 | 29 | |

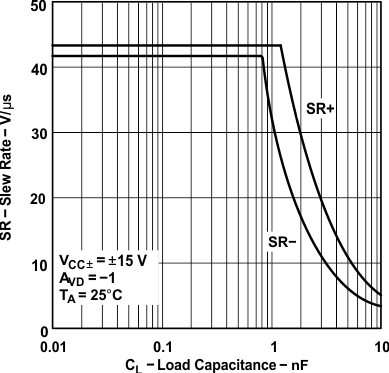

| 與負載電容間的關系 | 30 | |||
| 脈沖響應 | 同相大信號 | 與時間之間的關系 | 31 | |
| 反相大信號 | 與時間之間的關系 | 32 | ||

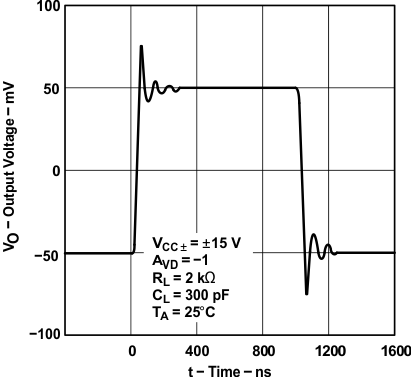

| 小信號 | 與時間之間的關系 | 33 | ||

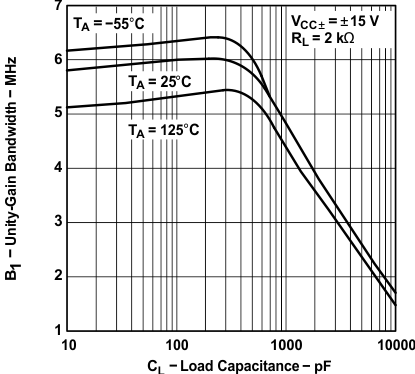

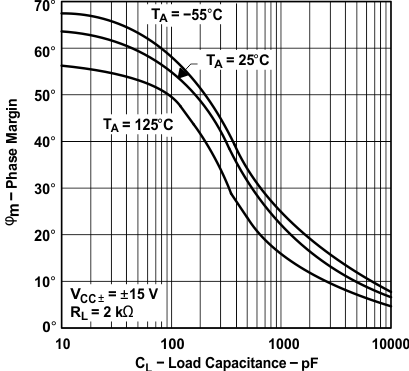

| B1 | 單位增益帶寬 | 與負載電容間的關系 | 34 | |
| 增益裕度 | 與負載電容間的關系 | 35 | ||
| φm | 相位裕度 | 與負載電容間的關系 | 36 | |

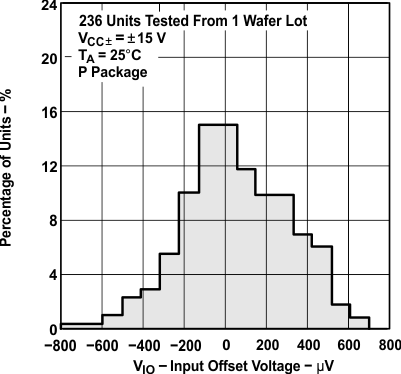

圖 5-1 TLE2141 輸入失調電壓的分布
測試以消除反沖誤差
圖 5-3 TLE2144 輸入失調電壓的分布
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |

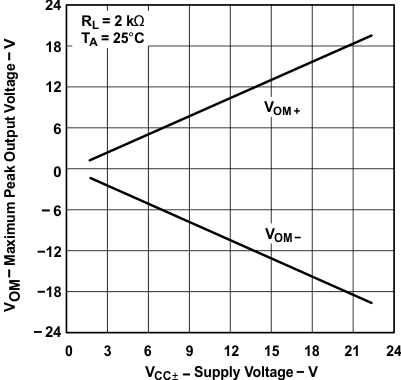

圖 5-7 最大峰值輸出電壓與電源電壓間的關系
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |

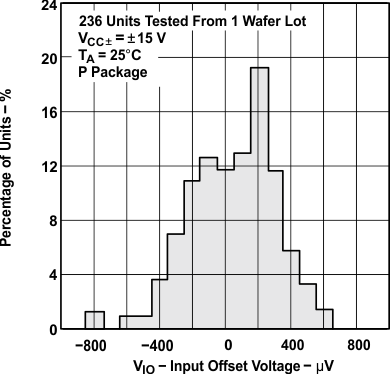

圖 5-2 TLE2142 輸入失調電壓的分布
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |

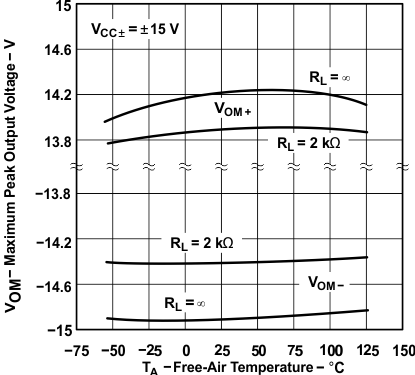

圖 5-8 最大峰值輸出電壓與自然通風溫度間的關系
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
| 1.高溫和低溫下的數據僅適用于各種器件在自然通風條件下的額定工作溫度范圍內。 |
