ZHCSYL2E February 1997 – July 2025 TLE2141 , TLE2141A , TLE2142 , TLE2142A , TLE2142AM , TLE2142AM-D , TLE2142M , TLE2142M-D , TLE2144 , TLE2144A , TLE2144AM , TLE2144M , TLE2144M-D
PRODUCTION DATA
TLE214x 和 TLE214xA 器件是采用德州儀器 (TI) 互補雙極 Excalibur 工藝制造的高性能內部補償型運算放大器。TLE214xA 是 TLE214x 的更嚴格失調電壓級。兩者都是標準行業產品的引腳兼容升級版。
該設計集成了一個輸入級,可同時實現 10.5nV/√ Hz 的低音頻帶噪聲、10Hz 1/f 角和對稱 40V/μs 壓擺率,典型負載高達 800pF。由此產生的低失真和高功率帶寬在高保真音頻應用中至關重要。在 2kΩ/100pF 負載條件下,10V 階躍 0.1% 的快速穩定時間為 430ns,這在快速執行器/定位驅動器中非常有用。在類似測試條件下,0.01% 的穩定時間為 640ns。
這兩個版本也可用作比較器。VCC± 的差分輸入可以保持而不會損壞器件。在 TTL 電源電平下,開環傳播延遲通常為 200ns。當器件的驅動超出推薦輸出擺幅的限制時,這可以很好地顯示輸出級的飽和恢復情況。
TLE214x 和 TLE214xA 有多種封裝可供選擇,包括行業標準的 8 引腳小外型版本和適用于高密度系統應用的芯片形式。后綴為 C 的器件在 0°C 至 70°C 的溫度范圍內運行。后綴為 I 的器件在 ?40°C 至 105°C 的溫度范圍內運行。后綴為 M 的器件覆蓋 ?55°C 至 125°C 的完整軍用溫度范圍。
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| TLE2141、TLE2141A | P(PDIP,8) | 9.81mm × 9.43mm |
| D(SOIC,8) | 4.9mm × 6mm | |
| TLE2142 | P(PDIP,8) | 9.81mm × 9.43mm |
| D(SOIC,8) | 4.9mm × 6mm | |
| PW(TSSOP,16) | 5mm × 6.4mm | |
| TLE2142A | D(SOIC,8) | 4.9mm × 6mm |
| TLE2142AM | JG(CDIP,8) | 9.6mm × 6.67mm |
| U(CFP,10) | 21.44mm × 6.5mm | |
| FK(LCCC,20) | 8.89mm × 8.89mm | |
| TLE2142AM-D | D(SOIC,8) | 4.9mm × 6mm |
| TLE2142M | JG(CDIP,8) | 9.6mm × 6.67mm |
| U(CFP,10) | 21.44mm × 6.5mm | |
| FK(LCCC,20) | 8.89mm × 8.89mm | |
| TLE2142M-D | D(SOIC,8) | 4.9mm × 6mm |
| TLE2144 | N(PDIP,14) | 19.3mm × 9.4mm |
| DW(SOIC,16) | 10.3mm × 10.3mm | |
| TLE2144A | N(PDIP,14) | 19.3mm × 9.4mm |
| TLE2144AM、TLE2144M | J(CDIP,14) | 19.56mm × 6.67mm |
| FK(LCCC,20) | 8.89mm × 8.89mm | |
| TLE2144M-D | DW(SOIC,16) | 10.3mm × 10.3mm |

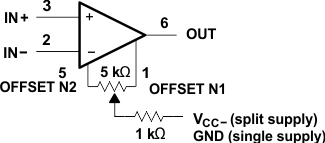

輸入失調電壓零電路
