5.6 電氣特性 - TL1431Q
在指定自然通風溫度和 IKA = 10mA 條件下（除非另有說明）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|---|
| VI(ref) | 基準輸入電壓 | VKA = VI(ref) （請參閱圖 6-1） | TA = 25°C | 2490 | 2500 | 2510 | mV |
| TA = -40°C 至 125°C | 2470 | 2530 | |||||
| VI(dev) | 整個溫度范圍內的基準輸入電壓偏差(1) | VKA = VI(ref)，TA = –40°C 至 125°C （請參閱圖 6-1） | 17 | 55 | mV | ||
 | 基準輸入電壓變化量與陰極電壓變化量之比 | ΔVKA = 3V 至 36V，TA = –40°C 至 125°C （請參閱圖 6-2） | -1.1 | -2 | mV/V | ||
| II(ref) | 基準輸入電流 | R1 = 10kΩ，R2 = ∞ （請參閱圖 6-2） | TA = 25°C | 1.5 | 2.5 | μA | |
| TA = -40°C 至 125°C | 4 | ||||||
| II(dev) | 整個溫度范圍內的基準輸入電流偏差(1) | R1 = 10kΩ，R2 = ∞，TA = –40°C 至 125°C （請參閱圖 6-2） | 0.5 | 2 | μA | ||
| Imin | 調節的最小陰極電流 | VKA = VI(ref)，TA = 25°C（請參閱圖 6-1） | 0.45 | 1 | mA | ||
| Ioff | 關閉狀態陰極電流 | VKA = 36V，VI(ref) = 0 （請參閱圖 6-3） | TA = 25°C | 0.18 | 0.5 | μA | |
| TA = -40°C 至 125°C | 2 | ||||||
| |zKA| | 輸出阻抗(2) | VKA = VI(ref)，f ≤ 1kHz， IKA = 1mA 至 100mA，TA = 25°C （請參閱圖 6-1） | 0.2 | 0.4 | Ω | ||

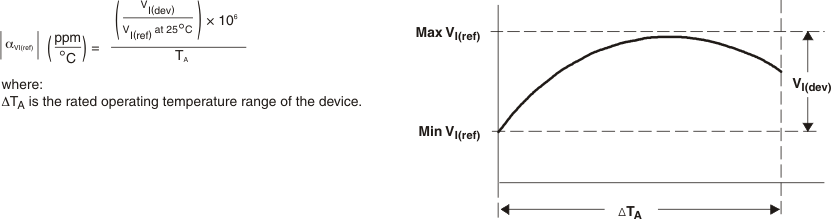

(1) 偏差參數 VI(dev) 和 II(dev) 是指在額定溫度范圍內獲得的最大和最小值之間的差異。基準輸入電壓的平均全范圍溫度系數 αVI(ref) 定義為：
αVI(ref) 可能是正數，也可能是負數，具體取決于較低溫度條件下出現的是最小 VI(ref) 還是最大 VI(ref)。
αVI(ref) 可能是正數，也可能是負數，具體取決于較低溫度條件下出現的是最小 VI(ref) 還是最大 VI(ref)。
(2) 輸出阻抗定義如下：
當器件在配備兩個外部電阻器的情況下運行時（請參閱圖 2），電路的總動態阻抗為：
，約等于
。
當器件在配備兩個外部電阻器的情況下運行時（請參閱圖 2），電路的總動態阻抗為：
，約等于 。
