7 參數測量信息

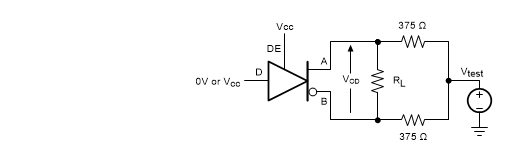

圖 7-1 具有共模負載的驅動器差分輸出電壓的測量

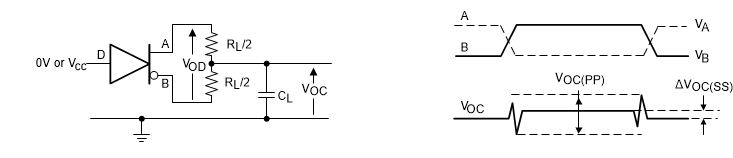

圖 7-2 具有 RS-485 負載的驅動器差分和共模輸出的測量

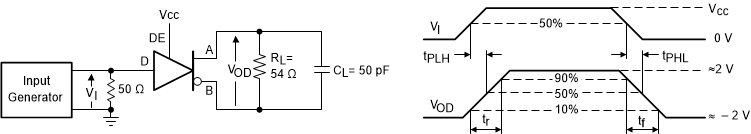

圖 7-3 驅動差分輸出上升和下降次數以及傳播延遲的測量

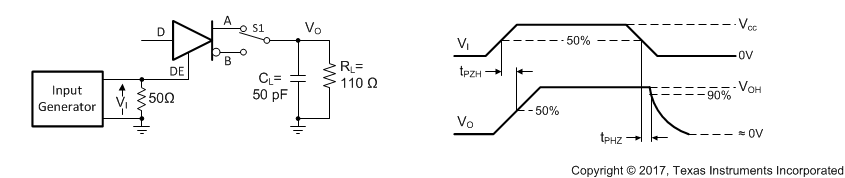

圖 7-4 具有高電平有效輸出和下拉負載的驅動器啟用和禁用次數的測量

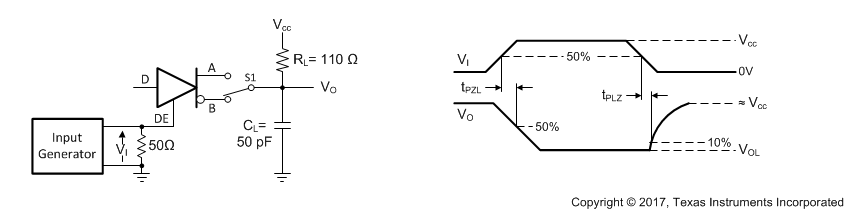

圖 7-5 具有低電平有效輸出和上拉負載的驅動器啟用和禁用次數的測量

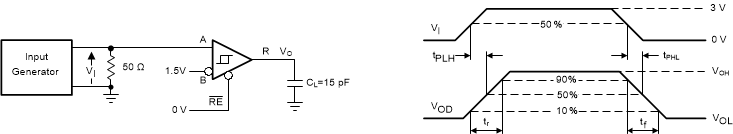

圖 7-6 接收器輸出上升和下降次數以及傳播延遲的測量

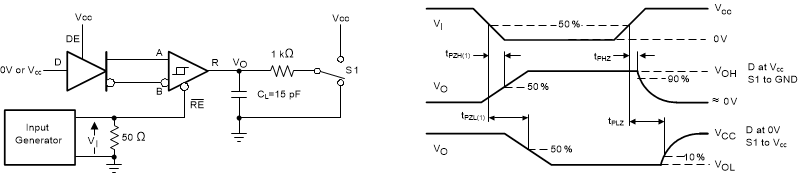

圖 7-7 驅動器已啟用情況下接收器啟用/禁用次數的測量

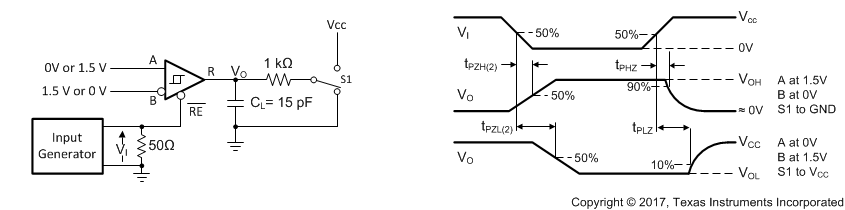

圖 7-8 驅動器被禁用情況下接收器啟用次數的測量

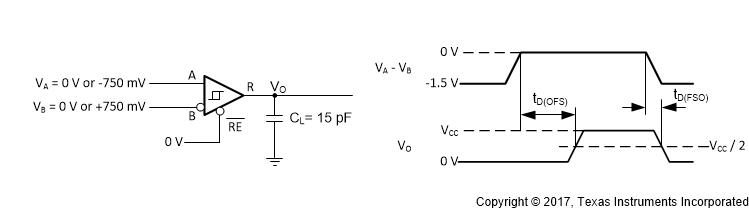

圖 7-9 失效防護延遲測量
