8.3.1 靜電放電 (ESD) 保護
THVD14x9(V) 收發器系列的總線引腳包括針對 ±15kV HBM 和 ±15kV IEC 61000-4-2 接觸放電的片上 ESD 保護。國際電工委員會 (IEC) ESD 測試遠比 HBM ESD 測試嚴格得多。IEC 模型的充電電容 C(S) 高出 50%，放電電阻 R(D) 低出 78%，所產生的放電電流明顯高于 HBM 模型。如 IEC 61000-4-2 標準中所述，接觸放電是首選的瞬態保護測試方法。

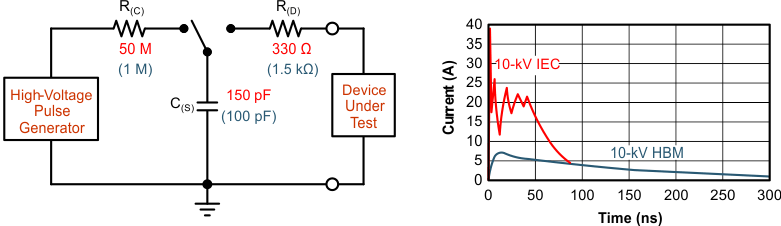

圖 8-3 HBM 模型和 IEC ESD 模型的電流比較（括號中為 HBM 值）IEC ESD 保護的片上實現可顯著提高設備的穩健性。人體接觸連接器和電纜時，會發生常見的放電事件。
