浪涌瞬變通常由雷擊(直接雷擊或感應電壓和電流的間接雷擊)或電力系統切換(包括負載變化和短路切換)引起。這些瞬變通常發生在工業環境中,例如工廠自動化和電網系統。

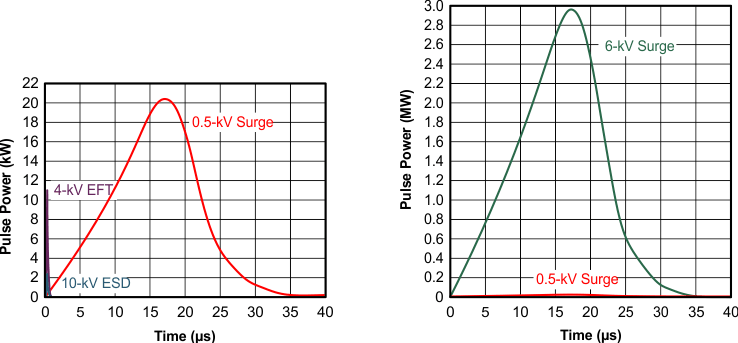

圖 8-5 將 EFT 和浪涌瞬態的脈沖功率與 IEC ESD 瞬態功率進行了比較。左圖顯示了 0.5kV 浪涌瞬態和 4kV EFT 瞬態的相對脈沖功率,相比之下,左下角的 10kV ESD 瞬態不是很明顯。500V 浪涌瞬態代表工業和過程自動化中工廠環境中可能發生的事件。
右圖顯示了 6kV 浪涌瞬變相對于相同 0.5kV 浪涌瞬變的脈沖功率。6kV 浪涌瞬變最有可能發生在發電和電網系統中。

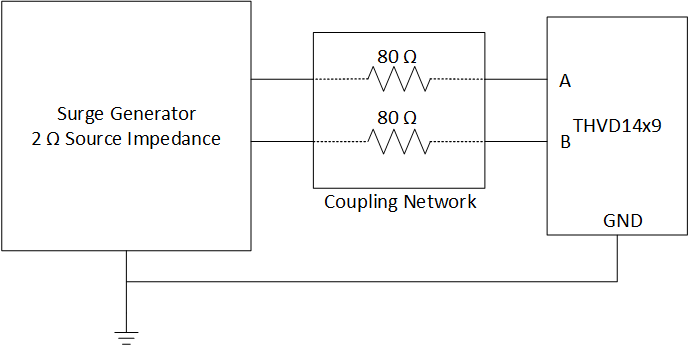

圖 8-5 ESD、EFT 和浪涌瞬態的功耗比較圖 8-6 顯示了用于根據 IEC 61000-4-5 1.2/50μs 浪涌脈沖驗證 THVD14x9 浪涌性能的測試設置。
圖 8-6 THVD14x9(V) 浪涌測試設置THVD14x9(V) 產品系列可承受 ±4kV 浪涌瞬變,而無需任何外部元件。圖 8-6 中描述的 +4kV 浪涌測試產生的瞬態電流和電壓波形如圖 8-7 所示。總線引腳電壓由集成浪涌保護二極管鉗位,這樣內部電路在浪涌事件期間不會損壞。總線引腳上的鉗位電壓與浪涌發生器的總電流間的關系如圖 8-8 所示。
