6.7 典型特性：5V 單電源

在 Vs+ = 5V、Vs– = GND、Vocm 開路、50Ω 單端輸入至差分輸出、增益 = 2V/V、Rload = 500Ω 和 T_A ≈ 25°C 的情況下測得（除非另有說明）

Rf = 402Ω，有關電阻器值，請參閱圖 7-1 和表 8-1

圖 6-1 小信號頻率響應與增益間的關系

Vout = 100mV_PP，請參閱圖 7-1（Vocm 經過調節）

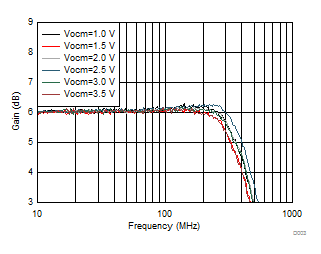

圖 6-3 小信號頻率響應與 Vocm 之間的關系

負載上 100mV_PP，Av = 2（請參閱圖 7-11），在 Cload 之前的輸出端添加兩個串聯 Ro

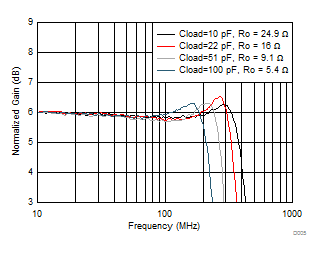

圖 6-5 小信號頻率響應與 Cload 之間的關系

50MHz 輸入，0.3ns 輸入邊沿速率，單端轉差分輸出，直流耦合，請參閱圖 7-3

圖 6-7 小信號和大信號階躍響應

G = 5V/V，50MHz 輸入，0.3ns 輸入邊沿速率，單端輸入至差分輸出，請參閱圖 7-3

圖 6-9 小信號和大信號階躍響應

以 2ns 輸入轉換時間進行仿真（請參閱圖 7-3）

圖 6-11 小信號和大信號階躍穩定時間

Vo = 2V_PP，請參閱圖 7-1

圖 6-13 諧波失真隨頻率變化的情況

單音 1V_PP，請參閱圖 7-1

圖 6-15 IMD2 和 IM3 隨頻率變化的情況

f = 10MHz，2V_PP 輸出

圖 6-17 諧波失真與 Vocm 之間的關系

請參閱圖 7-1

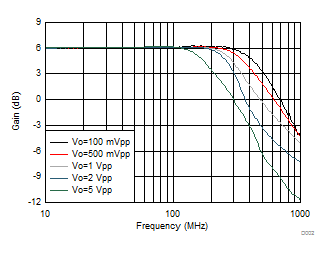

圖 6-2 頻率響應與 Vopp 之間的關系

Vout = 100mV_PP，請參閱圖 7-1（RL 經過調節）

圖 6-4 小信號頻率響應與 Rload (RL) 之間的關系

Ro 是連接到差分 Cload 的兩個串聯輸出電阻器（與 500Ω 電阻并聯），請參閱圖 7-11 和表 8-1

圖 6-6 建議的 Ro 與 Cload 之間的關系

Av = 2，500mV_PP 輸出連接到 22pF Cload，
請參閱圖 7-11

圖 6-8 容性負載的階躍響應

G = 5V/V，500mV_PP 輸出連接到 22pF Cload，請參閱圖 7-11 和表 8-1

圖 6-10 容性負載的階躍響應

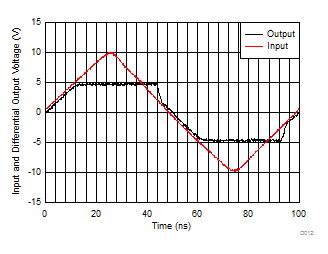

單端到差分增益為 2（請參閱圖 7-3），
2 倍輸入過驅

圖 6-12 過驅恢復性能

f = 10MHz，請參閱圖 7-1

圖 6-14 諧波失真與輸出擺幅之間的關系

f = 10MHz，請參閱圖 7-1（Rload 經過調節）

圖 6-16 諧波失真與 Rload 之間的關系

f = 10MHz，Vo = 2V_PP

圖 6-18 諧波失真與增益間的關系
