ZHCSDF0C February 2015 – August 2015 TDC7200
PRODUCTION DATA.

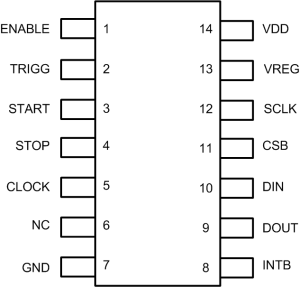

| PIN | I/O | DESCRIPTION | |
|---|---|---|---|
| NAME | NO. | ||
| ENABLE | 1 | Input | Enable signal to TDC |
| TRIGG | 2 | Output | Trigger output signal |
| START | 3 | Input | START signal to TDC |
| STOP | 4 | Input | STOP signal to TDC |
| CLOCK | 5 | Input | Clock Input to TDC |
| N.C. | 6 | – | Not Connected |
| GND | 7 | Ground | Ground |
| INTB | 8 | Output | Interrupt to MCU, active low (open drain) |
| DOUT | 9 | Output | SPI Data Output |
| DIN | 10 | Input | SPI Data Input |
| CSB | 11 | Input | SPI Chip Select, active low |
| SCLK | 12 | Input | SPI clock |
| VREG | 13 | Output | LDO Output terminal for external decoupling cap |
| VDD | 14 | Power | Supply input |
