8.4.5.1 時序控制和頻率調節 (CLKIN)

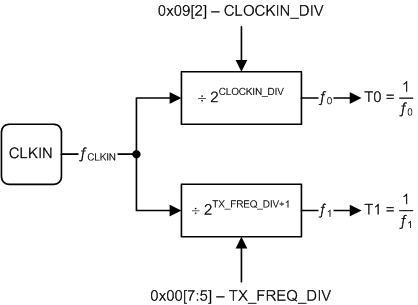

圖 8-22 外部時鐘分頻樹所有發送和接收功能時序都與應用于 CLKIN 引腳的外部時鐘同步。外部時鐘經過分頻后生成兩個內部時鐘，其相應的時間周期在圖 8-22 中表示為 T0 和 T1。用于生成 T0 的分頻因子由 CLOCK_RATE 寄存器中的 CLOCKIN_DIV 位控制。用于生成 T1 的分頻因子由 CONFIG_0 寄存器中的 TX_FREQ_DIV 字段控制。
SPI 塊與應用到 SCLK 引腳的時鐘同步，該塊與應用到 CLKIN 的時鐘無關。有關 SPI 塊的完整說明，請參閱Topic Link Label8.5.1 部分。
