9.2.1.3 應用曲線
以下液位和流體識別圖中使用的數據使用超聲波測試單元進行收集。測試單元是寬度為 2.54cm 的丙烯酸塑料容器，超聲波換能器使用氰基丙烯酸酯膠連接到外部。本實驗中的換能器是 STEMiNC 1MHz 壓電陶瓷盤 (SMD10T2R111)。可以使用具有以下特性的等效換能器：
- 壓電材料：SM111
- 尺寸：10mm 直徑 x 2mm 厚度
- 諧振頻率：1050kHz（厚度模式）

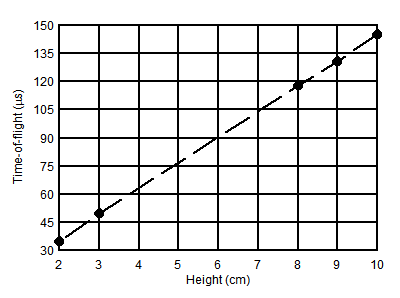

| 液箱中的液體高度 | 飛行時間 (μs) |
|---|---|
| 全高 (10cm) | 145 |
| 全高 – 1 (9cm) | 131 |
| 全高 – 2 (8cm) | 118 |
| 3 cm | 50 |
| 2 cm | 35 |

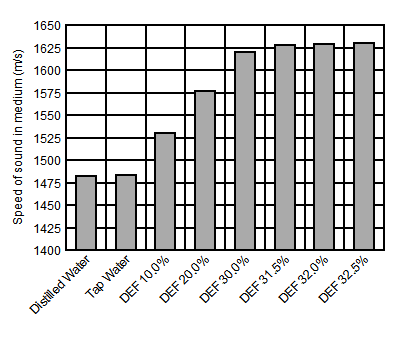

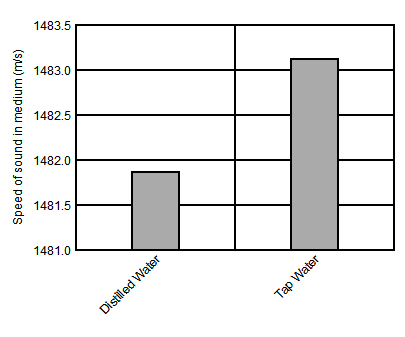

| 液體 | 聲速 (m/s) |
|---|---|
| 蒸餾水 | 1481.87 |
| 自來水 | 1483.13 |
| 液體 | 聲速 (m/s) |
|---|---|
| 蒸餾水 | 1481.87 |
| 自來水 | 1483.13 |
| DEF 10.0% | 1530.49 |
| DEF 20.0% | 1576.42 |
| DEF 30.0% | 1620.00 |
| DEF 31.5% | 1627.37 |
| DEF 32.0% | 1629.15 |
| DEF 32.5% | 1630.00 |

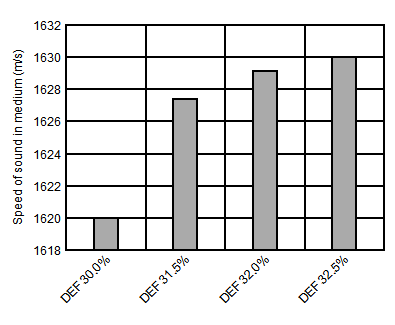

| 液體 | 聲速 (m/s) |
|---|---|
| DEF 30.0% | 1620.00 |
| DEF 31.5% | 1627.37 |
| DEF 32.0% | 1629.15 |
| DEF 32.5% | 1630.00 |
