ZHCSD54C October 2014 – February 2023 TDC1000
PRODUCTION DATA
8.4.4.2 多回波接收模式
多回波模式用于液位檢測應用和距離/位移測量，其中會接收多個回波（突發）。在這種情況下，接收到的每個回波組將被視為 STOP 引腳上的單個脈沖。根據 CONFIG_1 寄存器中 NUM_RX 字段的值，最多可以生成 7 個 STOP 脈沖。可以通過將 CONFIG_4 寄存器中的 RECEIVE_MODE 位設置為 1 來啟用多回波模式。圖 8-20 描繪了多回波 STOP 脈沖的產生。

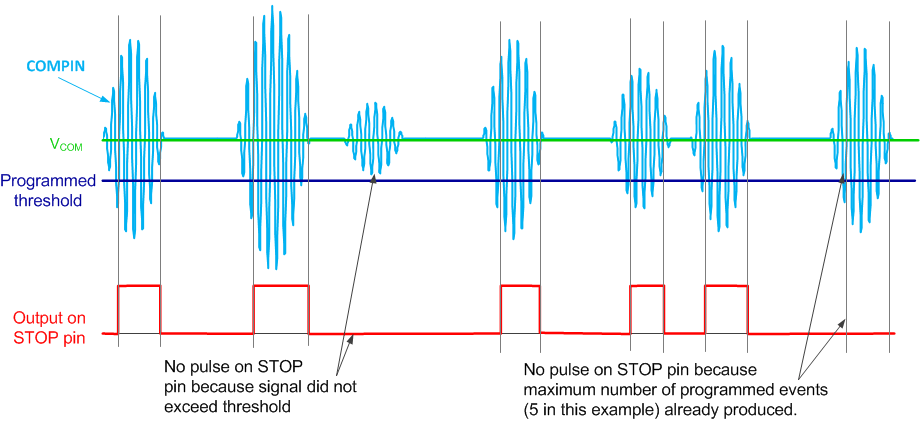

圖 8-20 多回波接收模式（5 個 STOP 事件）STOP 脈沖的上升沿由過零事件生成。與單回波接收模式一樣，閾值比較器在檢測到小于編程閾值電壓的 RX 振幅后將下一個過零鑒定為合格。在 RX 振幅不再小于閾值電壓之后，STOP 脈沖將一直延續到過零（請參閱圖 8-21）。

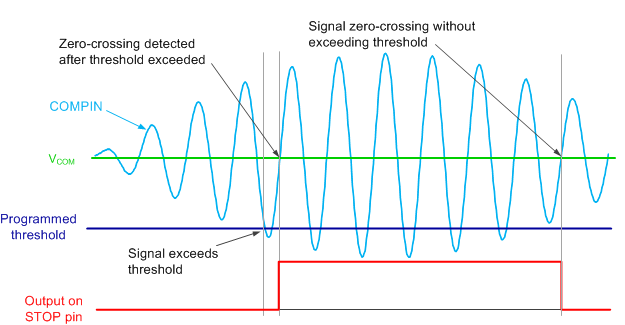

圖 8-21 多回波接收模式（放大）如果接收的脈沖未達到 NUM_RX 中編程的預期數量或飛行時間操作超時，則 TDC1000 會在 ERROR_FLAGS 寄存器中指示錯誤情況并將 ERRB 引腳設置為低電平。
