10.4.9.4 SPI 串行數據輸出 (SDO)：
該引腳處于高阻抗狀態，直到通過 nCS 啟用了 SPI 輸出。一旦通過 NCS 上的低電平啟用 SPI，SDO 會立即被驅動為高電平或低電平，以顯示全局中斷寄存器 8'h50 位 7。全局中斷寄存器 INT_GLOBAL 是要移出的第一個字節。SDO 引腳將數據從器件輸出到處理器。對于寫入命令，這是將在 SDO 引腳上提供的唯一數據。對于讀取命令，將在 SDO 線路上提供來自連續地址的 1 到 3 個字節的數據。圖 10-38 和圖 10-39 顯示了使用 32 位突發讀取的單個地址讀取和三個連續地址讀取的示例。32 位突發讀取顯示了全局中斷寄存器，后跟三個請求的數據字節。

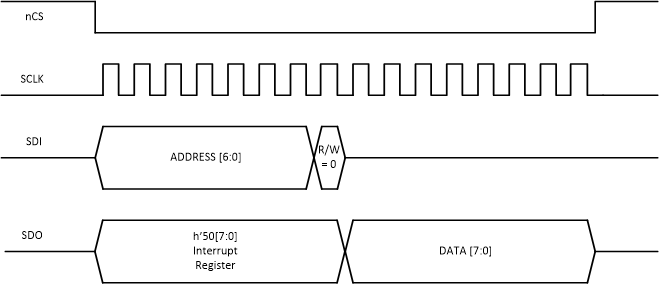

圖 10-38 SPI 讀取

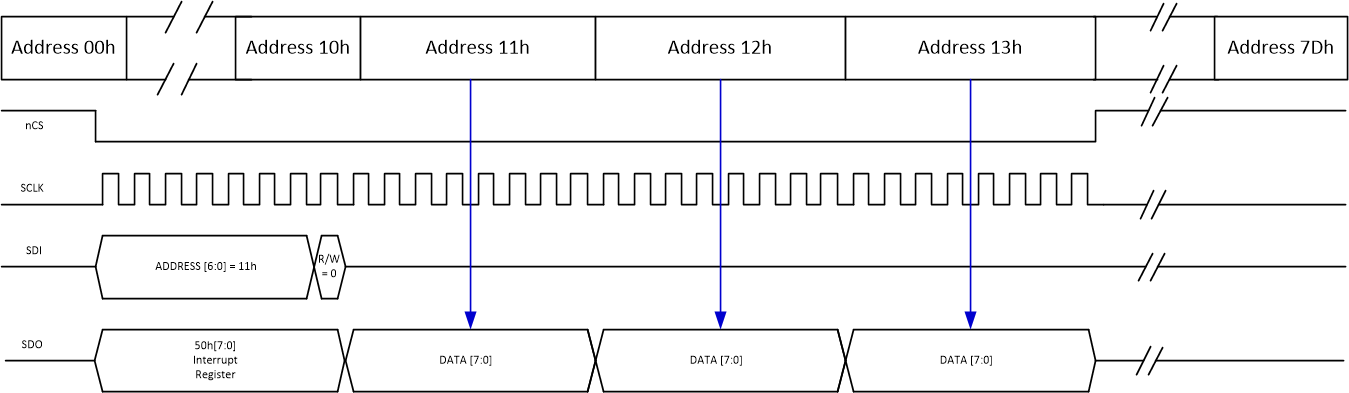

圖 10-39 32 位 SPI 突發讀取.
有關如何使用一個 SPI 讀取命令讀取三個字節數據的示例。
注：
如果寫入后 2μs 內發生讀取，則全局故障標志狀態可能不會反應寫入可能已啟動的任何狀態更改。
