7.3.2 CAN 總線狀態
CAN 總線在運行期間有兩種邏輯狀態：隱性和顯性。請參閱圖 7-1。
以差分方式驅動總線時，總線為顯性狀態，對應于 TXD 和 RXD 引腳上的邏輯低電平。當總線通過接收器內部的高阻值輸入電阻器 RIN 偏置到 VCC/2 時，總線為隱性狀態，對應于 TXD 和 RXD 引腳上的邏輯高電平。
在仲裁期間，顯性狀態會覆蓋隱性狀態。在仲裁期間，多個 CAN 節點可能同時發送一個顯性位，這種情況下，總線的差分電壓大于單個驅動器的差分電壓。

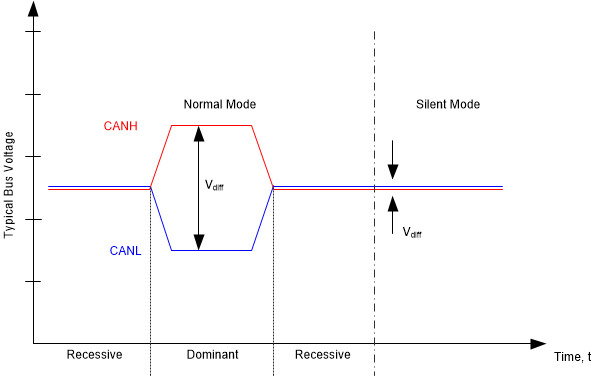

圖 7-1 總線狀態
