ZHCSLL0 July 2021 TCAN1046AV-Q1 , TCAN1048AV-Q1
ADVANCE INFORMATION
3 說明
TCAN1046V-Q1 和 TCAN1048V-Q1 (TCAN104xAV-Q1) 是雙路高速控制器局域網 (CAN) 收發器，符合 ISO 11898-2:2016 高速 CAN 規范的物理層要求。
TCAN104xAV-Q1 收發器支持傳統 CAN 和 CAN FD 網絡（數據速率高達 8 兆位/秒 (Mbps)）。該器件包含通過 VIO 端子實現的內部邏輯電平轉換功能，允許將收發器 IO 直接連接到 1.8V、2.5V、3.3V 或 5V 邏輯 IO。
兩個 CAN 通道通過待機引腳支持獨立的模式控制。因此，可以在不影響其他 CAN 通道狀態的情況下將每個收發器置于低功耗狀態待機模式。在待機模式下，該器件可通過 ISO 11898-2:2016 定義的喚醒模式 (WUP) 實現遠程喚醒。
器件信息
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TCAN1046AV-Q1 | VSON (14) | 4.50mm x 3.00mm |
| SOIC (14) | 8.95mm x 3.91mm | |
| SOT-23 (14)(1) | 4.20mm × 1.90mm | |
| TCAN1048AV-Q1 | VSON (14) | 4.50mm x 3.00mm |
| SOIC (14) | 8.95mm x 3.91mm |
(1) 產品預發布

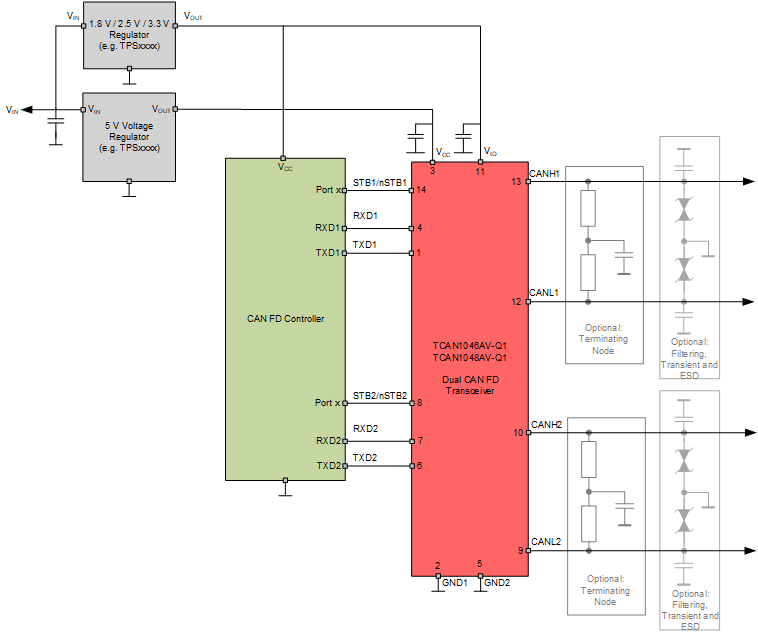

簡化版電路原理圖
