3 說明
TCAN1046A-Q1 是一款雙路高速控制器局域網 (CAN) 收發器，滿足 ISO 11898-2:2016 高速 CAN 規范對物理層的要求。
TCAN1046V-Q1 收發器支持傳統 CAN 和 CAN FD 網絡，數據速率高達 8 兆位/秒 (Mbps)。TCAN1046V-Q1 包括通過 VIO 端子實現的內部邏輯電平轉換功能，允許將收發器 IO 直接連接到 1.8V、2.5V、3.3V 或 5V 邏輯 IO。兩個 CAN 通道通過待機引腳支持獨立的模式控制。這提供了在不影響其他 CAN 通道狀態的情況下將每個收發器置于其低功耗狀態、待機模式的功能。在待機模式下，TCAN1046V-Q1 可通過 ISO 11898-2:2016 定義的喚醒模式 (WUP) 實現遠程喚醒。此類 TCAN1046V-Q1 收發器還包括很多保護和診斷功能，支持熱關斷 (TSD)、TXD 顯性超時 (DTO)、電源欠壓檢測和高達 ±58V 的總線故障保護。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| TCAN1046V-Q1 | VSON (14) | 4.50mm x 3.00mm |
| SOIC (14) | 8.95mm x 3.91mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

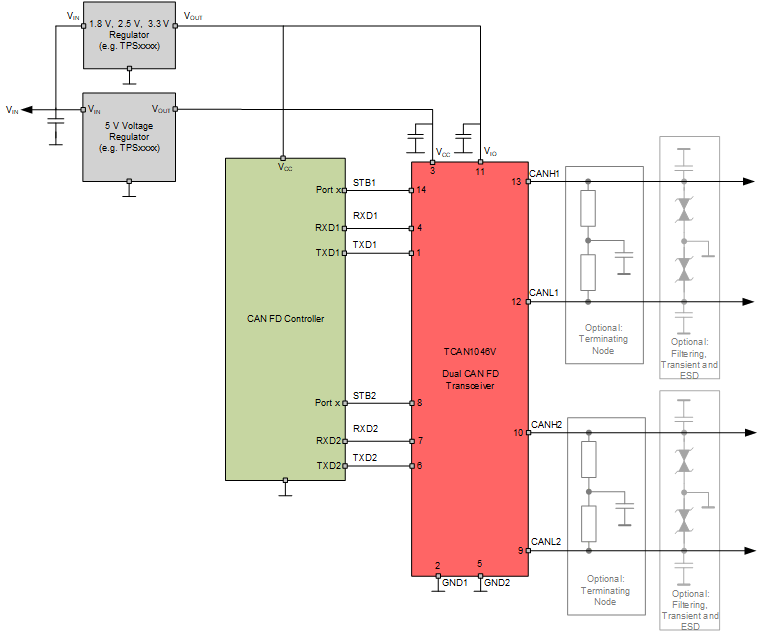

簡化版原理圖
