9.3.1 上電復位要求
如果發生干擾或數據損壞，可以使用上電復位功能將 TCAL9539-Q1 復位為默認狀態。上電復位要求器件經過下電上電后才能完全復位。當器件在應用中首次上電時，也會發生此復位。

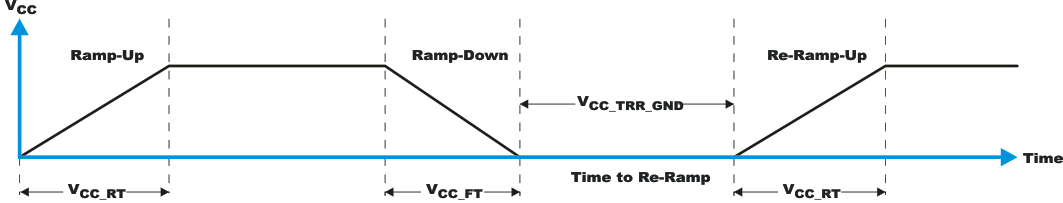

圖 9-6 將 V 降至 0.2V 或 0V 以下，然后上升

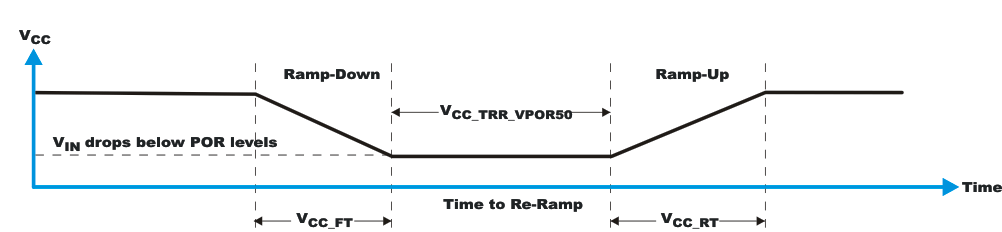

圖 9-7 將 V 降至低于 POR 閾值，然后重新上升表 9-2 指定了 TCAL9539-Q1 上電復位功能在進行兩種類型的上電復位時的性能。
表 9-2 建議的電源時序和斜升速率
| 參數(1)(2) | 最小值 | 典型值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|
| tFT | 下降速率 | 請參閱圖 9-6 | 0.1 | 2000 | ms | |
| tRT | 上升速率 | 請參閱 圖 9-6 | 0.1 | 2000 | ms | |
| tTRR_GND | 重新上升的時間（當 VCC 降至 GND 時） | 請參閱 圖 9-6 | 1 | μs | ||
| tTRR_POR50 | 重新上升的時間（當 VCC 降至 VPOR_MIN – 50mV 時） | 請參閱 圖 9-7 | 1 | μs | ||
| VCC_GH | 當 V = 1μs 時，V 可能會受到干擾但不會導致功能中斷的電平 | 請參閱 圖 9-8 | 1.0 | V | ||
| tGW | 當 V = 0.5 × VCCx 時，不會導致功能中斷的干擾寬度 | 請參閱 圖 9-8 | 10 | μs | ||
| VPORF | 降低 VCC 時 POR 的電壓跳閘點 | 0.6 | V | |||
| VPORR | 上升 VCC 時 POR 的電壓跳閘點 | 1.0 | V | |||
(1) TA = 25°C（除非另有說明）。
(2) 未經過測試。根據設計確定。

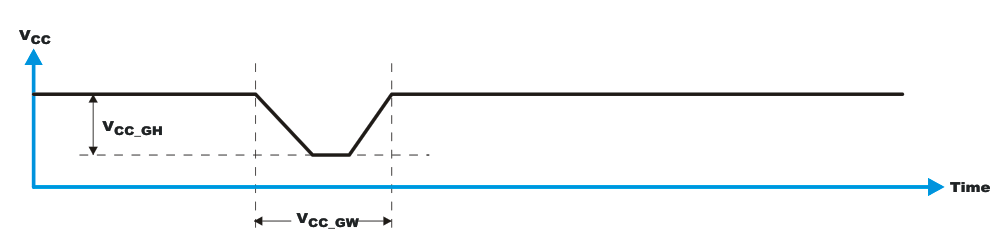

電源中的干擾也會影響此器件的上電復位性能。干擾寬度 (VCC_GW) 和高度 (VCC_GH) 相互依賴。旁路電容、源阻抗和器件阻抗是影響上電復位性能的因素。圖 9-8 和表 9-2 提供了有關如何測量這些規格的更多信息。

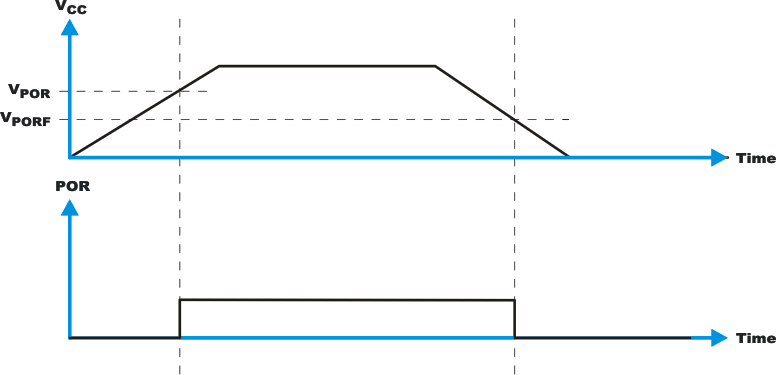

圖 9-8 干擾寬度和干擾高度VPOR 對上電復位至關重要。達到 VPOR 這一電壓電平時，系統會釋放復位條件，并將所有寄存器和 I2C/SMBus 狀態機初始化為默認狀態。VPOR 的值不同，具體取決于 V 是下降至 0 還是從 0 開始上升。圖 9-9 和表 9-2 提供了有關此規格的更多詳細信息。
圖 9-9 VPOR
