ZHCSIF1A June 2018 – February 2022 TCA9517-Q1
PRODUCTION DATA
TCA9517-Q1 是一款具有電平轉換功能的雙向緩沖器,適用于 I2C 和 SMBus 系統。它能夠在混合模式應用中提供低壓(低至 0.9V)和更高壓(2.7V 至 5.25V)之間的雙向電壓電平轉換(上升轉換和/或下降轉換)。該器件能夠擴展 I2C 和 SMBus 系統,甚至在電平轉換期間也不會降低系統性能。
TCA9517-Q1 可緩沖 I2C 總線上的串行數據 (SDA) 和串行時鐘 (SCL) 信號,因而能夠在 I2C 應用中連接兩條總線電容高達 400pF 的總線。
TCA9517-Q1 具有兩種類型的驅動器:A 側驅動器和 B 側驅動器。所有輸入和 I/O 都能夠承受 5.25V 的過壓,即使器件未通電時也是如此(VCCB 和/或 VCCA = 0V)。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| TCA9517-Q1 | VSSOP (8) | 3.00mm × 3.00mm |

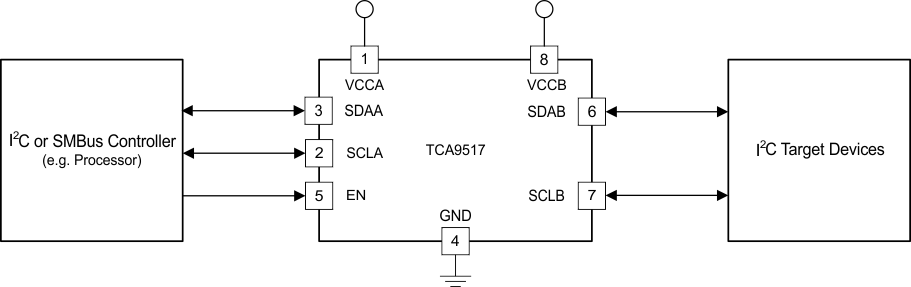

簡化版原理圖
